1. Konverter frekvenspulssignalet fra 0 til 10KHZ til et analogt spændingssignal på 0-10V. Det kan bruges til interfacekonvertering mellem PLC og frekvensomformer. Eller interface-tilpasningskontrolsituationer som bevægelseskontrolkort og frekvensomformer. Andre tilsvarende forhold eller tilpassede udgange 0-5V niveauomformere kan tilpasses, såsom 0-1KHZ til 0-10V 0-200HZ til 0-10V osv. Grundmodellerne er som følger, og standardmodellen er -10K10V.
2. Indgangspulsniveauet er 5V 12V 24V, som kan indtastes direkte uden seriemodstand. Indgangssignalets frekvens skal dog opretholdes i mere end 0,5 sekunder.
3. Udgangsstrømmen er 5MA
Anvendelse:
1. Den flervarvige potentiometer på kortet bruges til at kalibrere det tilsvarende forhold mellem frekvens og spænding.
2. Spændingsområdet for indgangsstrømforsyningen er 15-30VDC, og den anbefalede strømforsyningsspænding er 15-24VDC. Ved 12V niveau kan strømforsyningen ikke drives af 12VDC. Mindst 15VDC strømforsyning er påkrævet. Hvis du skal bruge 12V strømforsyning, kan du også tilpasse en 12VDC strømforsyningsomformer. Ved 24 niveau skal strømforsyningen drives af 24VDC
3. Signalets indgangsende bruger optisk koblerisolering. Det sikrer anti-interferensevne.
4. Hvis du skal bruge den med PLC, understøtter NPN-type. Der skal være en jordledning.
5. Hvis du skal bruge den med en encoder, kræves det, at encoderen roterer kontinuerligt med en konstant hastighed i mere end 0,5 sekunder.
6. Frekvensspændingskonverteringsmodul, responstiden er cirka 0,3-0,5 sekunder.
7. Hvis signalingangen er turbinestrøm osv., på grund af signalmatchning, skal en 817 optisk kobler og en modstand tilføjes for at matche flowmåleren for at fungere normalt.
Farve: Grøn
Materiale: ABS
Pakkens indhold:

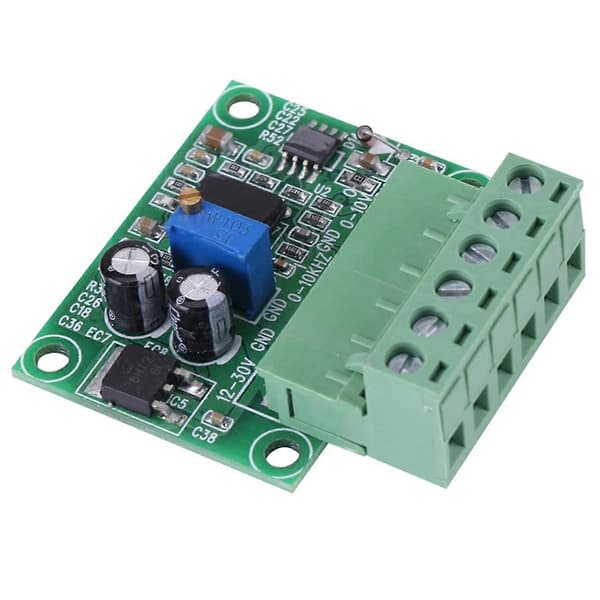

1 * Frekvensspændingsomformer
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet afviger lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
