Efter at PPS-stiften på modulet er forbundet til den røde LED-lampe, er den altid tændt: den fungerer normalt, men den er ikke blevet positioneret Blinkende: positioneringen er vellykket

Baudrate, standardbaudraten for modulet er 9600

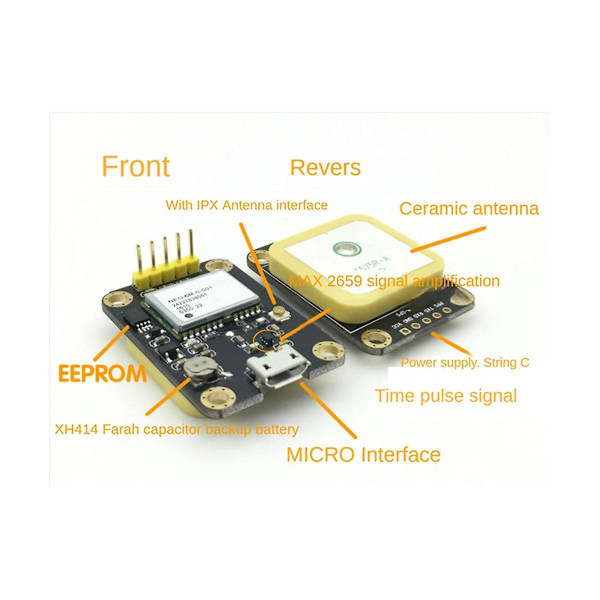

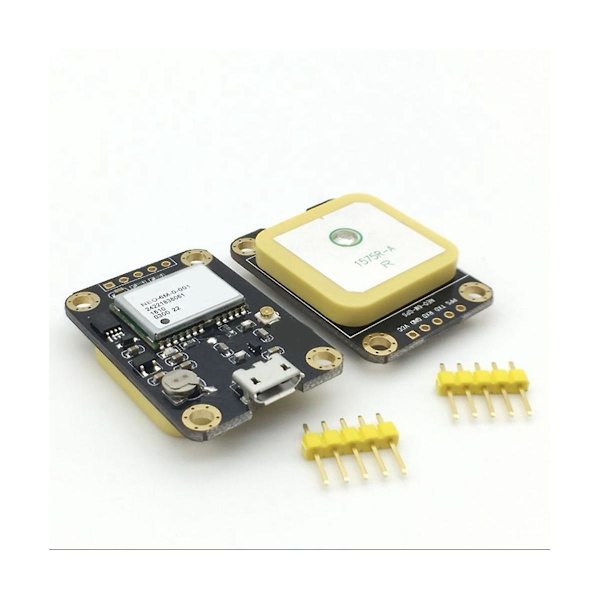

Modulet leveres med en keramisk antenne, og der er et IPEX-interface til at forbinde andre aktive antenner

Modulet tilføjer et radiofrekvensforstærkerkredsløb, der er medvirkende til at fremskynde søgningen efter satellitter

Modulet er kompatibelt med 3.3V/5V-niveau, hvilket er praktisk til at forbinde forskellige enkeltchip-mikrokontrolsystemer



Farve: Som vist

Materiale: pc+metal

1. Spænding

Indgangsspænding: 3.3-5.5V

Strømforbrug

Normal tilstand: 50 mA

Strømbesparende tilstand: 30mA

2. Temperatur

Arbejdstemperatur -40C til +85C

Opbevaringstemperatur -55C til +100C

3. Stiftbeskrivelse og elektrisk forbindelse

modul stift

VCC: strøm stift indgang 3.3-5.5V

GND: strøm jord

RXD: Modul seriel port modtagende stift - forbind til mikrokontrolsystemets serielle port TXD for at sende

TXD: Modul seriel port sendende stift - forbind til enkeltchip-mikrokontrolsystemets serielle port RXD modtagelse

PPS: klokkepuls output stift



Pakkeindhold:

1 x GPS-modul



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
