Beskrivelse

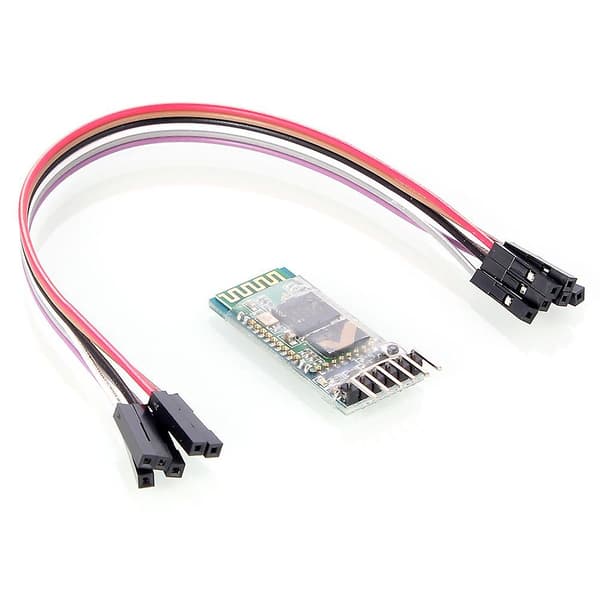

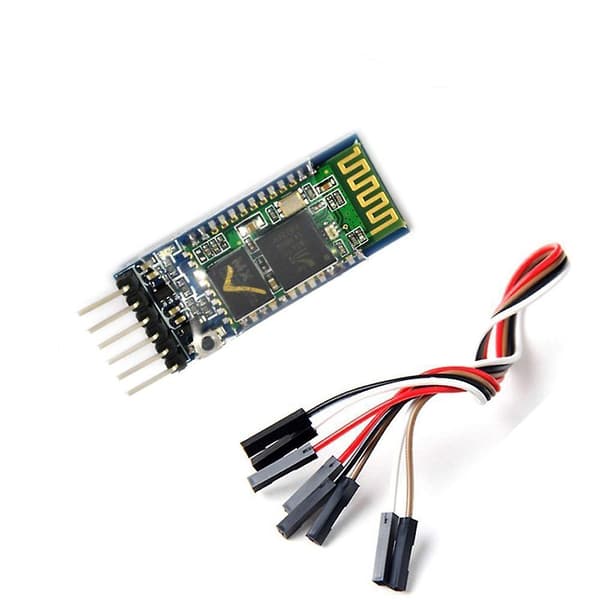

Modul HC-05 master og slave to i et modul, computer og adapter, PDA, problemfri forbindelse, bruges til GPS-navigationssystem, vand- og el-gas-måleraflæsningssystem.
Funktioner
- PCB Dimensioner: 37.3mm (længde) * 15.5mm (B).
- Indgangsspænding: 3.6V - 6V, 7V forbydes over.
- Strøm anti-reverse, reverse modul virker ikke.
fører til 6 pin: EN / VCC / GND / RXD / TXD / STATE (status fører til foden, er ikke forbundet til output lav, output høj efter forbindelsen).
- Statusindikator, LED-blink betyder ingen forbindelse; LED langsomt blink indikerer i AT-kommandotilstand.
- On-board 3.3V regulator chip, indgangsspændingen DC 3.6V-6V; når den er uparret, er strømmen ca. 30mA (fordi LED-lys blinker, ændres den aktuelle tilstand); Efter parringen er vellykket, er strømmen ca. 10mA.
- Niveau interface 3.3V, du kan direkte tilslutte en række mikrocontrollere (Arduino / 51 / AVR / PIC / ARM / MSP430, etc.), 5V mikrocontroller kan også tilsluttes direkte. Direkte tilsluttet mikrocontroller seriel port, kan du ikke gå gennem MAX232 chip!
- Den åbne områdes effektive transmissionsafstand på 10 meter, over 10 meter er mulige, men garanterer ikke kvaliteten af forbindelsen.
- Efter parringen er vellykket, kan bruges som fuld-duplex serielle grænseflader. Behøver ikke at kende nogen af protokollen, men understøtter kun 8 databits, 1 stopbit, ingen paritetskommunikationsformat. Dette er det mest almindelige kommunikationsformat, understøtter ikke andre formater!
- Tryk på knappen for at give modulet strøm kan gå ind i AT-tilstand, indstille parametre og forespørge information.
- Du kan skifte mellem master- og slave-tilstand via AT-kommandoer.
- Modulets standard baud rate er 9600, standard passkey er 1234, standardnavnet for HC-05.
- Beskyttelse med transparent varmekrympeslange. Pakkeliste: 1 * modul,_x005f_x000D_
6 * sæt kabel
