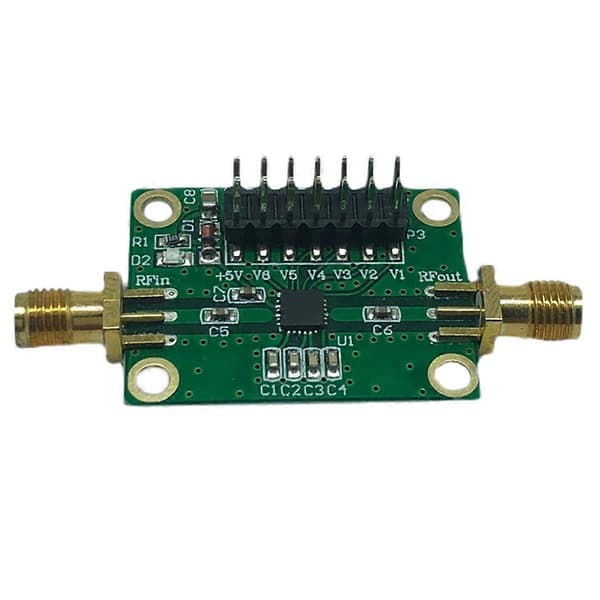

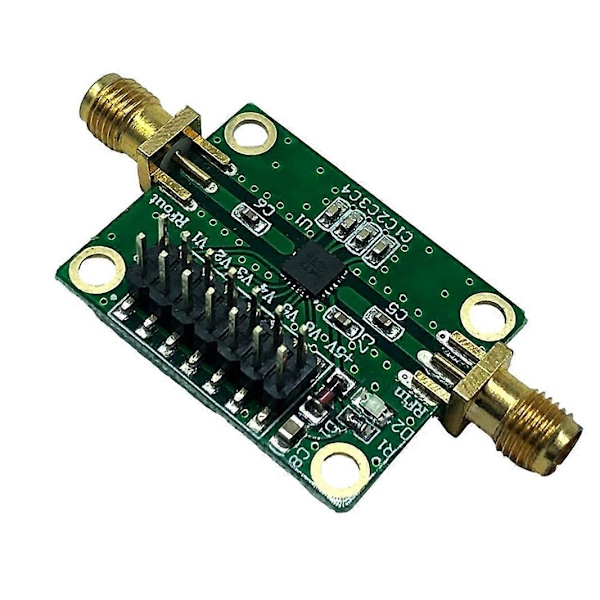

HMC472 er en bredbånds 6-bit digital dæmper med et dæmpningsområde på 0 til 31,5 dB og en typisk trinfejl på 0,25 dB.
\nDen er pakket i en QFN-monteringspakke, drevet af en enkelt strømforsyning på 5 V, og fungerer fra DC til 3,8 GHz med en indsætningsdæmpning på mindre end 2,0 dB (typ.), IIP3 er +54 dBm, velegnet til RF- og IF-applikationer.
\n
\nModulens hovedfunktioner er som følger:
\n(1) Driftsfrekvensområde: 1M ~ 3,8 GHz;
\n(2) Maksimal effekt af indgangssignal: 20 dBm
\n(3) Dæmpningsmultipel og trin størrelse: dæmpningsmultipel er 0~31,5 dB, trin størrelse er 0,5 dB.
\n(4) Indsætningsdæmpning: mindre end 2,0 dB.
\n(5) Dæmpningsstyringsgrænseflade: den ene er manuel justering og styring via den 6-bit stiftheader på kortet;
\n(6) Indgangs- og udgangsimpedans: 50.
\n(7) Strømforsyning: typisk værdi er +5 V, og maksimum må ikke overstige +7 V.
\n(8) Indgangs- og udgangsgrænseflade: SMA-grænseflade indvendig gevindhul.
\nFarve: grøn
\nMateriale: ABS
\nStørrelse: 55 x 30 x 20 mm
\n
\nPakkeindhold:
\n1 * Digitalt dæmper
\n
\nKun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
\nBemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
