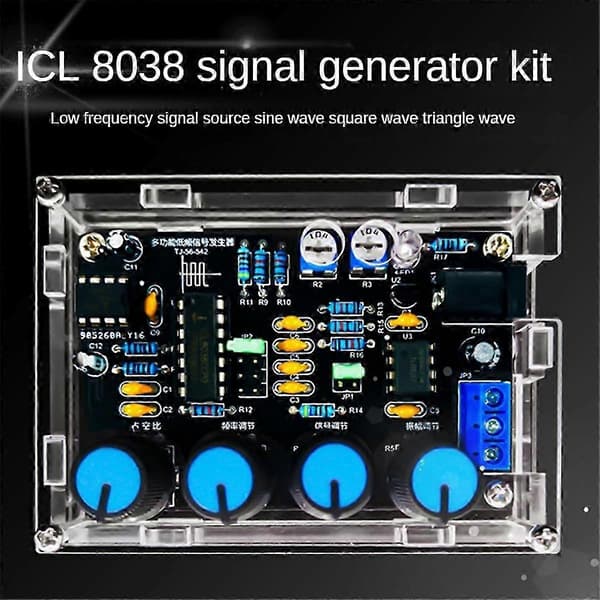

Ved at anvende ICL8038 og højhastighedsoperationsforstærker, med højere nøjagtighed. Den kan udsende sinus-/trekant-/firkantbølge/fremad- og bagudgående savtakbølgeformer. Frekvensområde 5Hz-400kHz. Arbejdscyklusområde 2-95% justerbart. Understøtter dobbelte effektforstærkere uden blokerende kondensatorer, hvilket sikrer høj- og lavfrekvenssignalforvrængning. Justerbar frekvens og amplitude. Frekvensjustering har grov- og finjusteringsfunktioner. Alle er gennemgående komponenter, nemme at installere. Forskellige partier kan have forskelligt udseende, hvilket ikke påvirker brugen. Afhængigt af partiet kan farverne på elektroniske komponenter/knapper osv. være forskellige, hvilket ikke påvirker brugen. Parameter: Strømforsyningsspænding 12V-15V. Frekvensområde 5Hz-400KHz justerbart. Arbejdscyklusområde 2-95% justerbart. Lavforvrængningssinusbølge 1%. Lav temperaturdrift 50ppm/°C. Udgangstrekantbølge linearitet 0,1%. DC-biasområde -7,5V-7,5V. Udgangsamplitudeområde 0,1V-11VPP. Arbejdsspænding 12V. Interface: 1. Udgang rektangulær bølge. 2. SIN/TA Udgang sinusbølge eller trekantbølge. 3. GND Jordforbindelse. 4. Potentiometerfunktion: 1. Arbejdscyklus: Justering af arbejdscyklusområdet. 2. Frekvensregulering: Justering af frekvensen. 3. Signaljustering: Signal DC-biasjustering. 4. Amplitudejustering: sinusbølge, trekantbølge, savtakbølge amplitudamodulation. Før køb instruktioner: Dette sæt løse dele er ikke et færdigt produkt og bruges kun til videnskabelig forskning og eksperimenter. Dette sæt er ikke egnet til kunder, der kræver færdige produkter. Montering og fejlfinding af sættet løse dele kræver tilsvarende viden og færdigheder. Farve: Sort. Materiale: FR4 + elektroniske komponenter. Pakkeindhold: 1 x signalgenerator DIY-sæt med skal. Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
