Elektrisk ydeevne: 1. Kontaktstrømstyrke 0,5 ampere maksimum per ben ved sammenkobling.

2. Spændingsklassificering 30VAC per kontakt ved sammenkobling eller adskillelse.

3. Kontaktmodstand 30mohm maks. initial, 15mohm maksimum efter stresstest.

4. Dielektrisk modstandsdygtighed: 500 i 1 minut uden nedbrud.

5. Isolationsmodstand: 1000 Mohm minimum.



Produktbeskrivelse:

Serie: Mini SAS

Kabellængde: 1M

Trådstørrelse: 30AWG, fortinnet kobber, OD: 0. 9x2.3, MM

Lås til parringsdel: Med lås

Belægning: Au 30u' min over Ni 100u' min

: Kabel Horisontal flamme, PCB 94V-0, PBT 94V-0

Applikationer

Data/Kommunikation

1. RAID (Redundant Array of Disks)

2. Arbejdsstationer

3. Rackmonteret server

4. Servere

5. Lagerreol

Funktioner og fordele

1. Transmissionshastighed 12Gbps.

2. Opfylder SAS4.0 specifikationen.

Mekanisk ydeevne

Parrings- og adskillelseskraft

Tilstand: EIA 364-13.

Indsæt og udtræk med en hastighed på 25 mm/minut.

Parringskraft: 55 N maksimum for Mini SAS.

Adskillelseskraft: 49 N maksimum for Mini SAS.

Parringskraft: 45 N maksimum for SATA-stik.

Adskillelseskraft: 10 N maksimum for SATA-stik.

Signalintegritet:

1. Sammenkoblet stikimpedans: 100 ohm15 %

2. Kabel absolut impedans: 100 ohm10 %

3. Kabelparmatchning: 5 ohm

4. Common Mode Impedans: 25 til 40 ohm

5. Indsættelsestab: -6dB maksimum op til 4,5Ghz;

6. Krydstale: -26 dB op til 6Ghz;

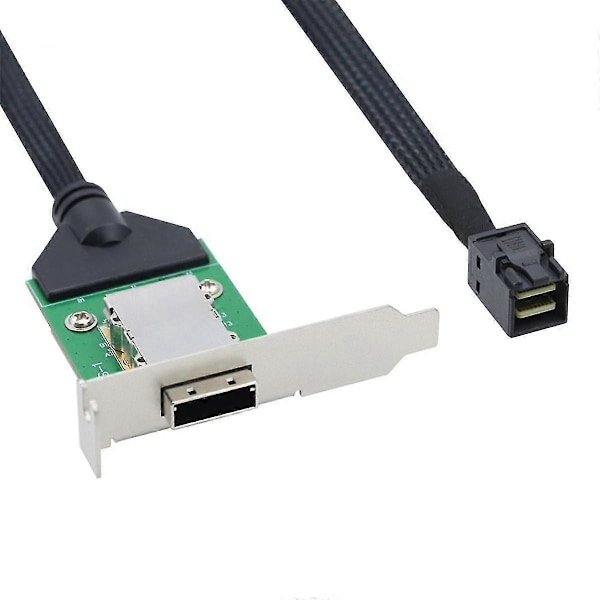

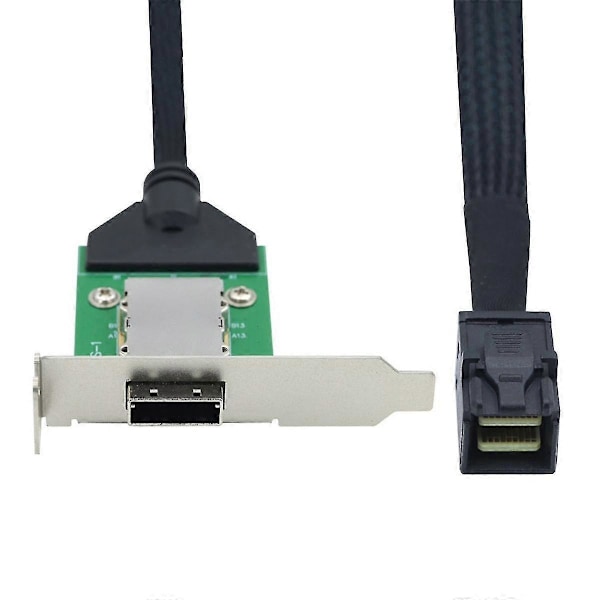

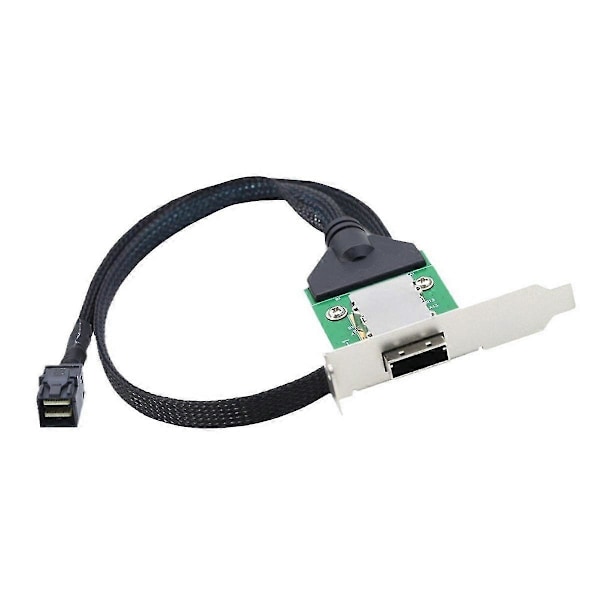

type: A: SFF-8643 til SFF-8088

Materiale: Fortinnet kobber + flettet mesh + plast + metal

farve: Flerfarvet



Pakkeindhold:

1 x Adapterkabel



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
