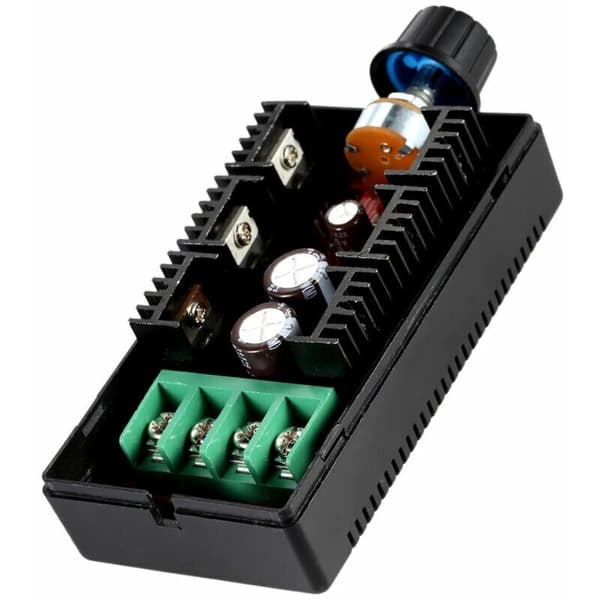

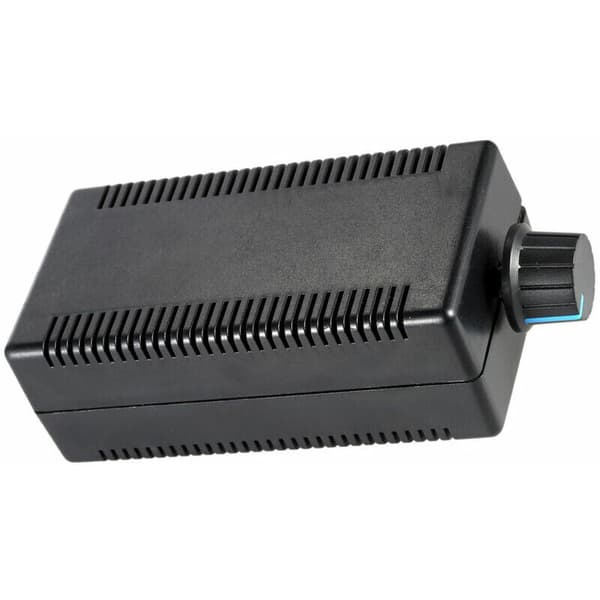

9-50V 2000W motorregulator med 40A kabinet, DC-børstemotorstyring, dæmpnings- og temperaturreguleringsmodul.

IMDN12 type DC-regulator. Regulatorn er en universel DC-spændingsregulator 9-50V. Med importeret FET/importeret speciel hastighedskontrol-driver-IC/PCB er det 2oz 70 mikron fortykket kobberfolie, og det højstrømsbalancerede PCB-layout gør PWM-bølgeformen perfekt og outputtet mere effektivt.

IMDN12-40A DC-regulatoren er positioneret som en industriel regulator på entry-level med egenskaber som lille størrelse, bred spænding, høj strøm, lav temperaturstigning, høj pålidelighed og lav pris.

Tekniske indikatorer:

(1) Arbejdsspænding: bredt driftsspændingsområde DC 9V - 50V

(2) Styreeffekt: 0,01-2000W (den maksimale øjeblikkelige strøm er 40A, og den langsigtede driftsstrøm bør holdes inden for 20A). Forskellige arbejdsspændinger svarer til forskellige styreeffekter som følger:
Når arbejdsspændingen er 12V, 12V * 40A = 480W
Når arbejdsspændingen er 24V, 24V * 40A = 960W
Når arbejdsspændingen er 36V, 36V * 40A = 1440W
Når arbejdsspændingen er 40V, 40V * 40A = 1600W
Når arbejdsspændingen er 50V, 50V * 40A = 2000W

(3) Hvilestrøm: 0,025A (når arbejdsspændingen er mellem DC10V og DC50V, vil hvilestrømmen ikke overstige 25mA)

(4) PWM-arbejdscyklus: 5 % til 100 %

(5) PWM-frekvens: 12kHz

(6) Driftstemperatur: -20 til 40 grader (omgivelsestemperatur -20 grader under nul til 40 grader over nul). Denne regulator er af industriel kvalitet og kan fungere stabilt i miljøer under frysepunktet, hvilket regulatorer af kommerciel kvalitet normalt ikke kan.

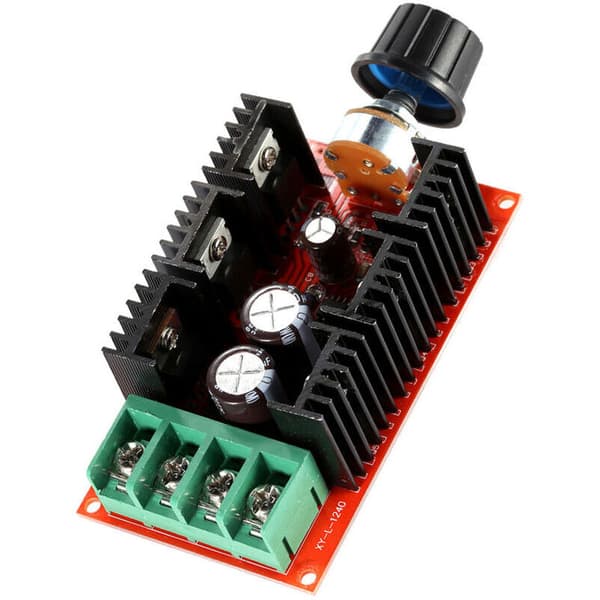

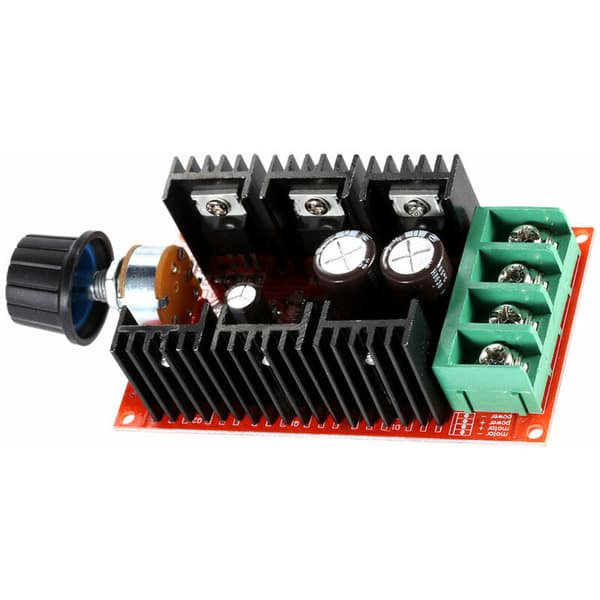

Dimensioner på printkortet: længde 90 mm, bredde 51 mm, højde ca. 30 mm (eksklusive potentiometerjusteringsdel)

Illustration:

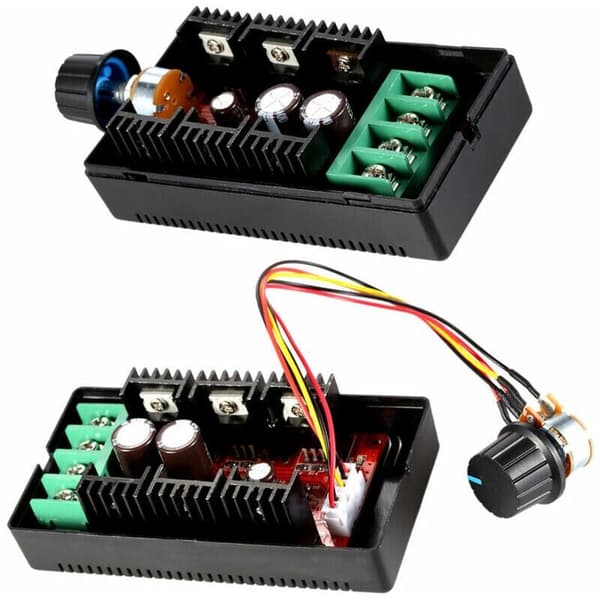

1. Ved levering er potentiometeret afmonteret og placeret i kabinettet for at forhindre, at produktet beskadiges under transport.

2. Vær opmærksom på, at strømforsyningens positive og negative poler ikke må byttes rundt ved tilslutning. Ombytning svarer til en kortslutning, og strømmen er meget høj, hvilket øjeblikkeligt vil brænde regulatoren af. Følg instruktionerne ved siden af tilslutningsterminalerne for at forbinde.

3. Regulatoren er en DC-regulator, og strømforsyningen skal være en DC-strømforsyning mellem 9 og 50 V.

Hovedformål:

1. Hastighedsregulering af forskellige generelle DC-børstemotorer.

2. Hastighedsregulering af forskellige typer bilmotorer (hastighedsregulering af bilkøleblæsere, bilventilatorer, vinduesviskermotorer, klimaanlægsblæsere).

3. Hastighedsregulering af transportbånd på produktionslinjer, rørledningsventilatorer, transportbånd, parallel hastighedsregulering af flere computerblæsere og elektroniske ventilatorer.

4. Forskellige typer DC-lysdæmpning, forskellige typer DC-opvarmningstemperaturjustering.
