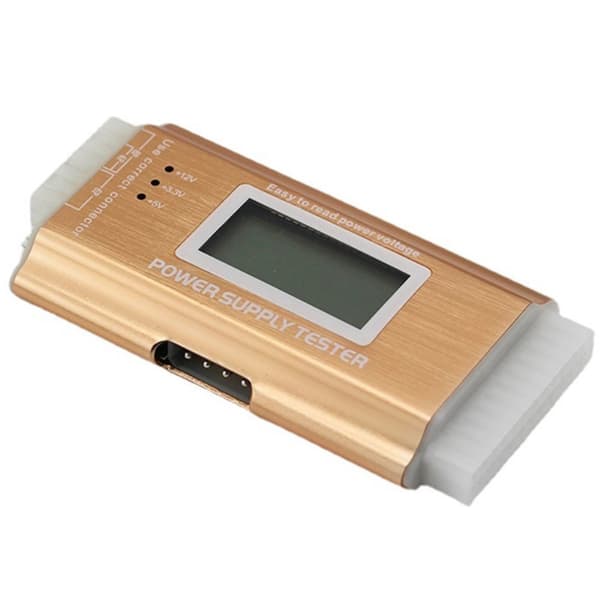

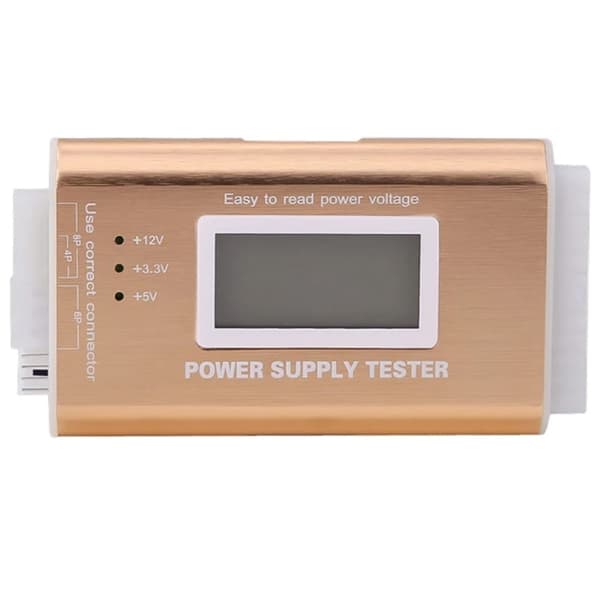

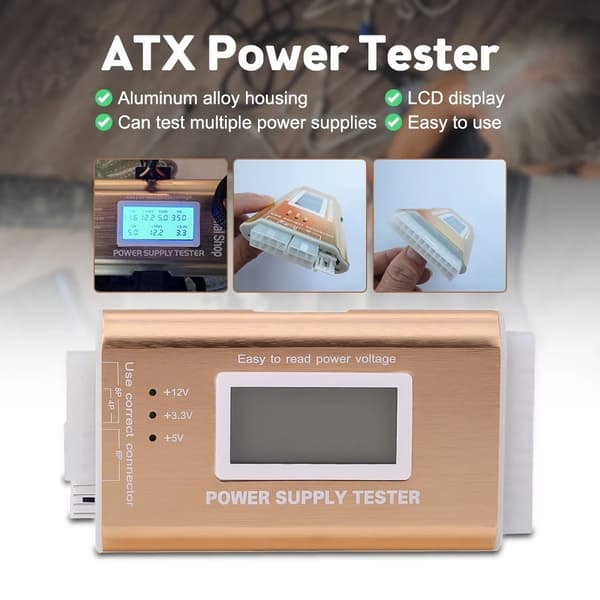

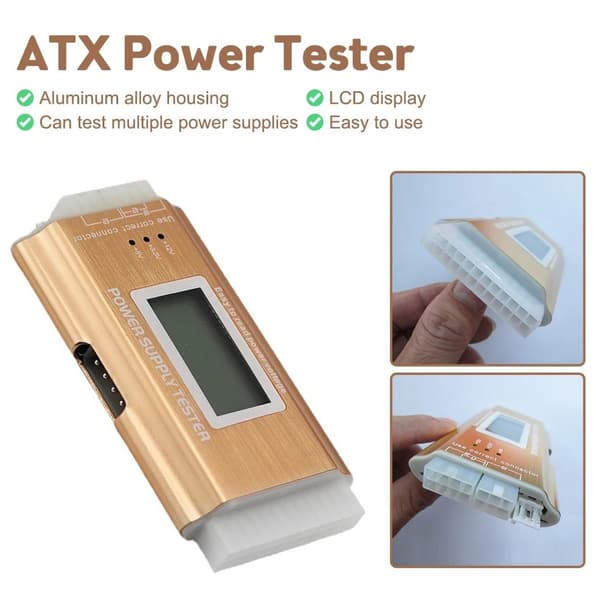

YNS-05 Aluminiumslegering LCD-skærm ATX Power Tester Desktop Computer Power Test Tool Tilslut blot strømforsyningens ATX-stik for nemt og intuitivt at vide, om hver strømforsynings output er normalt

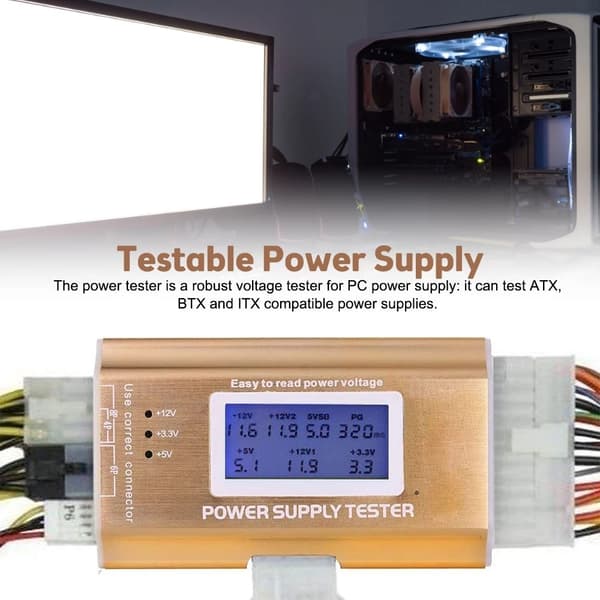

Det er et kraftfuldt testudstyr til strømforsyning, der kan detektere ATX, BTX, ITX, TFX computerstrømforsyning og kan vise hver gruppe af spænding og PG-værdi på LCD
Oplev hurtig computer strømforsyning praktisk instrument

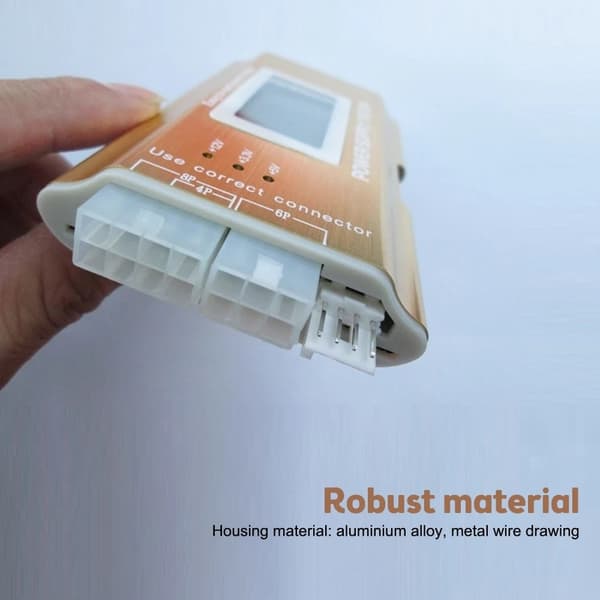

Skallen er lavet af aluminiumslegering, som er slidstærkt og praktisk
Specifikationer:
Spændingsindgang: 20/40PIN (ATX strømforsyning)
Spændingsdetektion: +12V -12V +5V +3,3V 5VSB 12VPG

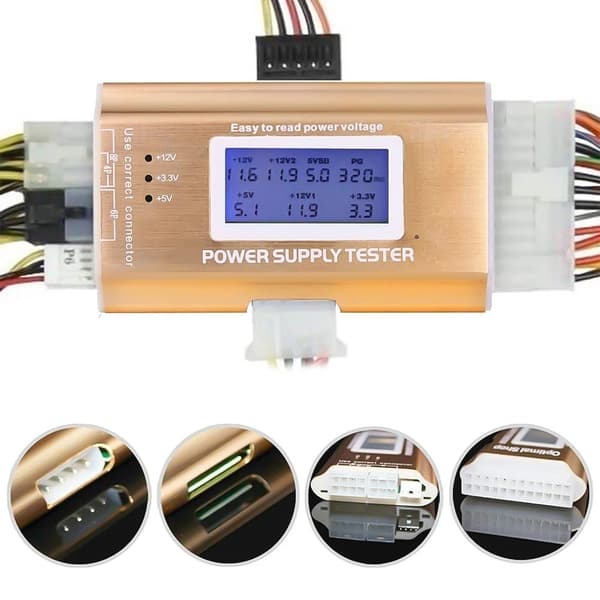

Tilslutningsport: Floppy HDD COROM SATA 4pin (P4) 8pin (Dual-CPU) 6pin (PCI-E)
Vægt: 125g (skal af aluminiumslegering)
Driftsmetode:

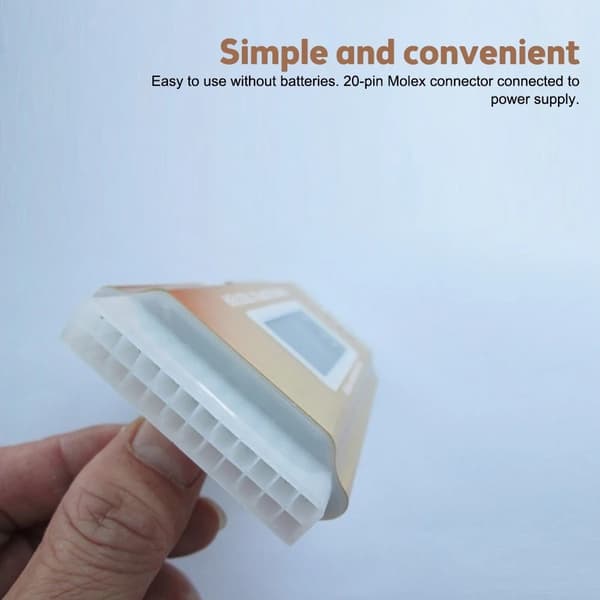

1: Indsæt den ubelastede strømforsynings 20Pin eller 24Pin stik i den tilsvarende position på strømforsyningstesteren. Tænd for strømforsyningen, og to "bip"-lyde høres samtidigt.
Hvis værdierne for hver gruppe ikke blinker eller alarmerer, betyder det, at outputtet fra denne strømkilde er normalt.

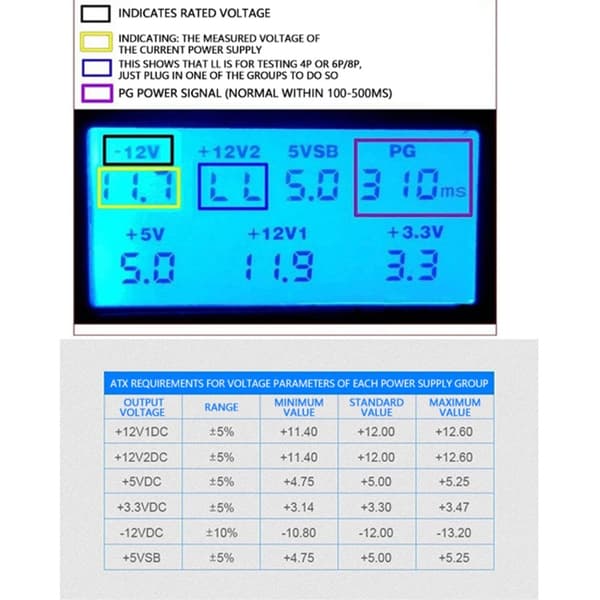

Hvis den tilsvarende spænding eller PG-værdi vises som en blinkende alarmtilstand, betyder det, at denne strømforsyning er en defekt strømforsyning! For testrelaterede værdier, se følgende tabel
(Tip: Hvis du kun tilslutter 20Pin eller 24Pin interfacetester, vil skærmen alarmere (+12V2) og vise LL. LL vist her er til test af 4P eller 6P/8P. Hvis den ikke er forbundet, kan du ignorere den eller bare oprette forbindelse til en gruppe
Andre store 4P (harddisk interface), lille 4P (diskettedrev interface), 4P/8P (CPU interface), 6P (grafikkort interface), SATA interface, disse interfaces skal tilsluttes ved test. Hvis du ikke tester, kan du lade dem være deaktiveret
Tilslut den store 4P (harddisk interface), den lille 4P (diskettedrev interface) tester, +12V og +5V displaylys til venstre (hvis lysene ikke lyser, betyder det, at denne gruppe af linjer er defekt)
Tilslut 4P/8P (CPU interface), 6P (grafikkort interface) test Testskærmen (+12V2) viser testspændingen (blinker alarm, hvis der er en fejl)
Når SATA-grænsefladetesteren er tilsluttet, lyser +12V, +5V og +3,3V-indikatorlamperne til venstre (hvis lysene er slukkede, betyder det, at denne gruppe af linjer er defekt. Nogle producenters SATA-strømgrænseflade gør det ikke har +3, 3V spændingsudgang)
Bemærk: +3,3V LED lyser muligvis ikke, når SATA-interfacetesteren er tilsluttet, fordi SATA-strømgrænsefladerne på markedet nu har 4 eller 5 ledninger. Tjek først, om dit power SATA-interface har 4 eller 5 ledninger. Hvis den har 4 ledninger, er der ingen +3,3V udgang. Kun 5 ledninger har +3,3V udgang. Når du bruger, så prøv ikke at hot-plugge 24Pin-grænsefladen. (Skal tilsluttes 24Pin før strømmen tændes).
Pakken indeholder:

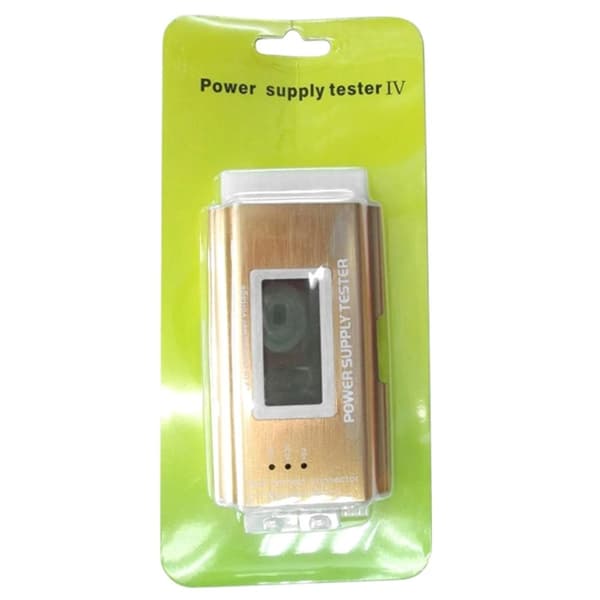

1 x Aluminiumslegering LCD-skærm ATX Power Tester
Andet medfølger ikke
