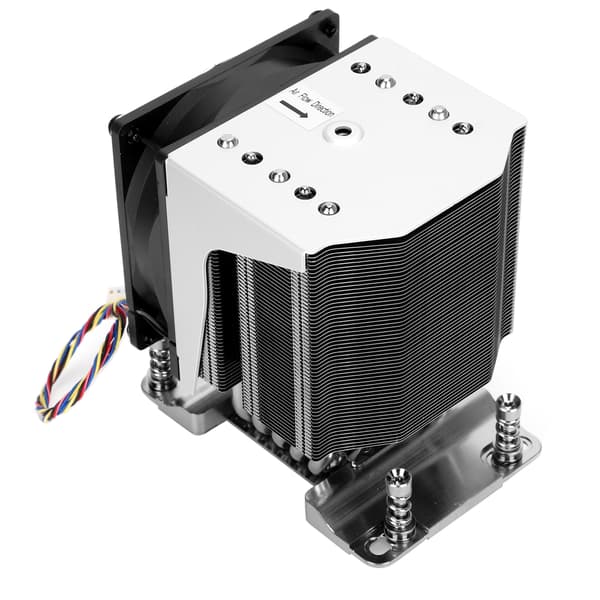

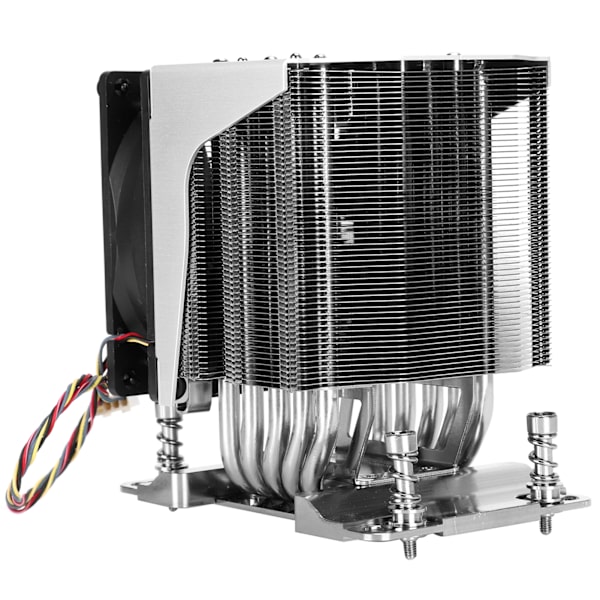

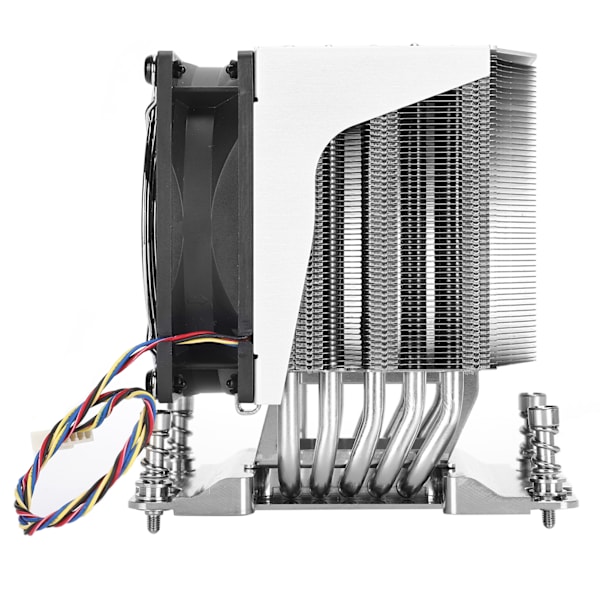

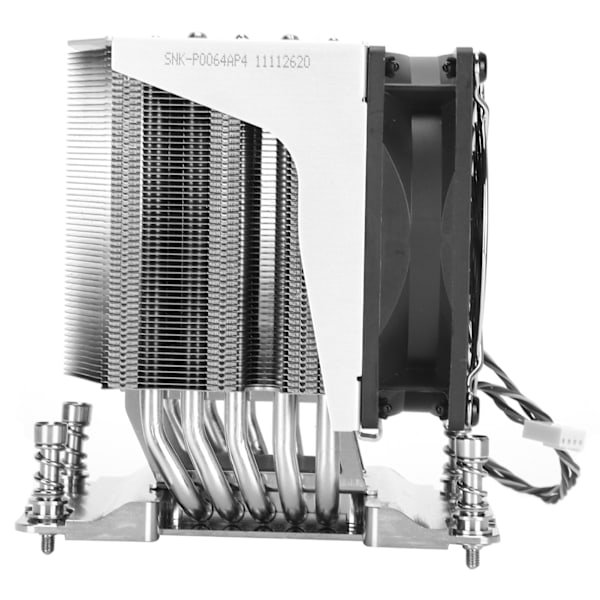

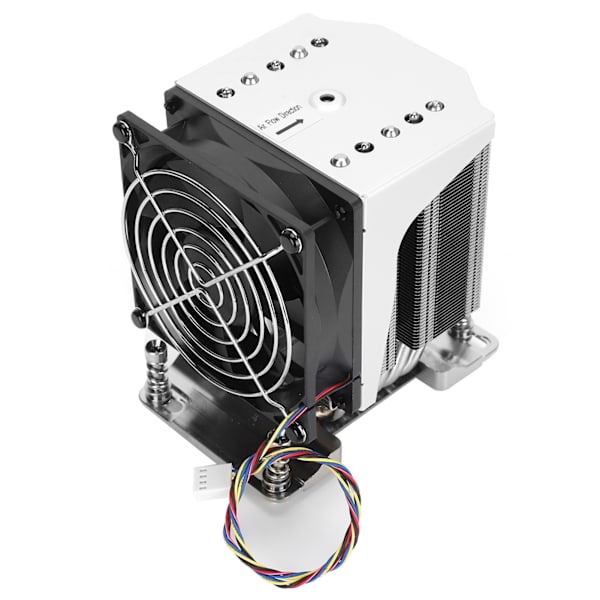

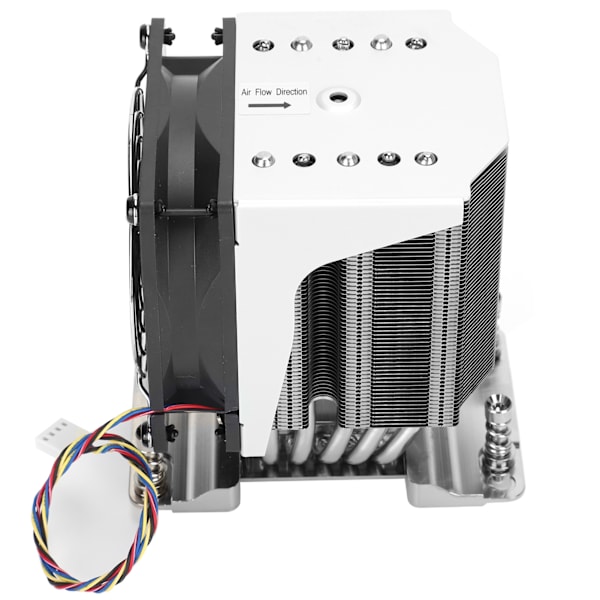

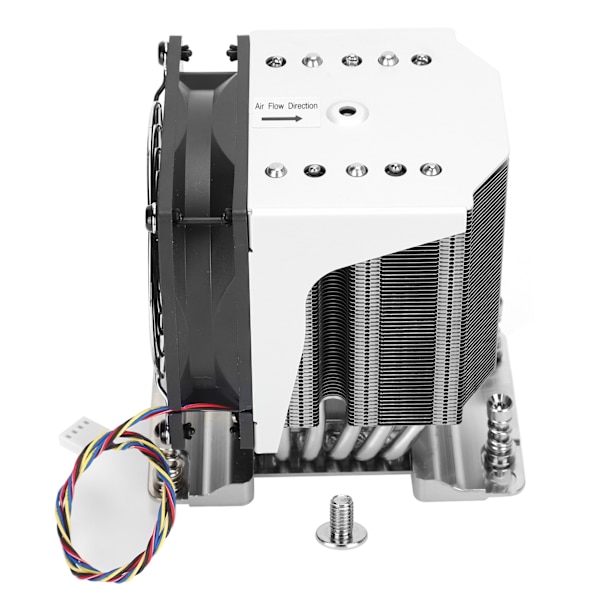

1、Denne CPU-køler er specielt designet til Supermicro H11 generation 4U servere og arbejdsstationer udstyret med AMD EPYC 7000-serien processorer. 2、Radiatoren er grundigt testet og verificeret af Supermicro for at sikre kvalitet og køleeffekt. 3、Denne CPU-køler er holdbar, med stor luftmængde, støjsvag og effektiv varmeafledning. 4、Kølepladen kan effektivt reducere temperaturen, der genereres af CPU'en under drift. 5、Blæserhastigheden er 3800 omdr./min., lavt støjniveau, stabil og pålidelig ydeevne.
Elementtype: CPU-køler
Model: SNK-P0064AP4
Gældende bundkort: Til Supermicro H11 enkelt/dobbelt bundkort
Socket Type: Socket SP3
Gældende CPU: AMD EPYC 7000-serien CPU-køleplade
Lyd (dBA): 38dBA
Hastighed (omdr./min.): 3800 omdr./min.
Størrelse: Ca. 119 x 92,5 x 126 mm / 4,7 x 3,6 x 5 tommer
Anvendelsesområde: 4U server/arbejdsstationsplatform
Blæserstik: 4Pin
Termisk designeffekt (TDP): 180W
Nominel spænding: 12V
Sådan bruges:
1. Før du installerer radiatoren, skal du sørge for, at radiatoren er korrekt justeret med strømningsretningen for systemets køleluft
2. Juster placeringen af radiatorens monteringsskrue i henhold til den nødvendige luftstrømningsretning for radiatoren, så den kan justeres med den relevante møtrikbøjle, så radiatoren kan installeres på afstivningsrammen.
3. Fjern det termiske grænseflademateriale (TIM) eller beskyttelsesdækslet til termisk fedt. Den nødvendige mængde TIM er forudpåført på bunden af kølepladen. Kontroller den forudbelagte TIM for skader.
4. Placer kølepladen direkte oven på CPU'en, så de fire køleplademonteringsskruer er justeret med de fire køleplademonteringsknapper eller møtrikbøjler på sporforstærkningsrammen og fastgjort på dem. Radiatoren skal være korrekt justeret med strømningsretningen for systemets køleluft. Bemærk, at når du strammer de fire radiatorens monteringsskruer, må du ikke installere radiatorens køleblæser på radiatorkroppen.
5. Brug en skruetrækker med en Star T20-bor og juster torsionsindstillingen på skruetrækkeren til 16,1 kgf-cm (14,0 lbf-in). Før du åbner skruetrækkeren, skal du sørge for, at skruetrækkerbitsen er sat helt ind i hullet på køleplademonteringsskruens hoved. Hold køleplademonteringsskruerne lodrette under installationsprocessen.
6. Stram de to diagonale radiatorens monteringsskruer, og drej skruerne 1 til 2 omdrejninger, indtil de sidder godt fast. Stram ikke helt! Gør derefter det samme med de resterende to diagonale køleplademonteringsskruer.
7. Sørg for, at bunden af radiatoren er korrekt placeret på CPU'en, og forhindre, at radiatoren vipper. Stram alle fire køleplademonteringsskruer helt for at fuldføre installationen.
8. Installer radiatorens køleblæser og beslagmontering på radiatorkroppen, og stram derefter den enkelte låseskrue på toppen af blæserbeslaget
9. Tilslut SNK-P0064AP4 køleblæserstikket til blæserhovedet mærket CPU på bundkortet.
1 x CPU-køler
1 x Køleblæser
1 x Brugervejledning
1 x Skrue
