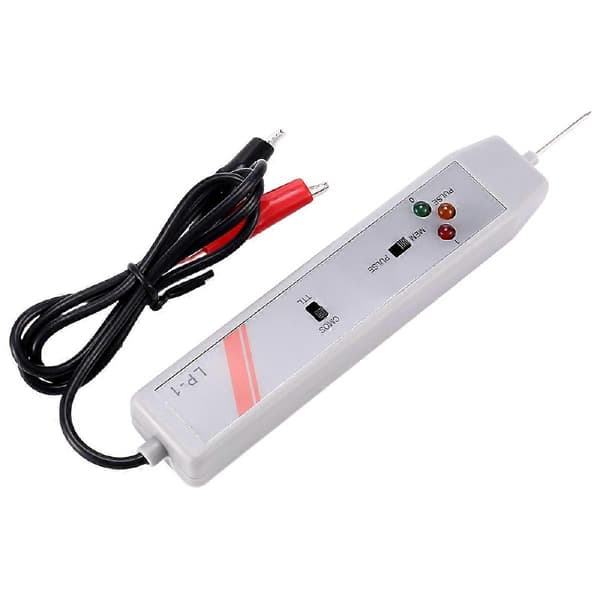

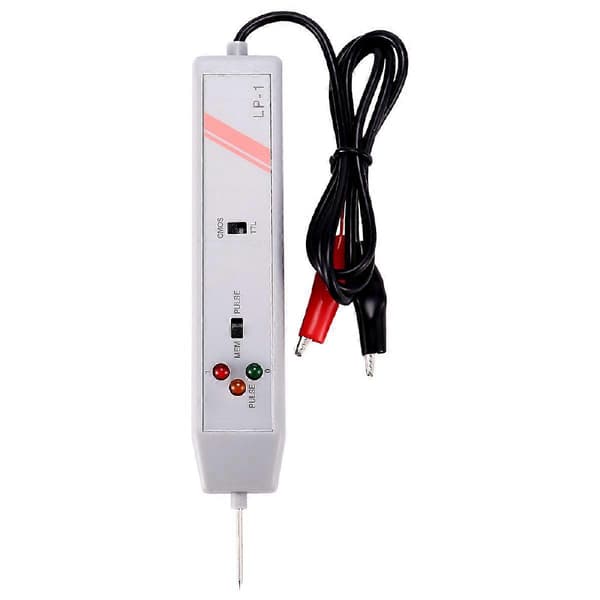

Praktisk, hurtig og nem til DTL, TTL og CMOS Højfrekvensrespons Øjeblikkelig indikation Pulshukommelsesfunktion Sådan bruges: 1. Tilslut den RØDE klemme til + terminalen og den SORTE klemme til - terminalen på strømkilden til det kredsløb, der testes. Forsyningsspændingen bør ikke overstige 18V DC. 2. For TTL og DTL indstilles den øverste vælger til siden mærket \"ON \". For CMOS indstilles den øverste vælger til siden mærket \"CMOS \". Kontakt probespidsen med det punkt, der skal testes. LED'erne indikerer dens logiske tilstand: A. ALLE LED'er SLUKKET - Høj impedans B. RØD LED TÆNDT - Høj tilstand (1) C. Grøn LED TÆNDT - Lav tilstand (0) D. Orange LED TÆNDT - Puls 3. For at detektere og gemme puls- eller niveauovergang indstilles den nederste vælger først til siden mærket \"PULSE \". Kontakt probespidsen med det punkt, der skal testes. LED'erne indikerer dens grundlæggende tilstand. Indstil derefter den nederste vælger til siden mærket \" \". Den orange LED lyser, når en puls- eller niveauovergang detekteres. Pulsretningen, i sammenligning med den oprindelige grundlæggende tilstand, kan bestemmes. Efter brug nulstilles logikproben ved at indstille den nederste vælger tilbage til siden mærket \"PULSE \". Farve: grå Materiale: plast Størrelse: 14 x 3 cm Pakkeindhold: 1 x Logikprobe Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
