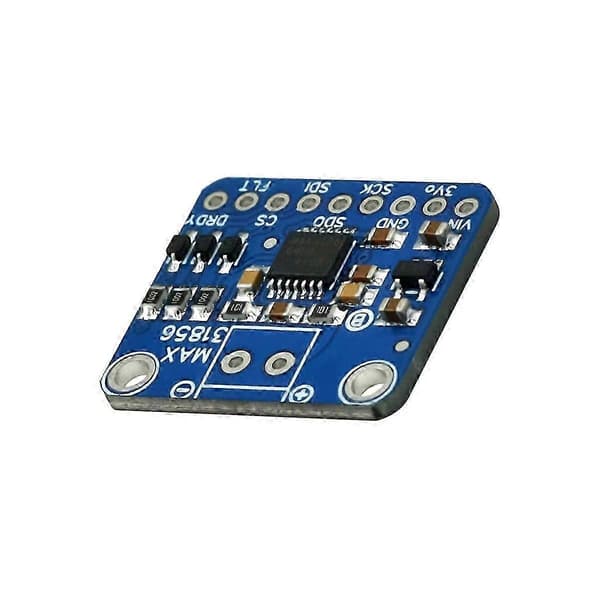

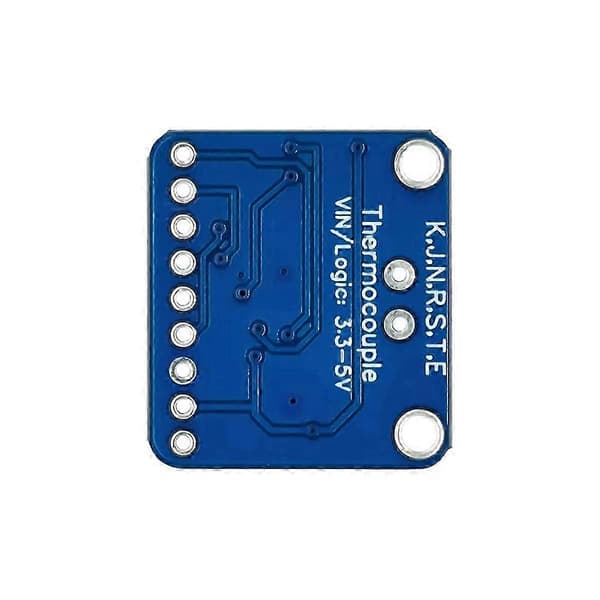

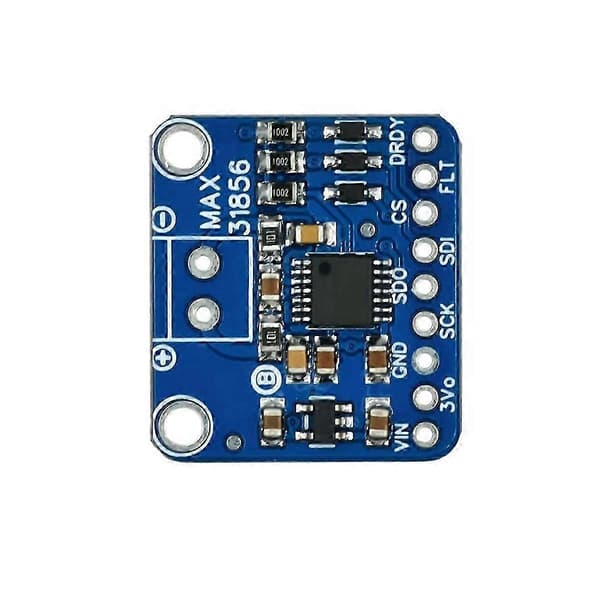

Termoelementmodul, det er en A/D-konverter, der bruger MAX31856 IC'en. Termoelementer, som måler med høj præcision, giver mV analog udgang, og disse signaler kan ikke detekteres af mikrocontrollere. Dette kort konverterer signalerne til digitale data med høj præcision og giver dig mulighed for at overføre dem til din mikrocontroller med SPI-kommunikationsprotokollen.
Generelt bruges forskellige A/D-konvertere og forstærkere til forskellige typer termoelementer, mens dette modul er kompatibelt med alle typer termoelementer (K, J, N, R, S, T, E, B). Det er kompatibelt med udviklingskort som f.eks. og med funktionen til at understøtte SPI-interface.
Tekniske specifikationer
Leverer højpræcisions termoelementtemperaturmålinger
Automatisk lineariseringskorrektion inklusive 8 typer termoelementer
Farve: Blå
Materiale: Plast
0,15% (maks., -20℃ - +85℃) Fuldskala linearitet
19-bit, 0,0078125 graders termoelementtemperaturopløsning
+0,7 grader C (maks. -20 grader C til +85 grader C) nøjagtighed
Termoelementindgange er beskyttet mod overspænding op til 45V
Systemfejlhåndtering og fejlfindingsforenklinger
Åben termoelementdetektion
Lavtemperaturdiagnostik
50Hz / 60Hz støjafvisningsfiltreringssystem
TSSOP-pakke 14-ben
Vægt: 5,0g
Pakkens indhold:
1 x MAX31856 termoelementmodulsæt
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
