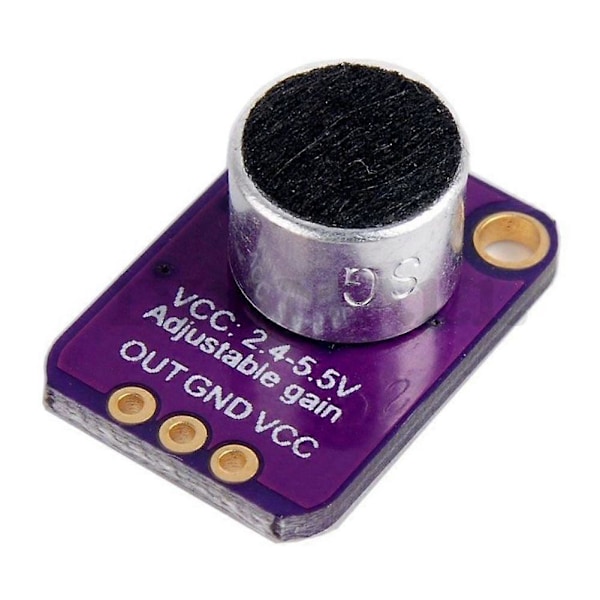

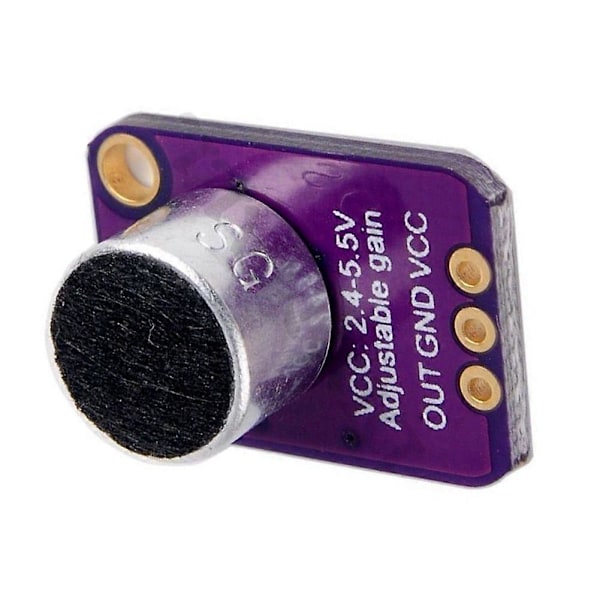

Tilføj et øre til dit projekt med denne veldesignede elektret mikrofonforstærker. Dette fuldt samlede og testede board leveres med en 20-20KHz elektret mikrofon loddet på.

Til forstærkningen bruger vi MAX4466, en op-amp specifikt designet til denne delikate opgave! Forstærkeren har støjafvisning, så denne forstærker lyder rigtig godt og er ikke nær så støjende eller skrattende som andre mikrofonforstærker-breakouts, vi har prøvet!

Denne breakout er bedst egnet til projekter som stemmeskiftere, lydoptagelse/sampling og lydreaktive projekter, der bruger .

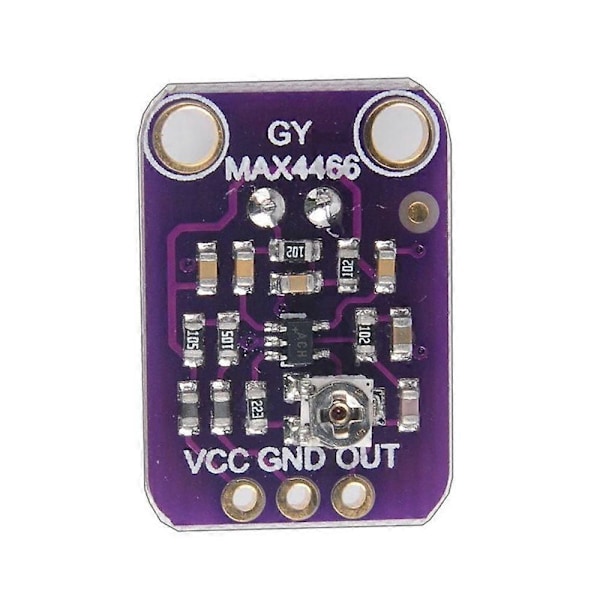

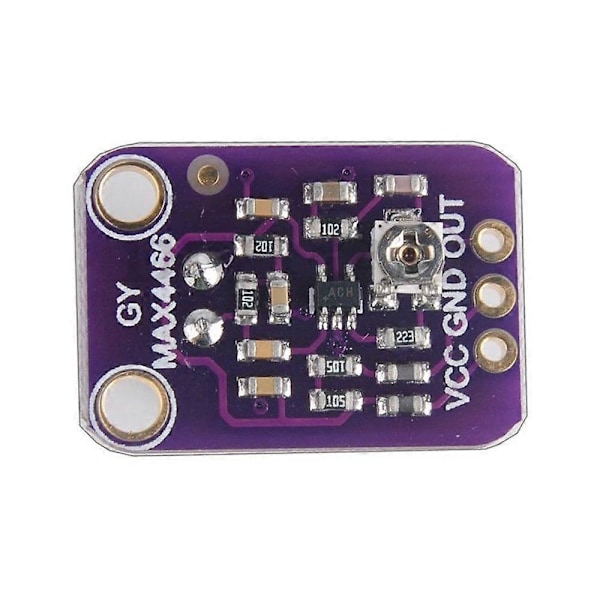

På bagsiden har vi inkluderet et lille trimmerpotentiometer til at justere forstærkningen. Du kan indstille forstærkningen fra 25x til 125x.

Det er nede på at være omkring 200mVpp (for normal talevolumen ca. 15 cm væk), hvilket er godt til at tilslutte noget, der forventer 'line level'-input uden klipning, eller op til ca. 1Vpp, perfekt til at læse fra en microcontroller ADC. Udgangen er rail-to-rail, så hvis lyden bliver høj, kan udgangen gå op til 5Vpp!

Det er nemt at bruge den:

forbind GND til jord, VCC til 2,4-5VDC.

For den bedste ydeevne skal du bruge den \"mest støjsvage\" forsyning, der er tilgængelig (på en , ville dette være 3,3V-forsyningen).

Lydbølgeformen kommer ud af OUT-pinnen.

Udgangen har en DC-bias på VCC/2, så når den er helt stille, vil spændingen være en stabil VCC/2 volt (den er DC-koblet).

Hvis det lydudstyr, du bruger, kræver AC-koblet lyd, skal du placere en 100uF kondensator mellem udgangspinnen og indgangen på din enhed.

Hvis du tilslutter til en lydforstærker, der har differentielle indgange eller inkluderer afkoblingskondensatorer, er 100uF-kondensatoren ikke påkrævet.

Udgangspinnen er ikke designet til at drive højttalere eller andet end de mindste in-ear hovedtelefoner - du skal bruge en lydforstærker (såsom 3,7W stereo forstærker), hvis du vil tilslutte forstærkeren direkte til højttalere.

Hvis du tilslutter til en microcontroller-pin, behøver du ikke en forstærker eller afkoblingskondensator - tilslut OU
