Du har altid ønsket at udsende analoge spændinger fra en mikrocontroller, MCP4725 er den, der lader dig gøre det! CJMCU-MCP4725 er en I2C-styret Digital-til-Analog konverter (). En giver dig mulighed for at sende et analogt signal, såsom en sinusbølge, fra en digital kilde, såsom I2C-grænsefladen på mikrocontrolleren. Digital til analoge konvertere er gode til lydgenerering, musikinstrumenter og mange andre projekter!
Denne version af CJMCU-MCP4725 Breakout løser et par problemer med kortet, herunder IC-fodaftrykket, I2C-pinout'en, ændrer de overordnede kortdimensioner for bedre at passe til dine projekter, og et par andre mindre justeringer.

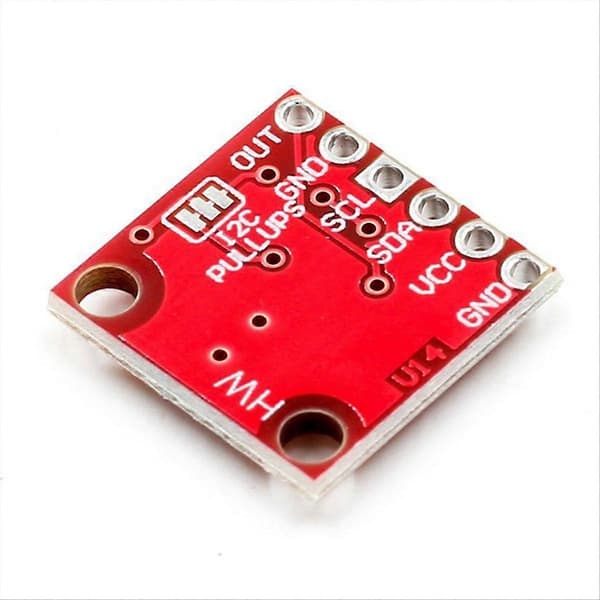

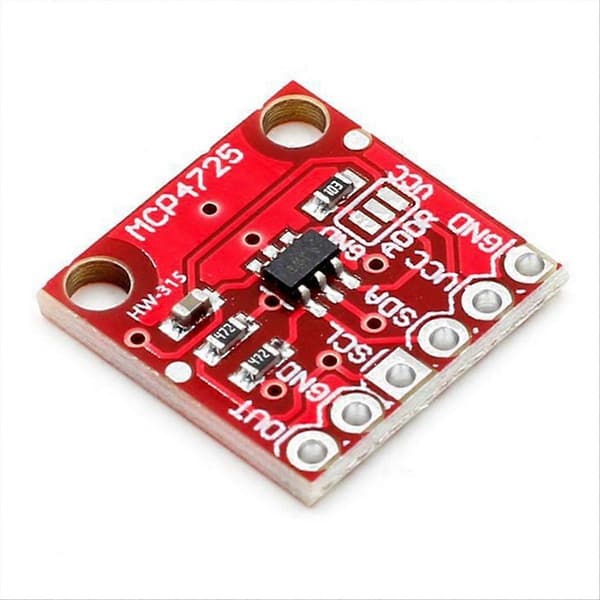

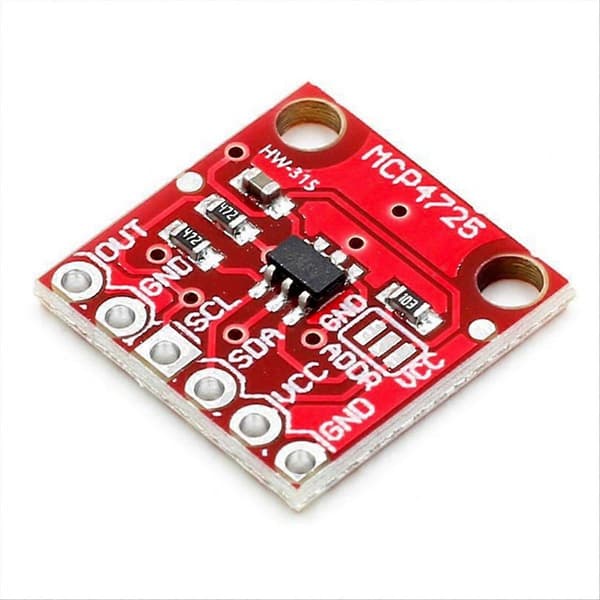

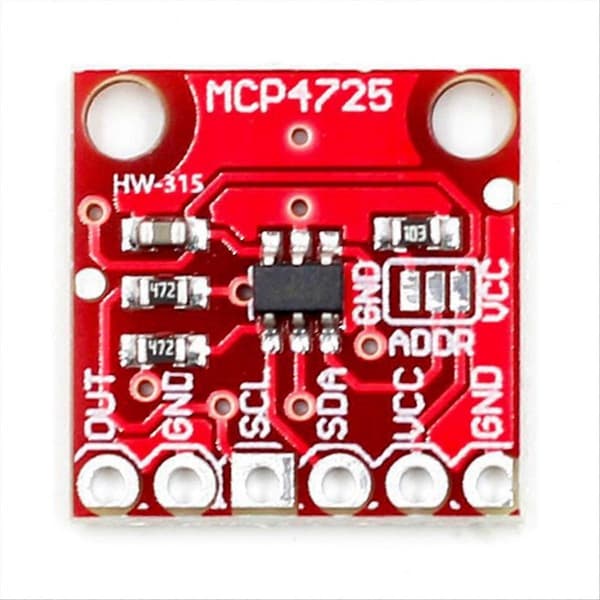

Dette kort bryder hver pin ud, du skal have adgang til og bruge MCP4725, inklusive GND- og Signal OUT-pins til tilslutning til et oscilloskop eller enhver anden enhed, du skal tilslutte til kortet. Også ombord er SCL, SDA, VCC og en anden GND til din grundlæggende I2C-pinout. Derudover, hvis du ønsker at have mere end én MCP4725 på en bus, kan pull-up modstandene på dette kort deaktiveres, tjek blot Hookup Guide i dokumentsektionen nedenfor for instruktioner og tips til at gøre dette.
Materiale: pcb
12-bit opløsning
I2C-grænseflade (Standard, Fast og High-Speed understøttes)
Lille pakke
2,7V til 5,5V forsyning
Intern EEPROM til lagring af indstillinger
På grund af forskellige partier kan der være forskelle i produktets udseende og trykte tekst, hvilket ikke påvirker brugen.
Farve: Som vist
Pakkeindhold:
1 x modul
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
