MH-Z19C kuldioxidgassensoren (herefter benævnt sensoren) er en intelligent lille sensor til generelle formål, der bruger princippet om ikke-dispersiv infrarød (NDIR) til at detektere tilstedeværelsen af ​​C02 i luften.

Indbygget temperaturkompensation: har samtidig seriel udgang, PWM-udgang, nem at bruge. Sensoren er en højtydende sensor, der er fremstillet ved tæt at kombinere moden infrarød absorptionsgasdetektionsteknologi med sofistikeret optisk kredsløbsdesign og sofistikeret kredsløbsdesign.

Detektionsgas: kuldioxid

Strømforsyningsspænding: DC (5,0 ± 0,1) V



Gennemsnitlig strøm: Mindre end 40mA (@5V strømforsyning)

Strøm: 125 til (@5V strømforsyning)

Interface niveau: 3.3v (kompatibel med 5v)

Måleområde: 400-5000PPM valgfrit

Udgangssignal: seriel UART (TL niveau 3.3V)

Opvarmningstid: 1min

Responstid: T90 Mindre end 120s

Arbejdstemperatur: -10-50 ℃

Arbejdsfugtighed: 0-95RH (ingen kondens)

Pin beskrivelse:

Vin: Strøm + (ind)

GND: strømforsyning - (GND)

PWM: PWM

Hd: HD (nulkalibrering, lavt niveau er effektivt i mere end 7 sekunder)

Rx: UART (RXD) TTL niveau data input

Tx: UART (TXD) TTL niveau data output

Output metode:

PWM output

Antag, at måleområdet er 400-2000 ppm

CO2: Koncentrationsoutputområde: 400-2000 ppm

Periode: 1004ms ± 5

Højt niveau output i begyndelsen af ​​cyklussen: 2ms (teoretisk værdi)

Central periode: 1000ms ± 5

Lavt niveau output i slutningen af ​​perioden: 2ms (teoretisk værdi)

Beregningsformel for opnåelse af den aktuelle CO2-koncentrationsværdi ved PWM: Cppm = 2000X (TH-2ms) / (TH + TL-4ms)

Cppm: CO2-koncentrationsværdi beregnet af enheden ppm

TH: det tidspunkt, hvor output er højt niveau i en outputcyklus

TL: det tidspunkt, hvor output er lavt i en outputcyklus

På grund af forskellige produktbatcher kan udseendet variere, hvilket ikke påvirker brugen.

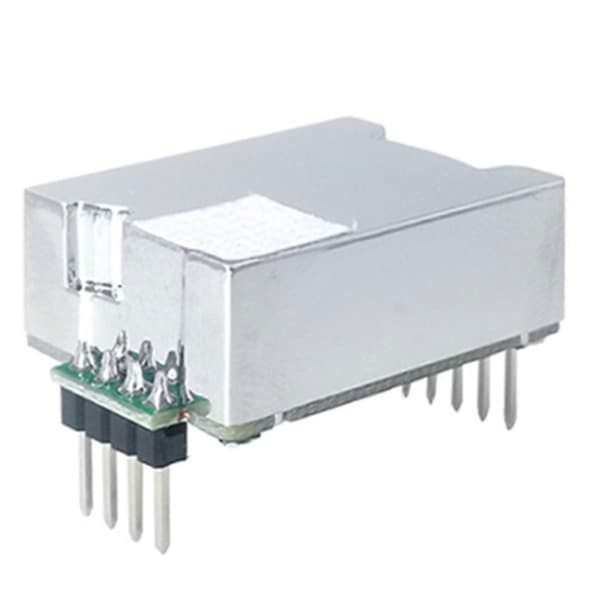

Farve: Som vist

Materiale: PC + Aluminiumslegering<
