MH-Z19C kuldioxidgassensoren (i det følgende benævnt sensoren) er en generel intelligent lille sensor, der bruger princippet om ikke-dispersiv infrarød (NDIR) til at detektere tilstedeværelsen af CO2 i luften.
Indbygget temperaturkompensation: har samtidig seriel udgang, PWM-udgang, nem at bruge. Sensoren er en højtydende sensor fremstillet ved tæt at kombinere moden infrarød absorptionsgasdetektionsteknologi med sofistikeret optisk kredsløbsdesign og sofistikeret kredsløbsdesign.
Detektionsgas: kuldioxid
Strømforsyningsspænding: DC (5,0±0,1) V

Gennemsnitlig strøm: Mindre end 40mA (@5V strømforsyning)
Strøm: 125 til (@5V strømforsyning)
Interfaceniveau: 3,3v (kompatibel med 5v)
Måleområde: 400-5000PPM valgfrit
Udgangssignal: seriel UART (TL niveau 3,3V)
Opvarmningstid: 1min
Responstid: T90 Mindre end 120s
Arbejdstemperatur: -10-50℃
Arbejdsfugtighed: 0-95RH (ingen kondens)
Pinbeskrivelse:
Vin: Strøm +(ind)
GND: strømforsyning-(GND)
PWM: PWM
Hd: HD (nulkalibrering, lavt niveau er effektivt i mere end 7 sekunder)
Rx: UART (RXD) TTL niveau dataindgang
Tx: UART (TXD) TTL niveau dataudgang
Udgangsmetode:

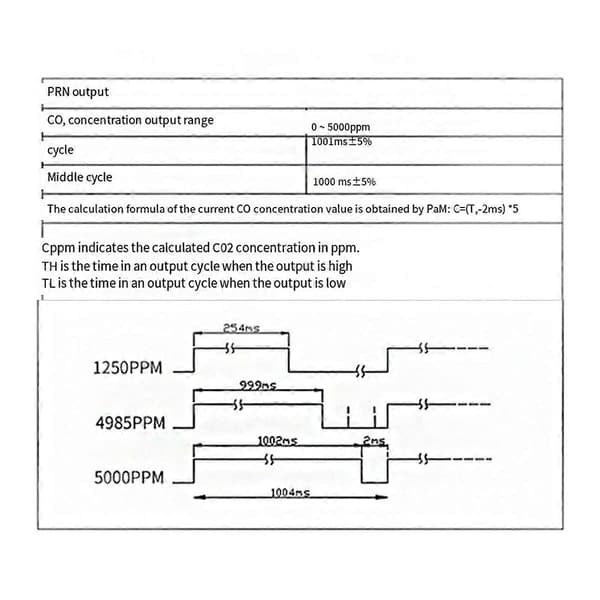

PWM-udgang
Antag at måleområdet er 400-2000ppm
CO2: Koncentrationsudgangsområde: 400-2000ppm
Periode: 1004ms±5
Højt niveauudgang i begyndelsen af cyklussen: 2ms (teoretisk værdi)
Central periode: 1000ms±5
Lavt niveauudgang i slutningen af cyklussen: 2ms (teoretisk værdi)
Beregningsformel for at opnå den aktuelle CO2-koncentrationsværdi med PWM: Cppm=2000X (TH-2ms)/(TH+TL-4ms)
Cppm: CO2-koncentrationsværdi beregnet i enheden ppm
TH: tiden hvor udgangen er på højt niveau i én udgangscyklus
TL: tiden hvor udgangen er på lavt niveau i én udgangscyklus
På grund af forskellige produktbatcher kan udseendet variere, hvilket ikke påvirker brugen.

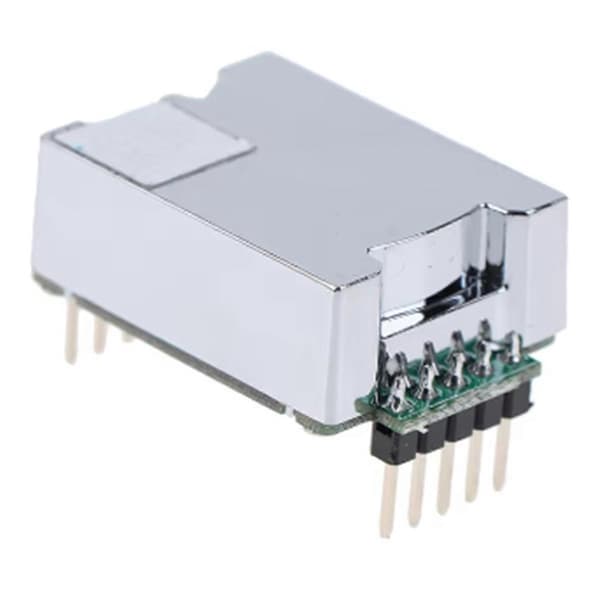

Farve: Som vist
Materiale: PC+Aluminiumslegering<
