Beskrivelse

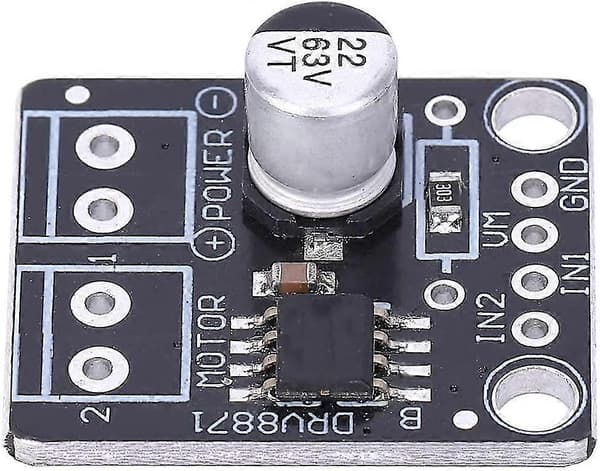

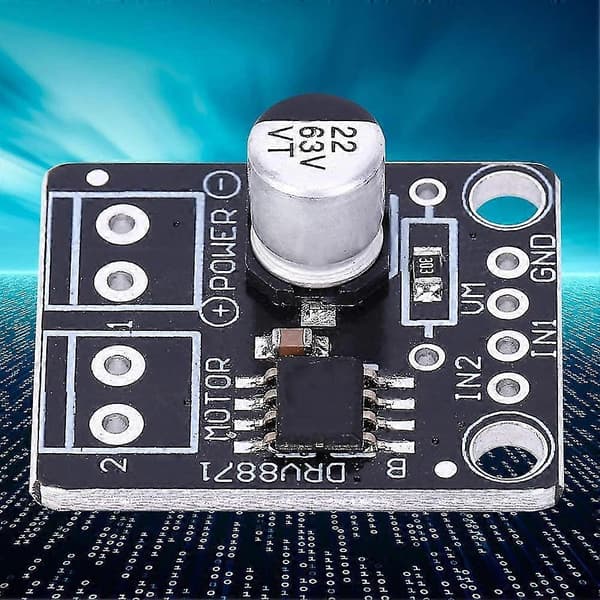

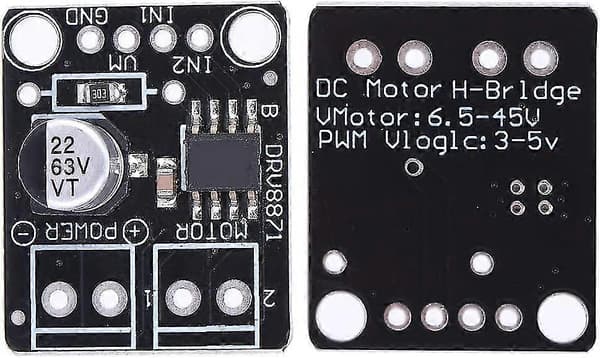

DC-MOTORDRIVER: DRV8871-enheden er en børstet DC-motordriver til printere, udstyr, industrielt udstyr og andre små maskiner.

H-BRODRIVER: To digitale indgange styrer H-brodriveren. Driveren består af fire N-kanals MOSFET'er, som kan styre motoren i begge retninger med en topstrøm på op til 3,6 A.

STRØMFORFALDSTILSTAND: Ved at vælge strømforfaldstilstanden kan indgangen pulsbreddemoduleres (PWM) for at styre motorens hastighed.

AVANCERET STRØMREGULERINGSKREDS: DRV8871-enheden har en avanceret strømreguleringskreds, som ikke bruger analog referencespænding eller ekstern følemotstand.

LAV EFFEKTMODSTANDER: Denne nye løsning bruger standard billige, lav effektmodstande til at indstille strømtærsklen.

Specifikation:

Stand: 100% helt ny Varetype: CC-motordriver Materiale: Metal Farve: Sort H-bro motordriver

- Driver en motor til jævnstrøm, en vikling af en stepmotor eller andre belastninger

Bredt driftsspændingsområde fra 6,5 V til 45 V

RDS-type 565 m (aktiveret) (HS + LS)

3,6 A maksimal strømdrift

PWM-kontrolgrænseflade

Strømregulering uden følemotstand

Lav effekt standby-tilstand

Lille emballage og størrelse:

- HSOP 8-ben med PowerPAD

- 4,9 x 6 mm / 0,19 x 0,24 tommer

Integrerede beskyttelsesfunktioner:

- VM underspændingsspærre (UVLO)

- Beskyttelse mod overstrømme (OCP)

- Termisk nedlukning (TSD)

- Automatiske fejlgenoprettelsesapplikationer:

Printere

Apparater og industrielt udstyr

Andre mekatroniske applikationer

Pakkeliste:

1 x m driver DC-motor
