1. Anvender PCIE til fire-kanals USB2.0 design, hvor en USB2.0 bruges til seriel port udvidelse, og de tre andre USB2.0 er ført ud med 1.25mm 4Pin interface, som kan udvide CM4 4G Mini modulet

2. Fire serielle porte er output via USB2.0 højhastigheds interface, ved hjælp af to RS232 og to RS485 (med strømisolering). To af RS232 kan transformeres til TTL/CMOS niveau UART og føres ud gennem 2.54mm 3Pin pin.

3. RS232 baud rate kan nå mere end 230Kbps (den faktiske måling af U0 og U3 docking kan nå 1.2Mbps)

4. RS485 baud rate kan nå 500Kbps (den faktiske måling af U1 og U2 docking kan nå 1.5Mbps)

5. TTL/CMOS UART baud rate kan nå 6Mbps



Der er fire indikatorlys i alt, hvoraf det ene er strømindikatorlyset (virker via PCIE interfacet for 5), et er ACT indikatorlyset for USB til seriel port chippen, og de to andre er transceiver indikatorlysene.

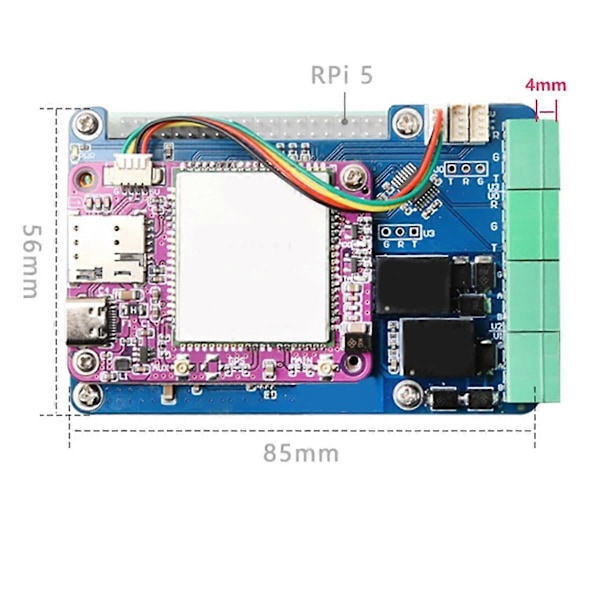

Boardstørrelsen er 56x85mm, den samme som for RPI5, med fire fastgørelseshuller

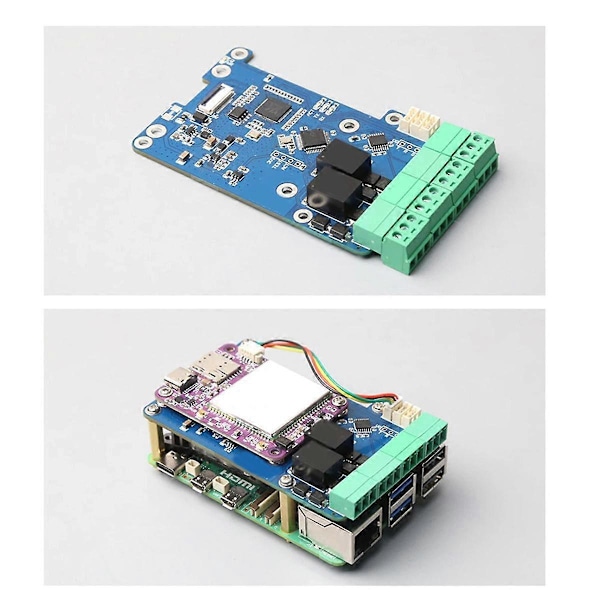

Reserver fastgørelseshuller til 4G moduler og kan stable 1-3 kanaler af 4G moduler

Driver-frit design, standardgenkendelsen i for system og system er ttyACM*, ttyACM0 og 3 er RS232, og ttyACM1 og 2 er RS485

På grund af forskellige partier kan produktets udseende, farve og trykte ord variere, hvilket ikke vil påvirke brugen.

Farve: Blå

Materiale: PCB

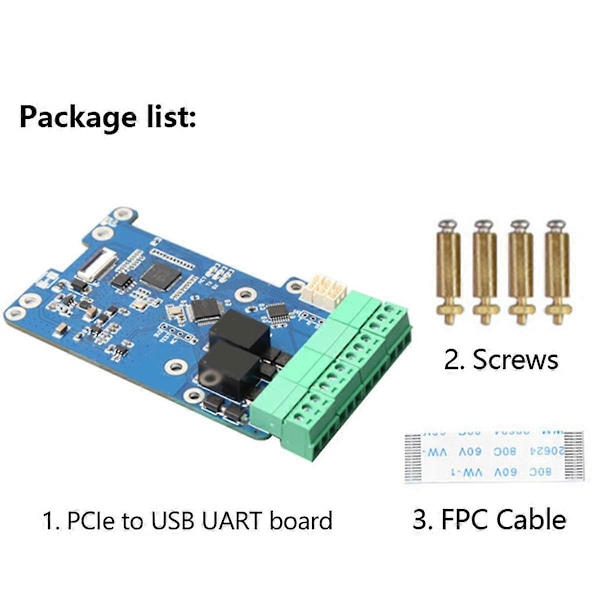

Pakkeindhold:

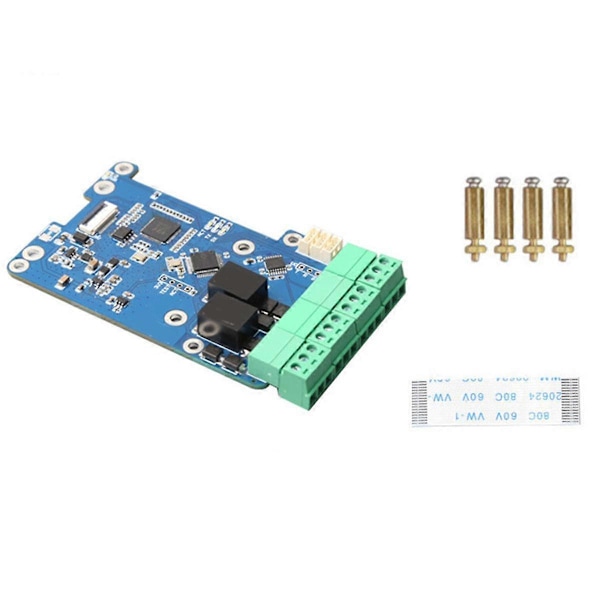

1 * MPUUART til RPi 5 PCIe til USB UART HAT til 5 Kit



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
