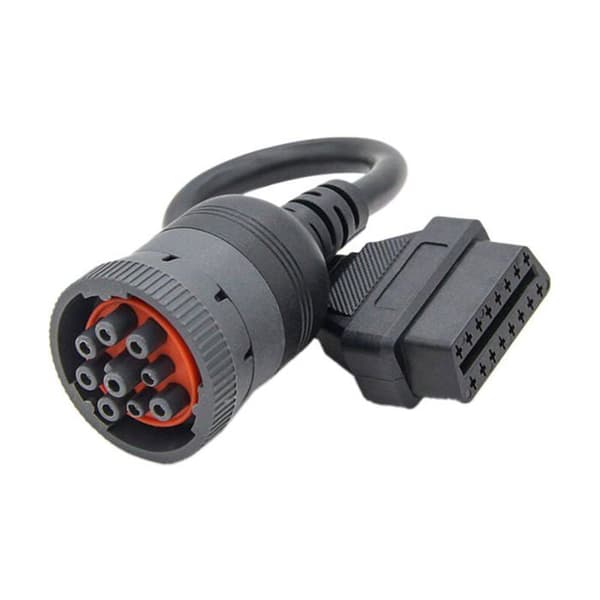

J1939-9Pin til OBD OBD2 OBDII

Den har integreret de grundlæggende diagnostiske funktioner i J1939 standard heavy-duty kommunikationsprotokoller.

J1939 er den anbefalede praksis for køretøjsbusser, der bruges til kommunikation og diagnostik mellem køretøjskomponenter.

9-benede hun Deutsch-stik er nu tilgængelige i en række applikationer drevet af: køretøjer (på og off-road), marine fremdrift, strømgenerering og industriel pumpe pin

Pin B er en strømforsyningsledning. Udgangen er 12V 24V eller andre, hvilket afhænger af dit køretøjs strøm. Så sørg for, at dine enheder understøtter dine køretøjers spænding.

Tilslutning: OBD2 16-benet hun til J1939-9Pin

AWG: 26awg

Pin Definition:

Pin A: Jord

Pin B: Strøm, 12V eller 24V, hvilket afhænger af produktionen af dine lastbiler/køretøjer.

Pin C: CAN1/J1939+

Pin D: CAN1/J1939-

Pin E: CAN1/J1939 Shield

Pin F: J1708/J1587 Høj

Pin G: J1708/J1587 Lav

Pin H: Nullz

Pin I: Null for Port J på Lastbiler/Køretøjer Socket køretøjer.

Anvendelse:

J1939 CAN BUS Diagnostisk Enhed (til lastbiler);

J1939 Karrosseribygger CAN Bus Monitor (til lastbiler);

J1939 Interface Industriel Motor Display Enhed;

ISOBUS Kontrolenheder;

Universal CAN Bus Controller;

CAN Gateway og Bus Simulator;

Rer:

1) På lastbil/køretøjsbærer designer producenterne porte H og J til sig selv.

Så vi sætter Pin H og Pin I til Null, normalt ikke nyttigt. Her er pin I til port J på lastbiler/køretøjer.

For eksempel, hvis din køretøjsspænding er 24V, skal din GPS-tracker eller andre enheder også understøtte 24V spænding.

Materiale: Plast

Størrelse: 295*40*30mm

Farve: Sort

Pakkens indhold:

1 * 16 Pin til J1939 9 Pin Kabel

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysoptagelse og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
