Stort induktansmåleområde: 0,001mH-100H
Stort kapacitansmåleområde: 1uF-100mF
Størrelse: 80*50*30MM
Induktansområde: 0,001uH-100mH
Effektive visningscifre: 4
Kan vise aktuel testfrekvensværdi
Mindste opløsning: 0,01uF
SMD loddekomponenter, stabile og pålidelige
Kapacitansmåleområde: 0,01pF-10uF
Mindste opløsning: 0,01pF
Display: 1602 LCD
Mindste opløsning: 0,001uH
Testfrekvens: kondensatorer, induktorer fil ca. 500kHz, stor induktans på ca. 500Hz
Strømforsyning: miniUSB-grænseflade til at tage strøm eller 5V strøm
Målenøjagtighed: 1%
Mindste opløsning: 0,001mH
LC100-A typen er en fuldt udstyret ekstra 1uF-100mF elektrolytisk kondensator testfunktion, udover de tre grundlæggende stalde, er alle stalde autorangerende.
Dette produkt har en absolut fordel i den lille værdi af testning med hensyn til salget af færdige produkter på markedet induktans kapacitans måler er nøjagtigheden og mindste opløsning, og fleksibel online kalibrering kan altid opretholde målenøjagtighed. Instrumentet bruger ingen potentiometerjustering, kalibreringsparametrene er fuldt lagret i mikrokontrolleren FLASH intern nedlukning går ikke tabt, end potentiometrens kalibreringsmetoder for at præcist.
Funktioner:
1) LC100-A tilsluttede sig den store kondensator 1uF-100mF måling, følgende figur er et mål for seks store kondensatorer 4700uF kondensatorer parallelt målt 28,7mF, svarende til en kondensator 4,78mF, 28,7mF kapacitet er uden for det almindelige kapacitorområde. bordet, instrumenttestområdet direkte til 100 mF!
2) i lille kapacitans, små induktorer og store induktive test, LC100-A og LC100-S er de samme, følgende LC100-S som et eksempel:
a) Følgende billede er et eksempel på måling af lille kapacitans kan ses fra billedet, opløsningen er nået 0,01pF, du skal være opmærksom på effekten af testklippet, for at beholde testklippet uden adgangskapacitans normaliseret 0, og derefter så meget som muligt for at bibeholde den relative position for testklemmen ind i kondensatoren uændret, dette er det samme for at teste lille induktans.
b) Følgende billeder er eksempler på måling af lille induktans se fra billedet, rundt 4 vindinger hul spoltråd testresultat 0,058uH, dette resultat svarer til 58nH for 6243-klassen af instrument er absolut uopdagelig induktiv Fordelen ved dette er også instrument.
c) Det tredje billede er et mål for en 0,22uF sikkerhedskondensator, tallene er meget stabile måleresultater, her for at give dig et hint, hvis du bruger testresultaterne slår meget kraftigt at denne kondensatorstabilitet er dårlig eller dårlig højfrekvent egenskaber, og den gode kapacitive display giver meget stabile resultater.
d) Det fjerde billede er visningen måle induktans test frekvens, nuværende brug, tryk på den sorte knap når du måler induktans, kapacitans test kan også bruge samme metode til at vise.
Pakkeindhold

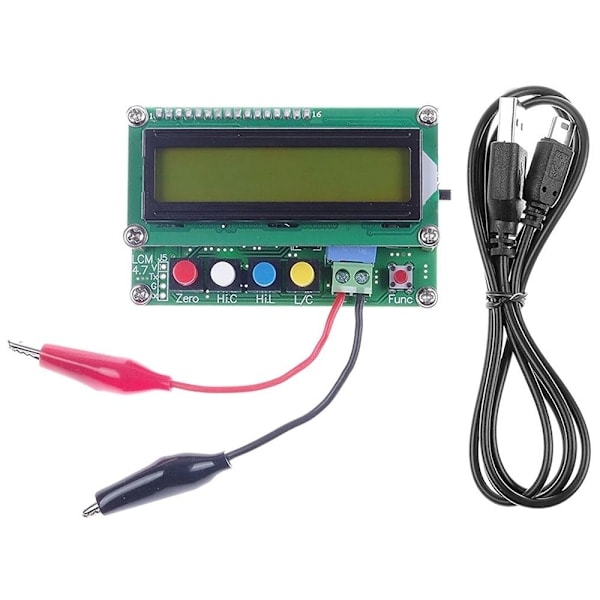

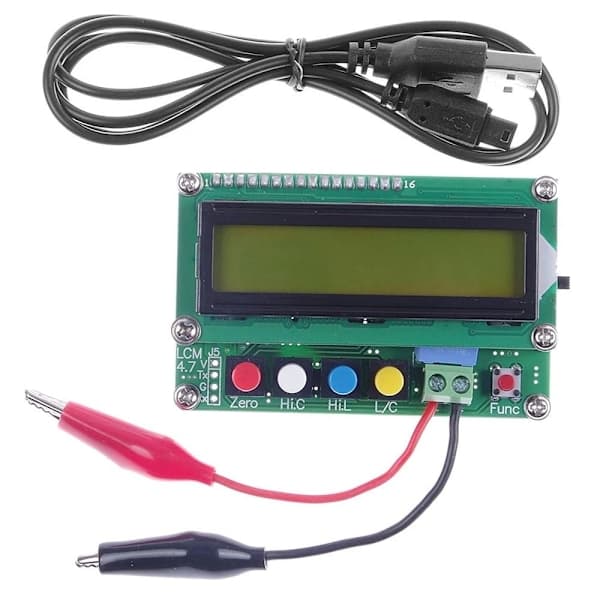

1 x LC100-A induktor-kondensatorbord
1 x Mini USB -kabel_pa_paris
