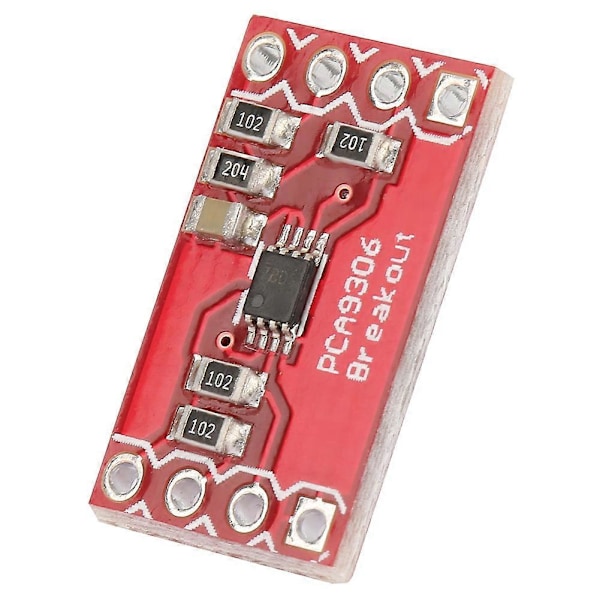

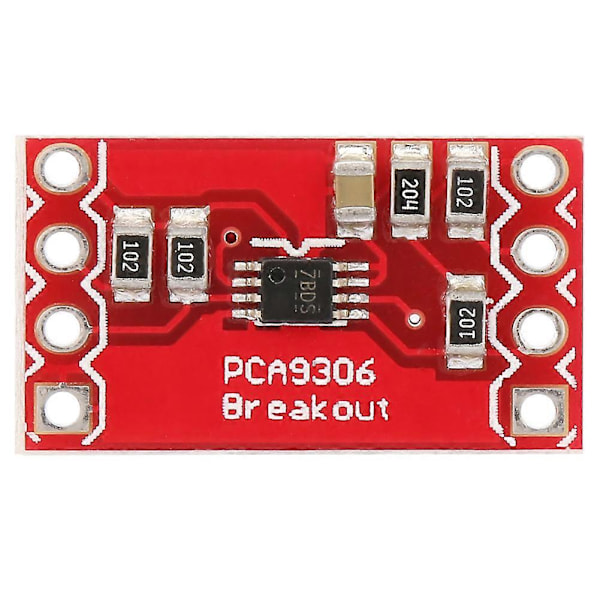

Dette er et breakout board til PCA9306 dobbeltrettet spændingsniveau-oversætteren. Fordi forskellige dele nogle gange bruger forskellige spændingsniveauer til at kommunikere, kan spændingsniveau-oversættere være nøglen til at få forskellige dele til at spille godt sammen. PCA9306 er en dobbeltrettet I2C-bus og SMBus spændingsniveau-oversætter, der er operationel på den lave side fra 1,0 V til 3,6 V og på den høje side fra 1,8 V til 5,5 V. Anvend blot dine lav- og højspændingsreferencer til henholdsvis VREF1 og VREF2, tilslut dine I/O og aktiver Enable-pinden højt for at åbne dobbeltrettet spændingsoversættelse uden brug af en retningsbestemt pin! _x005f_x000D_

_x005f_x000D_

Funktioner: _x005f_x000D_

2-bit dobbeltrettet oversætter til SDA- og SCL-linjer i mixed-mode I2C-bus applikationer _x005f_x000D_

Standard-mode, Fast-mode og Fast-mode Plus I2C-bus og SMBus kompatibel _x005f_x000D_

Mindre end 1,5 ns maksimal forsinkelse for at rumme Standard-mode og Fast-mode I2C-bus enheder og flere masters _x005f_x000D_

Giver spændingsniveau-oversættelse mellem: 1,0 V Vref(1) og 1,8 V, 2,5 V, 3,3 V eller 5 V Vbias; 1,2 V Vref(1) og 1,8 V, 2,5 V, 3,3 V eller 5 V Vbias; 1,8 V Vref(1) og 3,3 V eller 5 V Vbias; 2,5 V Vref(1) og 5 V Vbias; 3,3 V Vref(1) og 5 V Vbias _x005f_x000D_

Giver dobbeltrettet spændingsoversættelse uden retningsbestemt pin _x005f_x000D_

Lav 3,5 ON-state forbindelse mellem input og output port giver mindre signalforvrængning _x005f_x000D_

_x005f_x000D_

Specifikation: _x005f_x000D_

Model: PCA9306 _x005f_x000D_

Type: Level Translator Breakout _x005f_x000D_

Farve: rød _x005f_x000D_

_x005f_x000D_

Pakkeliste: _x005f_x000D_

1 x PCA9306 breakout board _x005f_x000D_
