Funktioner:

Splinterny og høj kvalitet

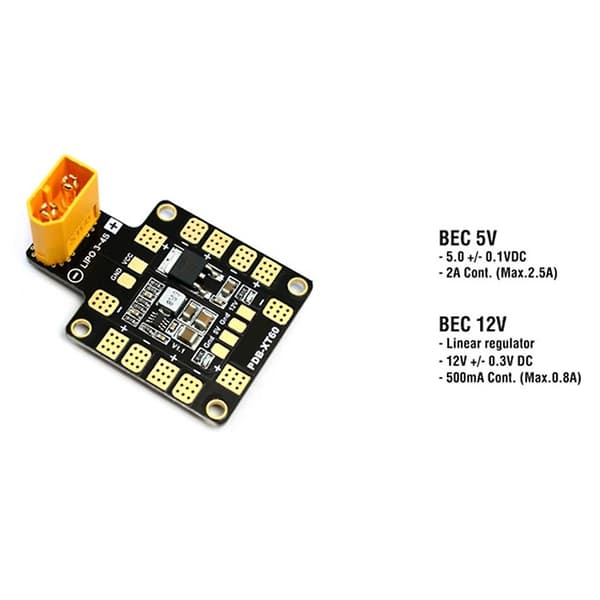

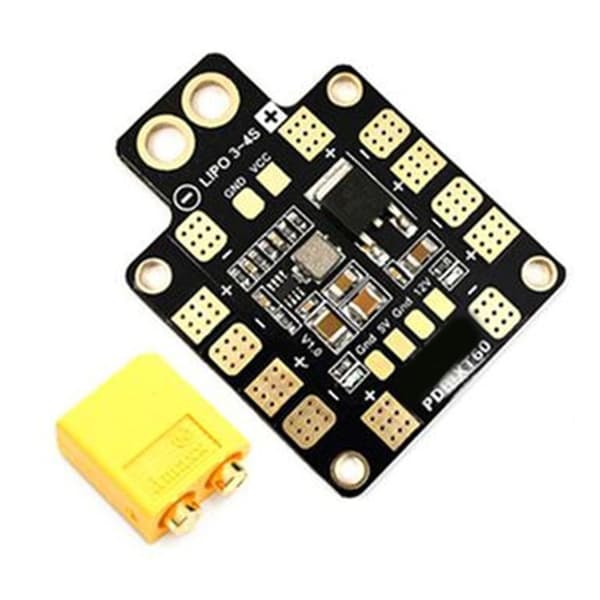

PDB-XT60 er konstrueret til at give den højest mulige ydeevne og pålidelighed i et 36x50mm & 4-lags PCB.

Det fordeler strøm fra en LiPo-pakke til 6 ESC'er, samt leverer synkroniserede og regulerede DC 5V-udgange og lineært reguleret DC 12V til strømforsyning af kameraer, servoer, RC-modtager, flycontrollere, videosendere, LED'er osv.

Det tilbyder en XT60-sokkel til bekvemt at tilslutte LiPo-pakken.

2oz kobber, 4-lags & 1,6 mm PCB.

Indbygget XT60-sokkel.

I alt 6 par ESC-loddeflige er egnede til H- eller X-type ramme.

5V & 12V Output LED-indikatorer & Kortslutningstolerant.



Specifikationer:

- Indgangsspændingsområde (3S-4S LiPo-drift): 9 - 18V DC

- Regulerede 5V og 12V udgange

- LED-strømindikatorer (5V & 12V udgange)

- 6 ESC-udgange & 1 par VCC/GND-pads



ESC-udgange:

- Kontinuerlig strøm: 25Ax4 eller 15Ax6

- Spidsstrøm (10 sekunder/minut): 30Ax4 eller 20Ax6



BEC 5V udgang:

- Designet til RC-modtagere, flycontrollere, OSD og servoer.

- DC/DC synkron buck regulator.

- Spænding: 5,0 +/- 0,1VDC

- Kontinuerlig strøm: 2 Ampere (Max.2.5A 10s/minut)

- Output Ripple: 40mV (VIn=16V, VOut=5V@2A belastning)

- Kortslutningstolerant (5 sekunder/minut)



BEC 12V udgang:

- Designet til Video TX eller FPV-kamera med lineær regulator.

- Batteriet skal være 4S LiPo (13~18V DC)

- Spænding: 12,0 +/- 0,3VDC

- Kontinuerlig strøm: 500mA (Max.0.8A 5s/minut)

- Kortslutningstolerant (2 sekunder/minut)



BEC 12V @ 3S LiPo

- Output spænding= 3S LiPo spænding -1V



Fysisk:

- Dimensioner: 36 x 50 x 4 mm (uden XT60)

- Montering: 30,5 x 30,5 mm, 3 mm

- Vægt: 7,5g (uden XT60), 11g (med XT60)



Bemærk:

Tillad venligst 0-1 cm fejl på grund af manuel måling. Sørg for, at du ikke har noget imod det, før du byder.

På grund af forskellen mellem forskellige skærme afspejler billedet muligvis ikke varens faktiske farve. Tak skal du have!



Pakken indeholder:

1 sæt x strømfordelingskort
