Dette modul bruges hovedsageligt til måling af DC-spænding, strøm, aktiv effekt, frekvens og energiforbrug. Modulet har ingen displayfunktion, dataene læses via RS485-interfacet.



Funktioner:



Det bruges hovedsageligt til måling af DC-spænding, strøm, aktiv effekt, frekvens og energiforbrug.

Det aktuelle måleområde er 50A, 100A, 200A, 300A afhængigt af den eksterne shunt-specifikation.

Der er 10 forskellige sæt at vælge imellem, nok til at opfylde dine forskellige behov.

Fysisk lag bruger UART til RS485 kommunikationsinterface, baud rate er 9600, 8 databits, 2 stopbit, ingen paritet.

Applikationslaget bruger ModbusRTU-protokollen til at kommunikere, den understøtter kun funktionskoder som 0x03, 0x04, 0x06, 0x41, 0x42 osv.

Spændingstærskel kan indstilles, opdelt i høj spænding og lav spændingstærskel, når den målte spænding overstiger tærsklen, kan den alarmere.



Specifikation:

Mærke: PEACEFAIR

Model: PZEM-017

Spænding:



Måleområde: 0,05-300V (Når testspændingen er 7V, skal du bruge den uafhængige strømforsyningstilstand)

Opløsning: 0,01V

Målenøjagtighed: 1%

Strøm:



Måleområde: 0,02-300A (Kan matches med 50A, 100A, 200A, 300A fire slags shunt)

Opløsning: 0,01A

Målenøjagtighed: 1%

Effekt:



Måleområde: 0,2-90kW

Opløsning: 0,1W

Målenøjagtighed: 1%

Energiforbrug:



Måleområde: 0-9999kWh

Opløsning: 1Wh

Målenøjagtighed: 1%

Nulstil energi: Brug software til at nulstille

Overspændingsalarm:



Standard høj spændingstærskel: 300V

Standard lav spændingstærskel: 7V

Kommunikationsinterface: RS485 Interface

Arbejdstemperatur: -20~60

Produktstørrelse: Ca. 9*6*2.3cm/3.5*2.4*0.9inch

Vægt: Ca. 77g~287g / 2.7oz~10.1oz

Registeradresse Beskrivelse Opløsning

0x0000 Spændingsværdi 1LSB svarer til 0,01V

0x0001 Strømværdi 1LSB svarer til 0,01A

0x0002 Effektværdi lav 16 bit 1LSB svarer til 0,1W

0x0003 Effektværdi høj 16 bit

0x0004 Energiværdi lav 16 bit 1LSB svarer til 1Wh

0x0005 Energiværdi høj 16 bit

0x0006 Høj spændingsalarmstatus 0xFFFF er alarm, 0x0000 er ikke alarm

0x0007 Lav spændingsalarmstatus 0xFFFF er alarm, 0x0000 er ikke alarm







Registeradresse Beskrivelse Opløsning

0x0000 Høj spændingsalarmtærskel (5~350V),

standard er 300V 1LSB svarer til 0,01V

0x0001 Lav spændingsalarmtærskel 1~350V,

standard er 7V 1LSB svarer til 0,01V

0x0002 Modbus-RTU adresse Området er

0x0001~0x00F7

0x0003 Det aktuelle område 0x0000: 100A

0x0001: 50A

0x0002: 200A

0x0003: 300A







Valgfrit sæt

#1 1 x DC Forbrugsmåler

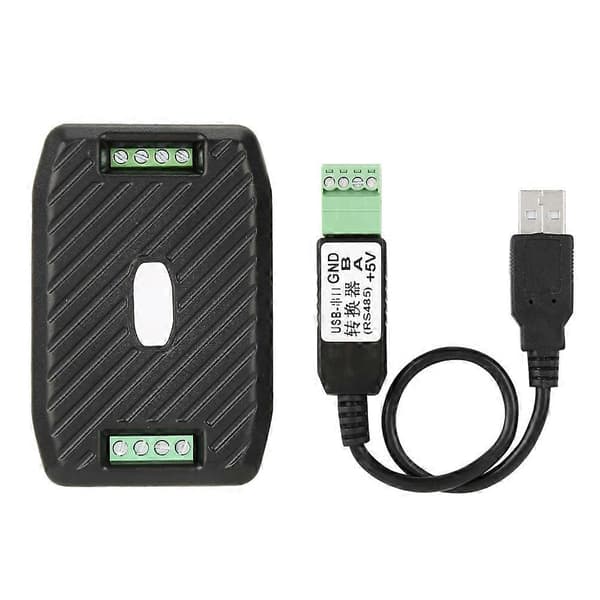

#2 1 x DC Forbrugsmåler

1 x RS485 til USB-kabel

#3 1 x DC Forbrugsmåler

1 x 50A Shunt

#4 1 x DC Forbrugsmåler

1 x 100A Shunt

#5 1 x DC Forbrugsmåler

1 x 200A Shunt

#6 1 x DC Forbrugsmåler

1 x 300A Shunt

#7 1 x DC Forbrugsmåler

1 x RS485 til USB-kabel

1 x 50A Shunt

#8 1 x DC Forbrugsmåler

1 x RS485 til USB-kabel

1 x 100A Shunt

#9 1 x DC Forbrugsmåler

1 x RS485 til USB-kabel

1 x 200A Shunt

#10 1 x DC Forbrugsmåler

1 x RS485 til USB-kabel

1 x 300A Shunt



Bemærk:



RS485-interfacet er passivt output, skal ekstern tilsluttes 5V strømforsyning, og den eksterne strømforsyning skal være 100mA.

Når indgangstestspændingen er mindre end 7V, skal den levere 5V uafhængig arbejdsspænding via USB-porten.

Brug IKKE USB-porten, der følger med din pc, som den uafhængige strømforsyning, ellers kan det beskadige din pc.
