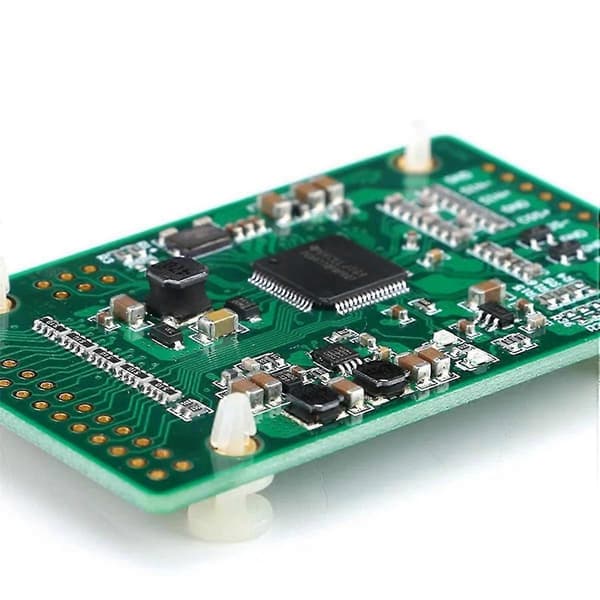

Komplet roterende transformer (encoder) applikation
Understøtter 12Bit/10Bit per elektrisk vinkelnøjagtighed.
Højt integreret roterende transformerapplikation, kontrollerbar excitationsspænding og excitationsfrekvens, fleksibel tilpasning til forskellige sensorer.
Understøtter vinkeludgang og hastighedsudgang, som kan aflæses via parallel interface eller SPI seriel interface.
Datakommunikationskontrol.
3.3-8V bred strømforsyning (typisk driftsstrøm er 265mA for 5V strømforsyning).
Almindeligt problem:
Q: Kan jeg udsende hastigheds- og vinkeldata samtidigt?

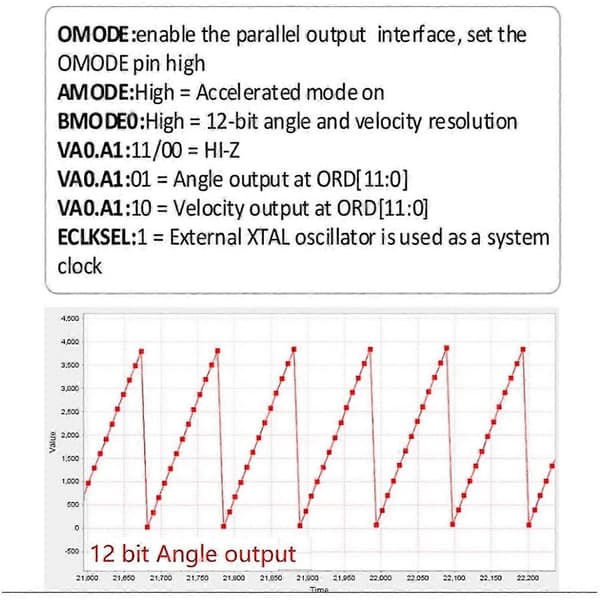

A: Hastigheds- og vinkeldata kan aflæses via SPI. VA0/VA1 er via patch-modstandsjumper. Derfor kan det parallelle interface kun udsende vinkel eller hastighed. Derudover kan vinklen aflæses via parallelporten, og SPI-interfacet kan bruges til at aflæse hastigheden.

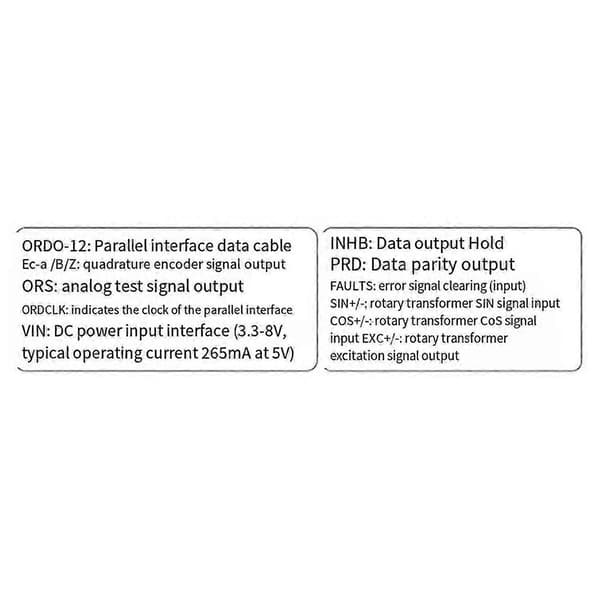

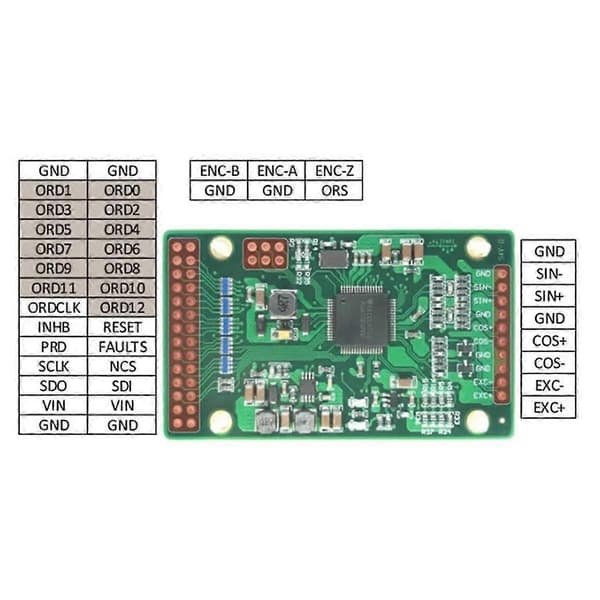

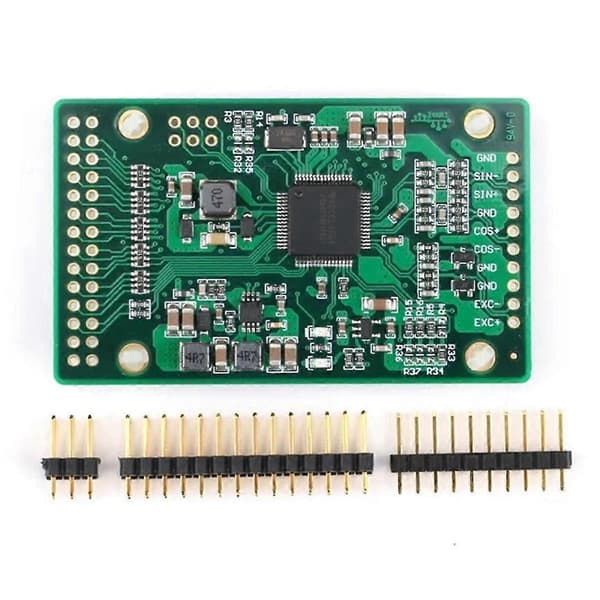

ORD0-12: Parallel interface datalinje
ENC-A/B/Z: Quadrature encoder signaludgang
: Analog udgang
ORDCLK: parallel interface ur
VIN: DC strømindgangsinterface (3.3-8V, typisk driftsstrøm er 245mA ved 5V)
INHB: Data Output Hold
PRD: Data Parity Output
FAULTS: Fejlsignal nulstilling (input)
SIN+/-: resolver SIN signalindgang
COS+/-: resolver COS signalindgang
EXC+/-: resolver excitationssignaludgang
Farve: Grøn
Materiale: ABS
Pakkeindhold:
1 * vinkelhastighedsmodul
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
