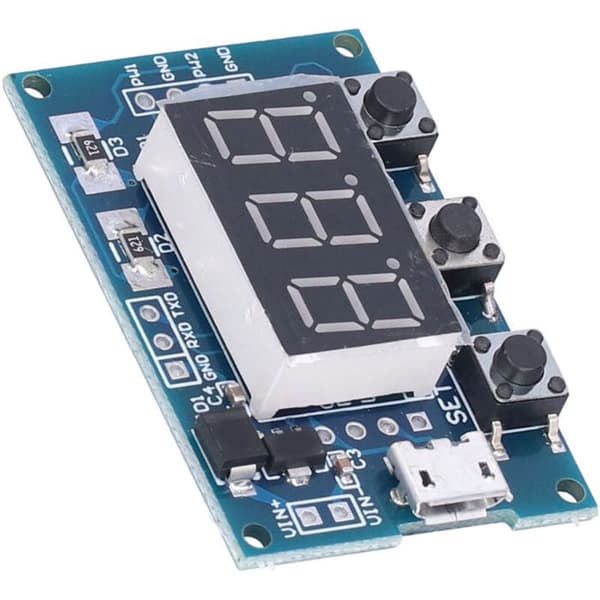

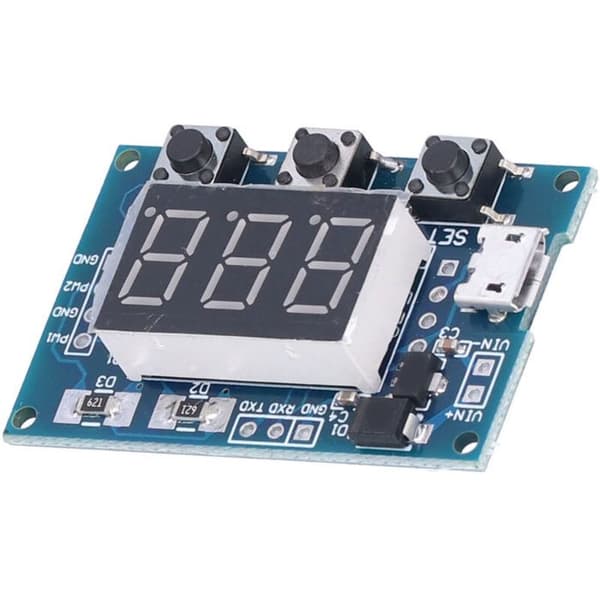

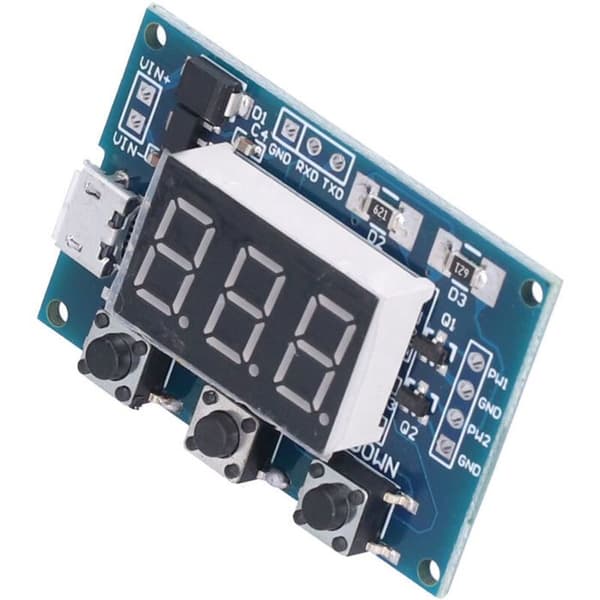

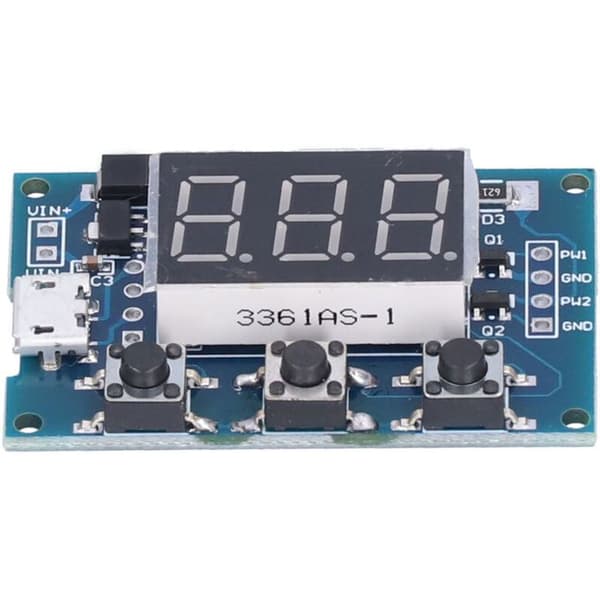

Funktioner:

1. Tre uafhængige knapper bruges til at justere frekvens, pulsbredde, driftstilstand osv.

2. Understøtter et kort tryk for +1 eller -1, og et langt tryk for hurtig forøgelse eller formindskelse – enkel betjening.

3. UART-kommunikationsgrænsefladen sender kommandoer for at udføre samme funktion som knappen. Når indstillingen er vellykket, træder PWM-tilstanden i kraft med det samme.

4. Frekvensen og pulsbredden for de to PWM'er kan indstilles separat, hvilket er særligt praktisk i forskellige intelligente kontrolsystemer.

5. Driftstilstande er opdelt i normal tilstand, dynamisk tilstand og UART seriel port tilstand. Specifikationer: Varetype: PWM-generator Uafhængige knapper: 3 UART-kommunikationsgrænseflade: Send kommandoer To PWM-udgange: Indstil frekvens og pulsbredde Signalbelastningskapacitet: Cirka 20 mA Signalamplitude: Samme som indgangsspænding Frekvensnøjagtighed: 0,3% til 2% Ultrahøj frekvensområde: 1 Hz til 150 kHz Hukommelsesfunktion ved strømsvigt: Afslut dynamisk tilstand; indstillinger gemmes permanent

Anvendelsesscenarier: Flere kontrolmetoder og driftstilstande

PWM-frekvens: Justeringsområde 1Hz-150kHz

123: 123Hz

023: 23Hz

12.3: 12.3kHz

1.23: 1.23kHz

123.: 123kHz

0.23: 0.23kHz

0: Den tilsvarende PWM opretholder et lavt niveau

100: Den tilsvarende PWM kan
