Produktbeskrivelse:

Antal: 1 sæt

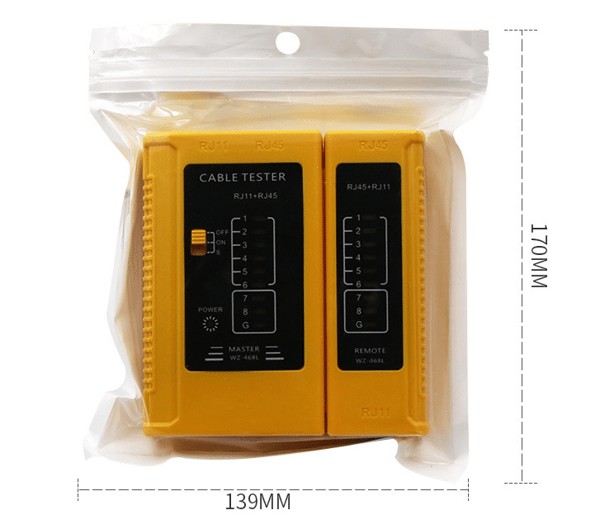

Emballage: plastikposeemballage

Produktnavn: Internettesttelefon.

Strømforsyning: 9V batteri (inkluderet)

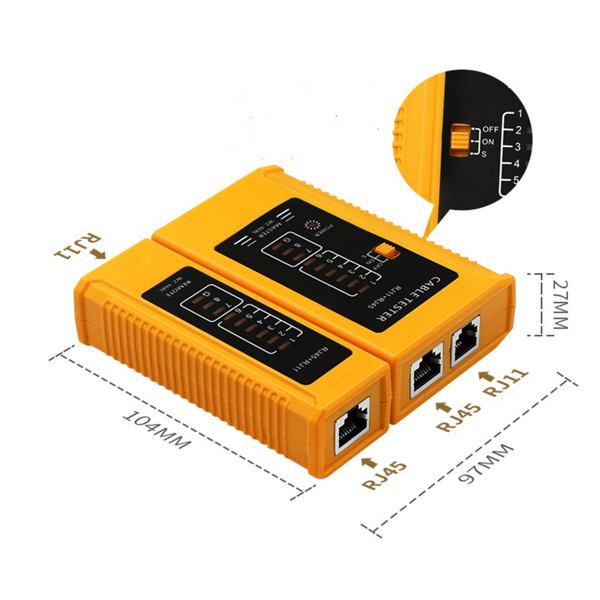

Taget: RJ11/RJ45

Produktmateriale: PC-materiale.

Farve gul

Vægt: 101G (total vægt)/136G (total vægt + batteri)

Formål: RJ11/RJ45 portkabeldetektion og fejlfinding

Instruktioner:

1. Funktion

1. Test snoede par 1, 2, 3, 4, 5, 6, 7, 8, G en efter en (par) og skelne dem

Bestem hvilken ledning (lige) der er forkert, kortslutning eller åben kredsløb.

2. ON-kontakten er den normale testspeed, \"S\" er den hurtige testspeed, og 0FF er linjetesteren slukket.

2. Test af snoede par

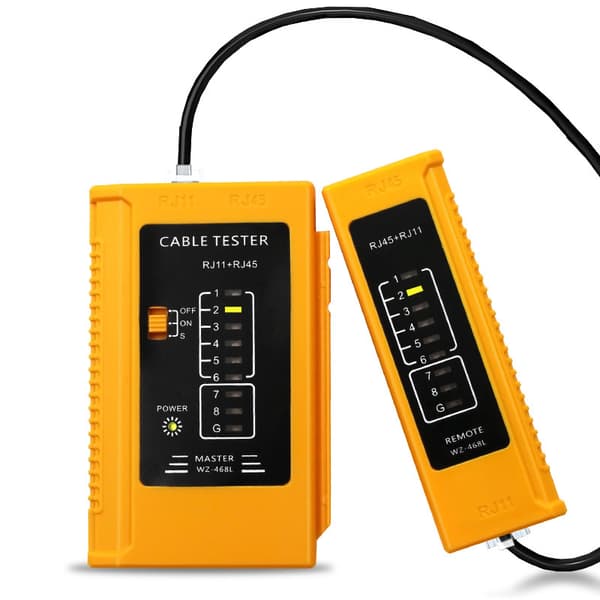

Tænd for strømmen, indsæt netværkskabelstikket i henholdsvis hovedtester og fjernbetjeningstester, hovedindikatorlampen skifter fra 1

til G blinker en til en, som vist i legenden nedenfor:

Primær tester: 1-2-3-4-5-6-7-8-G

Fjernbetjeningstester: 1-2-3-4-5-6-7-8-G (RJ45)

1-3-------(RJ11)

Hvis ledningen ikke er normal, vises følgende på skærmen:

1. Når et af netværkskablerne, f.eks. linje 3, er afbrudt, lyser lamperne på hovedtester og fjernbetjeningsterminal #3 ikke.

2. Når flere linjer ikke er forbundet, lyser LED'erne ikke. Når mindre end 2 netværkskabler er forbundet, lyser LED'erne ikke.

3. Når netværkskablerne i begge ender er nede, f.eks. linje 2/4 er nede, vil displayet være som følger:

Hovedtester uændret: 1-2-3-4-5-6-7-8-G

Fjernbetjeningsterminalen er: 1-4-3-2-5-6-7-8-G

4. Når to netværkskabler er kortsluttet, lyser hovedskærmen på testeren ikke, men fjernbetjeningsterminalen viser en kortslutning.

De to lysledninger er svagt lyse. Hvis der er mere end 3 ledninger (inklusive 3 ledninger) og der er en kortslutning, vil alle kortsluttede ledninger være

Ingen lys er tændt
