Beskrivelse

Odv- er specielt designet til klassiske værter og arkadelister.

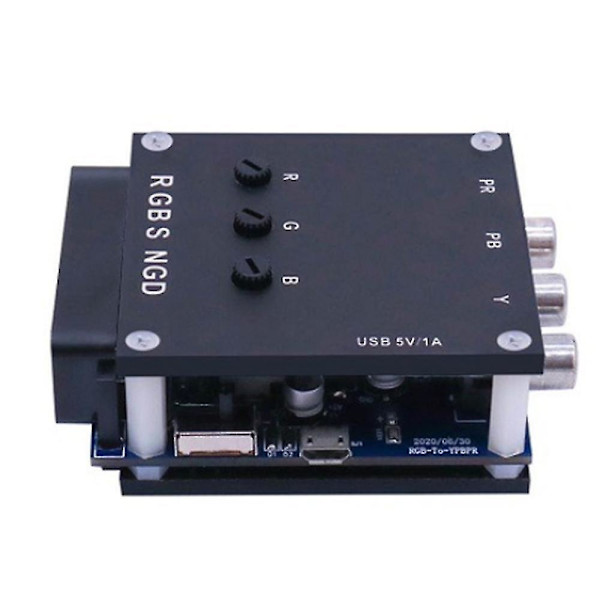

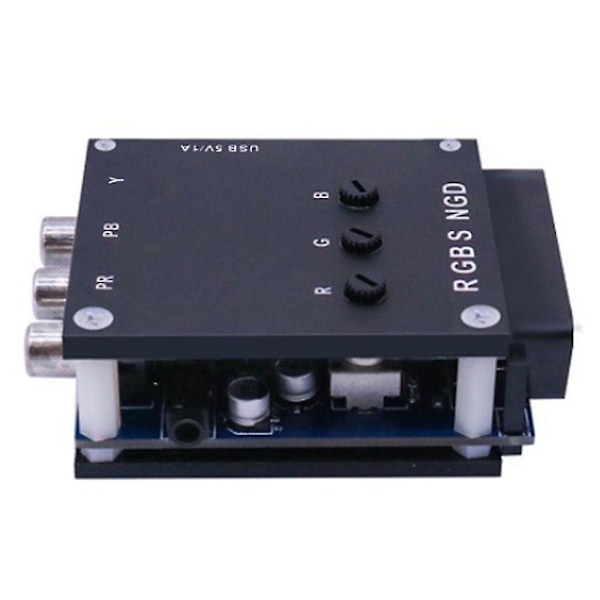

Den bruger et højhastighedsforstærkerkredsløb til at identificere de bedste signaler fra forskellige konventionelle værter, konvertere dem til komponentsignaler, forbinde til tv, digitale multiplikatorer og andet udstyr for at give gamere den bedste native billedoplevelse. R-knappen, G-knappen og B-knappen på produktet kan justere farveniveauerne for røde, grønne og blå signaler separat for at imødekomme gamernes farvebehov. LM1881-switch-separationschip er tilføjet for at adskille og behandle forskellige synkroniseringssignaler fra hjemmevært og arkadebundkort.

input: -USB 5V / 1AInput-grænseflade: Europæisk standard scart-input-grænseflade, universelt stik. Inputformat: understøtter alle analoge signalinput, speciel chip understøtter separat arkade-signal. 240P

/ 480i / 288P / 576i / 480P / 720P / 1080i Output-grænseflade: YPBPR-komponentoutput Output-signal: analogt signal ved konvertering Forsinkelse: analog kredsløbskonvertering uden at tilføje yderligere nulforsinkelse Produktstørrelse: 75 x 57 x 26mm Konverteringsretning: ensrettet konvertering, til komponent, omvendt Installationskonfiguration1.

Forbind vært / substrat rgb-output til odv-rgb scart / universel input-grænseflade2.

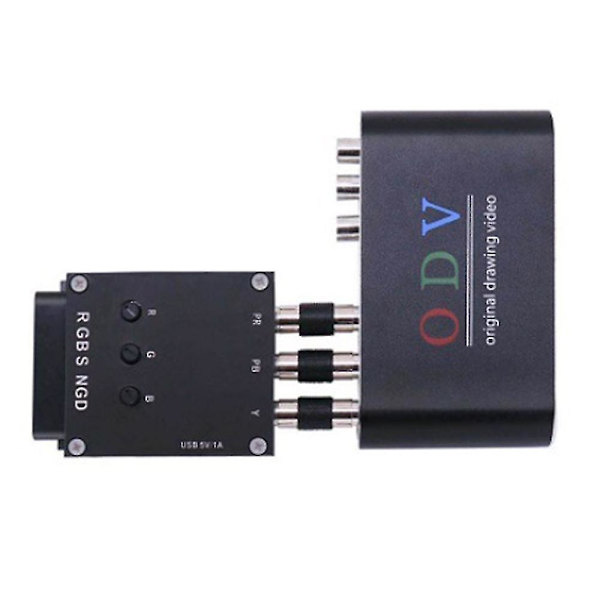

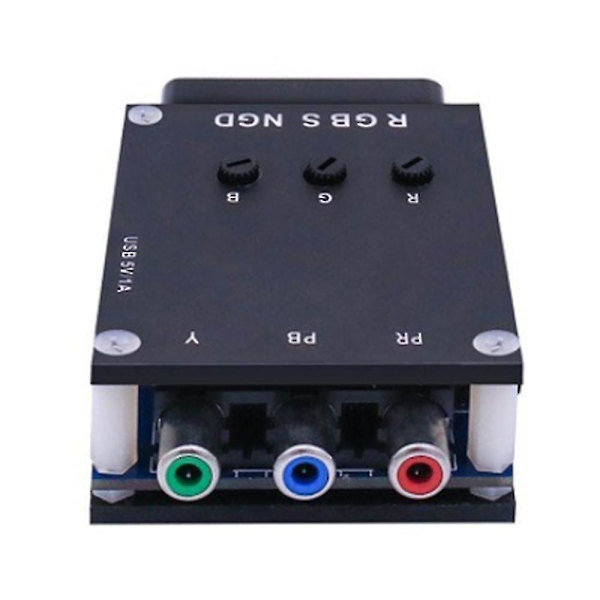

Komponentoutputterminalen på bagpanelet på odv-rgb, forbundet til inputtet på komponent-tv'et3.

Forbind ekstern om nødvendigt, brug 5V-forsyning og tilslut til usb-port4.

Forbind lydoutput til lydudstyr eller venstre og højre kanalinput på odv5.

Brug R-tast, G-tast og B-tast på produktet til at justere farven på henholdsvis røde, grønne og blå signaler.6.

Brug synkroniseringssignalskontakten til at skifte mellem de to signaler Farve: sort Materiale: ABS Pakkens indhold: 1 * SCART til YPBPR Transkoder Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk:

Lys og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare.

Den tilladte målefejl er +/- 1-3cm.
