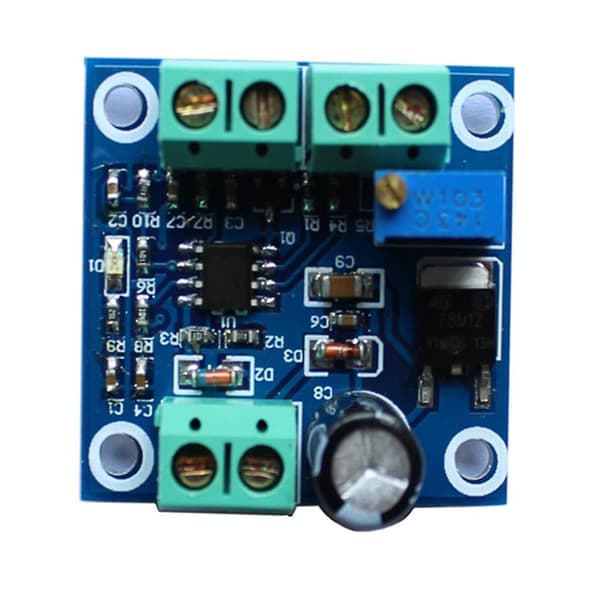

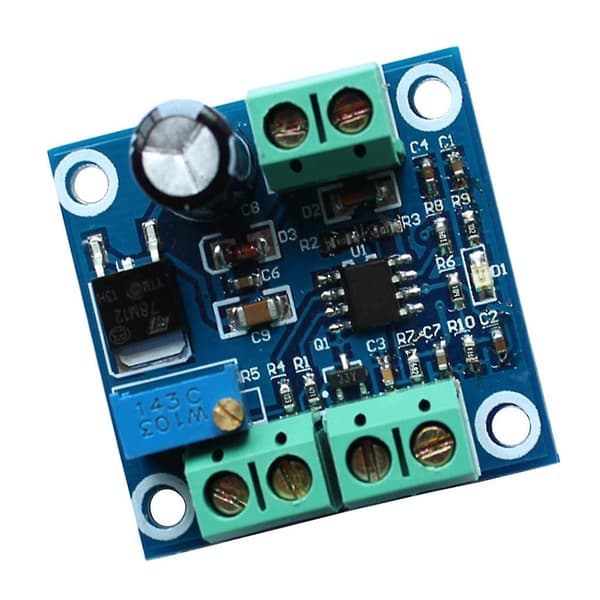

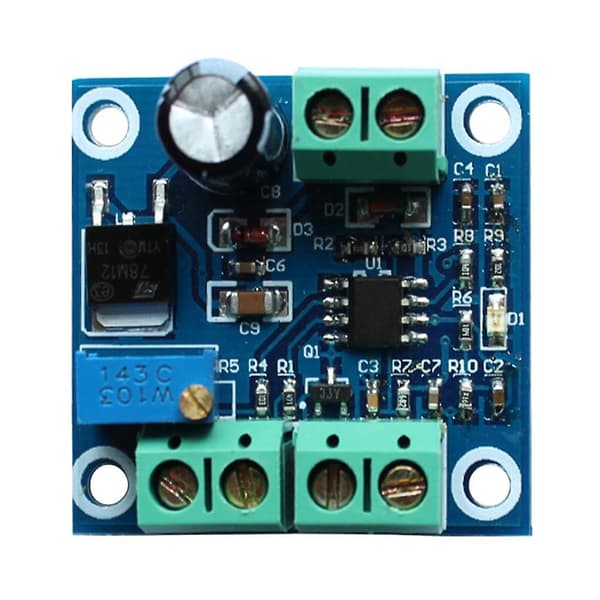

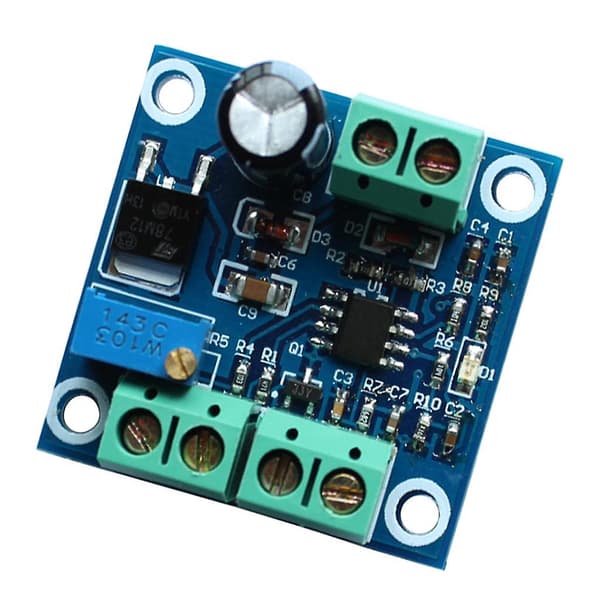

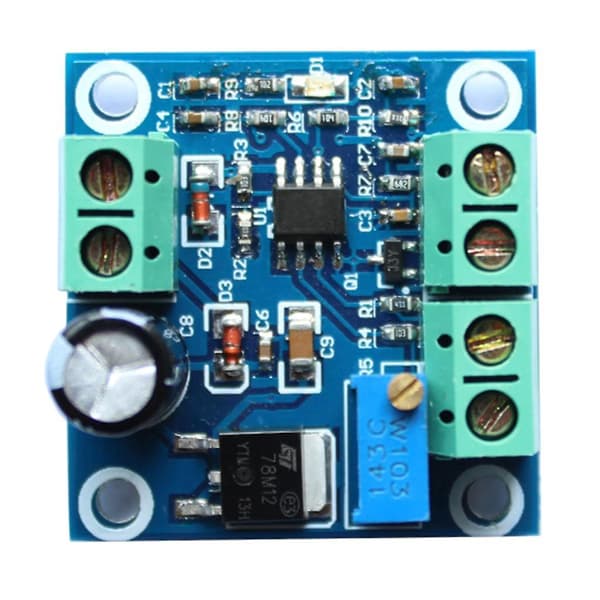

Dette LC v2F modul kan generere forskellige frekvenser i henhold til forskellige indgangsspændinger, og det kan transformere 0-10V spænding til 0-10KHz frekvenspulssignal.

Driftsspænding: 13.5V-30V

Indgangs Kontrollerbar Spændingsområde: 0-10V

Udgangsfrekvensområde: 0-10KHz



Specifikation:



Interface definition

VCC: driftsstrøm

GND: strømforsyningens jord

IN+: indgangsspænding

IN-: indgangsjord

OCOUT: signal kollektor udgangsport (hvis du bruger den med driver, kan den bruges)

FOUT: frekvensudgangsport (universel frekvensudgangsport)

To uafhængige udgange, OC-OUT er NPN, og FREQ-OUT er IC-udgang. Den fælles katodeende er med den negative GND af strømforsyningen. Når den fælles anode tilsluttes, bruges den med strømforsyningen positiv. Hvis forbindelsen er fælles anode og strømforsyningen er 13-24V, skal du seriekoble en 2.7K ohm modstand; hvis strømforsyningen er 12V, skal du seriekoble en 330 ohm modstand.

Tilslut frekvenspulssignalet til F, og der er en tilsvarende spændingsudgang ved terminalen. Korrespondance mellem input og output: 1V=1KHZ 10V=10KHZ. Hvis der er en afvigelse, kan du justere potentiometeret på kortet for at kalibrere.



Pakken indeholder:



1 stk. Spænding til Frekvens Konverteringsmodul
