1、Modulet kan styre den frekvens, der genereres i henhold til det indgående spændingsniveau
2、I henhold til niveauet af den indgående spænding vil frekvensen af udgangen også ændre sig proportionalt med forholdet.
3、Strømforsyningen har anti-reverse funktion
4、Strømindikatoren lyser efter tænding
5、Materiale af høj kvalitet kan sikre produktets holdbarhed
\r
Funktioner:\r
\r
\r
1. Modulet kan styre den frekvens, der genereres i henhold til det indgående spændingsniveau\r
\r
\r
2. I henhold til niveauet af den indgående spænding vil frekvensen af udgangen også ændre sig proportionalt med forholdet.\r
\r
\r
3. Strømforsyningen har anti-reverse funktion\r
\r
\r
4. Strømindikatoren lyser efter tænding\r
\r
\r
5. Materiale af høj kvalitet kan sikre produktets holdbarhed\r
\r
\r
\r
\r
\r
Specifikation:\r
\r
\r
\r
\r

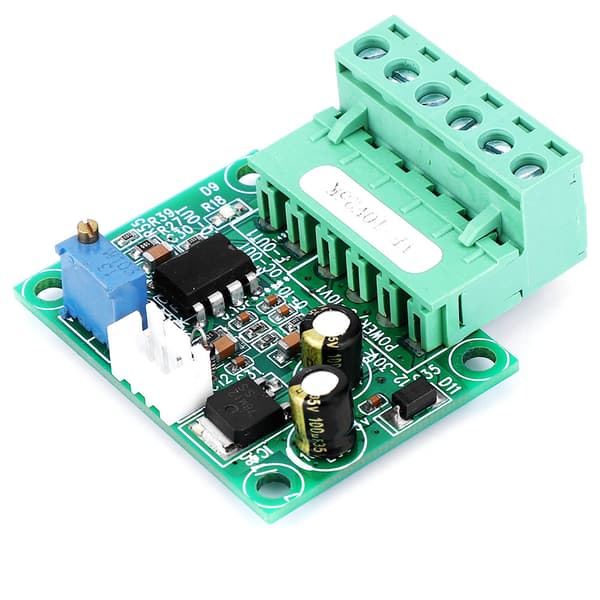

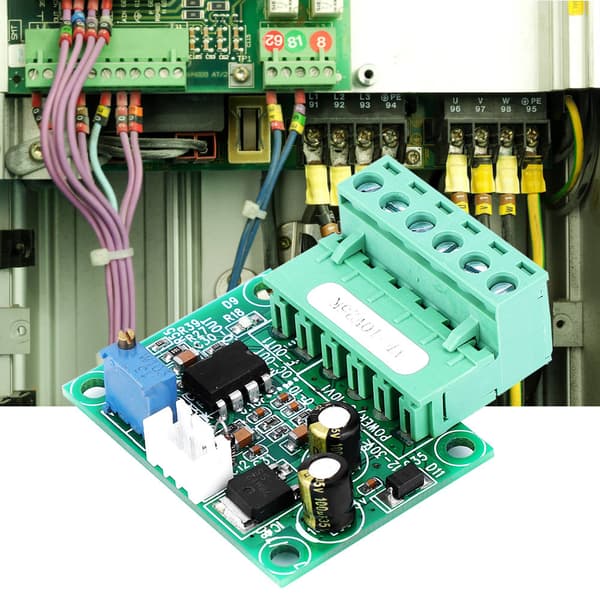

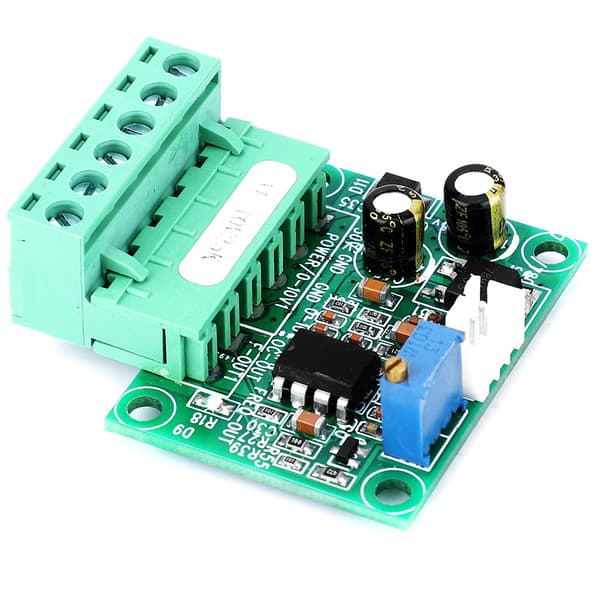

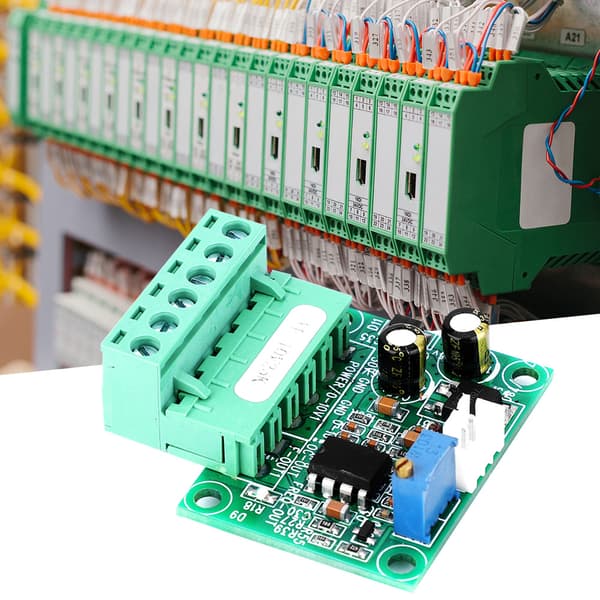

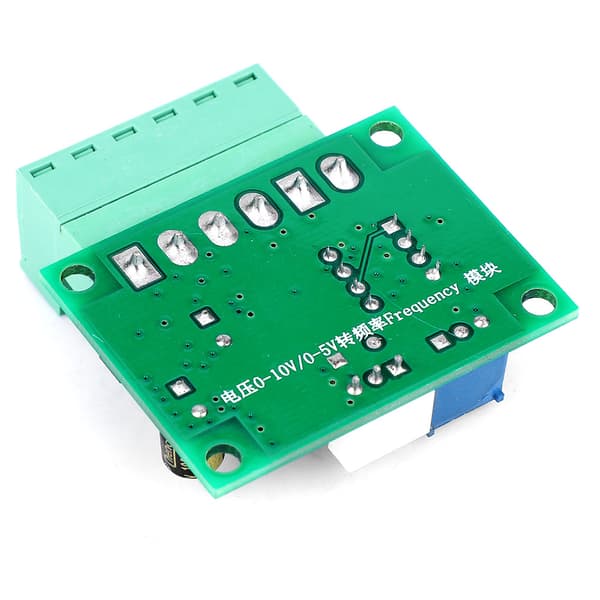

Varetype: Spændingsfrekvensomformer modul\r
\r
\r
Model: VF-10V25KHz\r
\r
\r
Indgangsstyringsspændingsområde: 0-10VDC\r
\r
\r
Indgangsstrømforsyningen har et spændingsområde på 12-30 VDC. Det anbefales, at strømforsyningsspændingen er 15-24 VDC. Når 12V-niveauet indtastes, kan strømforsyningen ikke forsynes med 12VDC, og mindst 15VDC eller mere. Ved 24 niveauer skal strømforsyningen forsynes med 24VDC.\r
\r
\r
Strømforsyningens aktuelle krav: større end 30MA\r
\r
\r
Montering fast: 4 x M3 skruehuller\r
\r
\r
Størrelse: Ca. 4,7 x 4,5 x 1,7 cm / 1,9 x 1,8 x 0,7 tommer\r
\r
\r
\r
\r
\r
Pakkeliste:\r
\r
\r
1 x Spændingsfrekvensomformer modul\r
\r
\r
\r
\r
\r
Instruktioner til brug og ledningsføring:\r
\r
\r

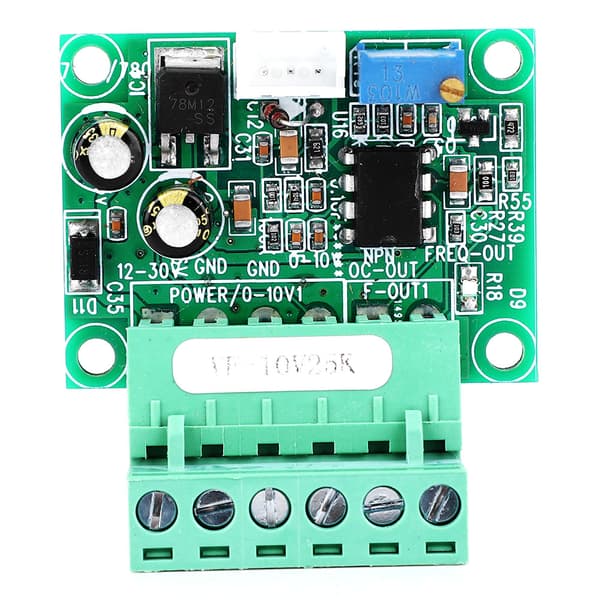

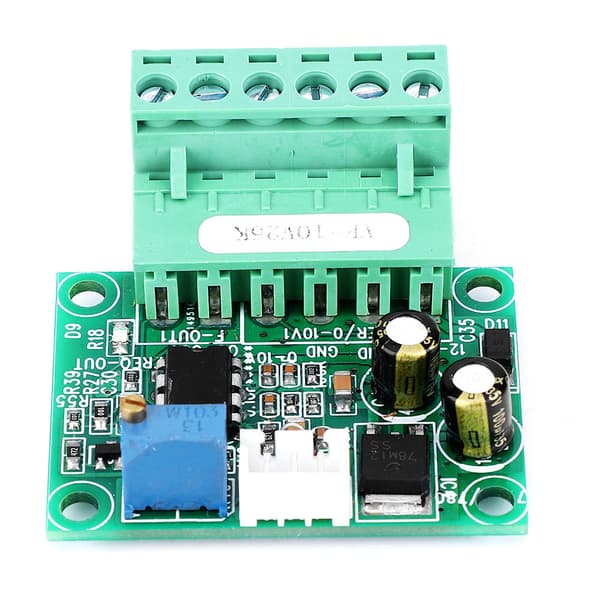

Der er et silketryksmærke på toppen af modulet. Det kan tilsluttes i henhold til mærket. Betydningen af mærket er som følger:\r
\r
\r
0-10V: Det analoge spændingssignal indtastes til den positive terminal.\r
\r
\r
GND: Fælles jord, GND.\r
\r
\r
12-30V: Strømindgang positiv terminal.\r
\r
\r
GND: strøm jordledning\r
\r
\r
OC-OUT: signal kollektor udgangsport (brug denne udgangsport, når den er udstyret med en driver)\r
\r
\r
FREQ-OUT: frekvensudgangsport (fælles frekvensudgangsport)\r
\r
\r
To uafhængige udgange, OC-OUT er NPN og FREQ-OUT er IC-udgang. Den fælles katodeende bruges med den negative GND af strømforsyningen. Når den fælles anodeledning bruges med strømforsyningen, når den fælles anodeledning er 13-24V, er det nødvendigt at strenge en 2.7KR modstand. Fælles anodeledning, når 12V strømforsyning, til at strenge en 330R modstand.\r
\r
\r
\r
\r
\r
Et eksempel på den lineære korrespondance mellem spænding og frekvens:\r
\r
\r
1V konverteret til 2500Hz\r
\r
\r
Konverter 5V til 12.5KHz\r
\r
\r
Konverter 10V til 25KHz\r
