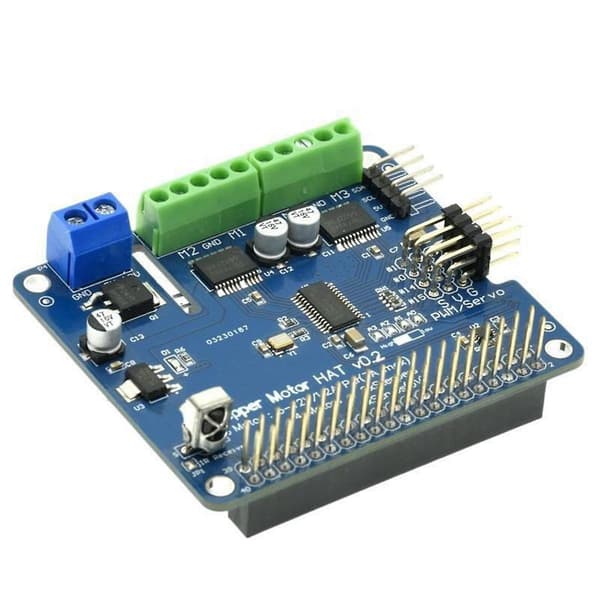

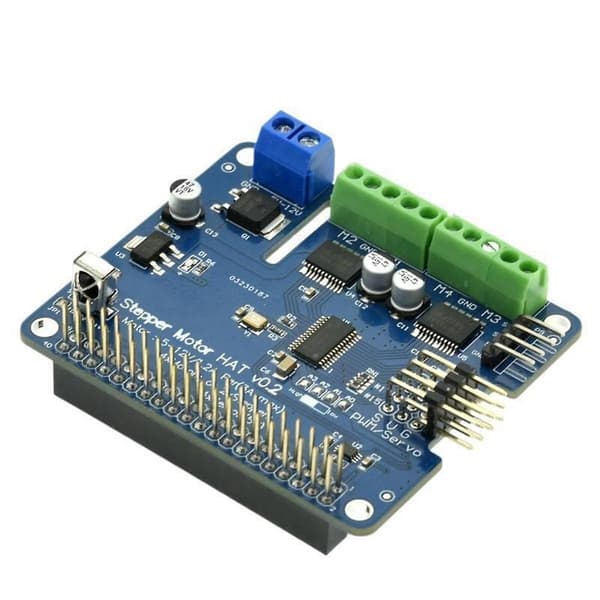

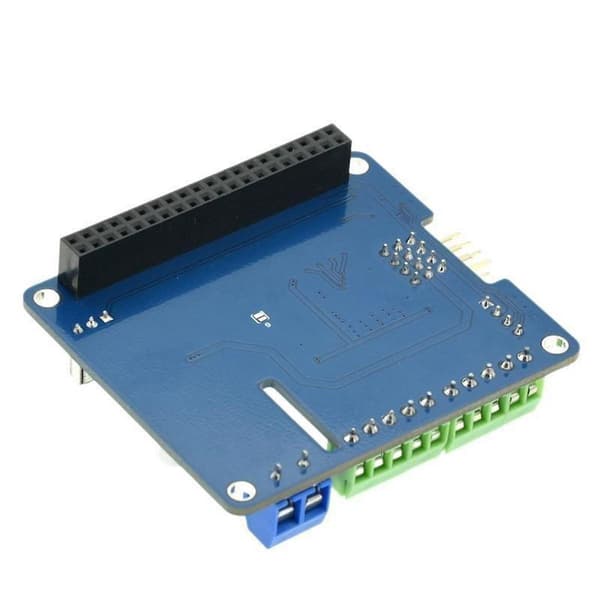

Produktintroduktion: Dette udvidelseskort er en fuldt udstyret robotudvidelsesversion på markedet, der kan understøtte flere motorer/steppermotorer/servos (Stepper/Motor/Servo) på samme tid, og kan stables for at udvide flere kontrolgrænseflader. Det er især velegnet til applikationer som f.eks. DIY-robotter, smarte biler, robotarme, /tilter osv. Kontrolgrænsefladen bruger simpelthen I2C-grænsefladen og er kompatibel med 3.3/5V-niveauer, så den også er velegnet til andre udviklingskort på markedet.

Bemærk: På grund af forskellige batcher kan udseendet, farven og de trykte ord på produktet variere, hvilket ikke påvirker dets brug.



Funktioner:

1. Enkelt strømforsyning, det normale driftsstrømforsyningsinterval er 5V~12V; (Vælg venligst den korrekte indgangsstrømforsynings spænding og strøm i henhold til den motorstyringsspænding, du styrer)

2. Komplette dataindgangs-/udgangsfunktioner via I2C-bussen for ,

3. En I2C-grænseflade, kompatibel med 5V-niveau, kan styres af eller andre udviklingskort

4. En I2C-grænseflade kan tilsluttes sensorer for at udvide applikationer

5. Udvidelseskortets adresse bestemmes af 4 adresseben, og maksimalt 16 udvidelseskort kan bruges på samme tid.

6. Understøtter 16 PWM-kanaludgange og kan styre 16 servos eller LED-lys.

7. 12-bit opløsning, justerbar PWM-frekvens op til 1.6KHz, konfigurerbar push-pull eller open-drain udgang

8. Understøtter 4-vejs servo-grænseflade og 3P standardgrænseflade for at lette tilslutning af servo og LED-lys.

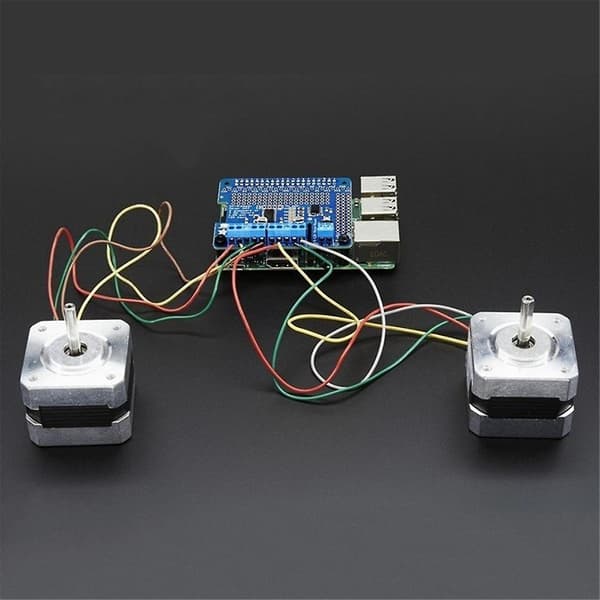

9. Understøtter 2-kanals 6V~12V steppermotorer, Understøtter 4-kanals 6V~12V reduktionsmotorer

10. Understøtter infrarød modtagefunktion for bekvem infrarød styring

spec:

Arbejdsspænding: 5V~12V

Grænseflade: I2C

Grænseflade

1. 4-vejs servo-grænseflade (#0, #1, #14, #15)

2. 4-vejs motorgrænseflade (M1, M2, M3, )

3. 2-vejs steppermotor-grænseflade (M1+M2, M3+)

4. I2C-grænseflade

størrelse: 65 x 56 x 21mm

Materiale: PCB

farve: blå



Pakkeindhold:

1 x Udvidelseskort



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysreflektion og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3cm.
