1、Gensidig induktansstrømovervågning, høj nøjagtighed i strømregistrering, stabil ydeevne, sikker isolering af input og output.
2、Den målte strøm AC: 0-10A / 20A / 50A kan vælges.
3、Udgangssignal DC: 0-5V / 0-10V / 4-20mA tre former er tilgængelige.
4、Installation og brug er enkel og bekvem, der er ingen grund til at tilslutte DC-serien i kredsløbet under måling.
5、Gennemgående hjertestrukturdesign, isolering tåler spænding op til 2000V AC.

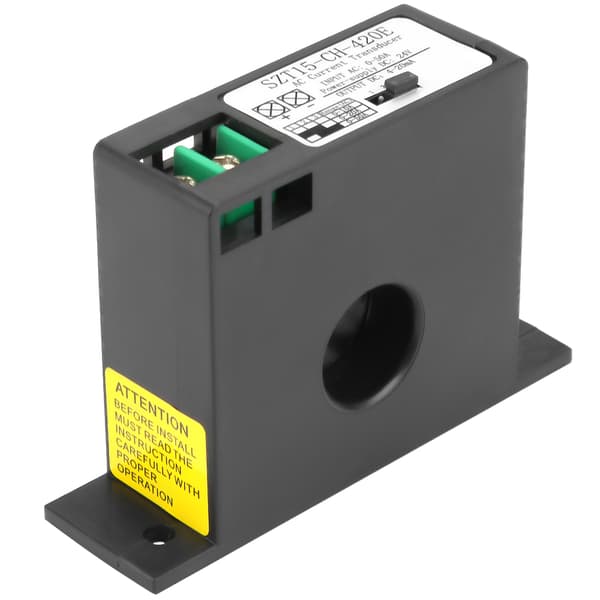

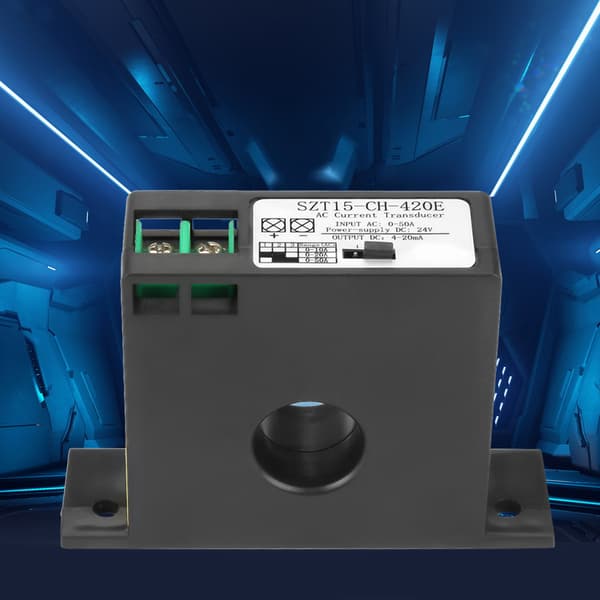

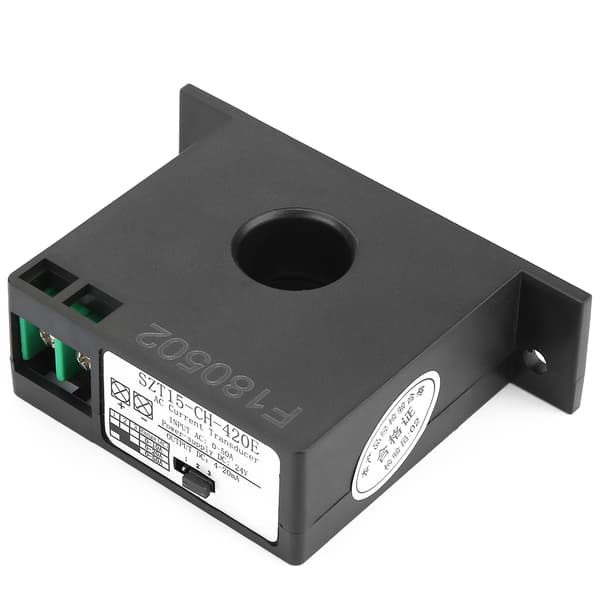

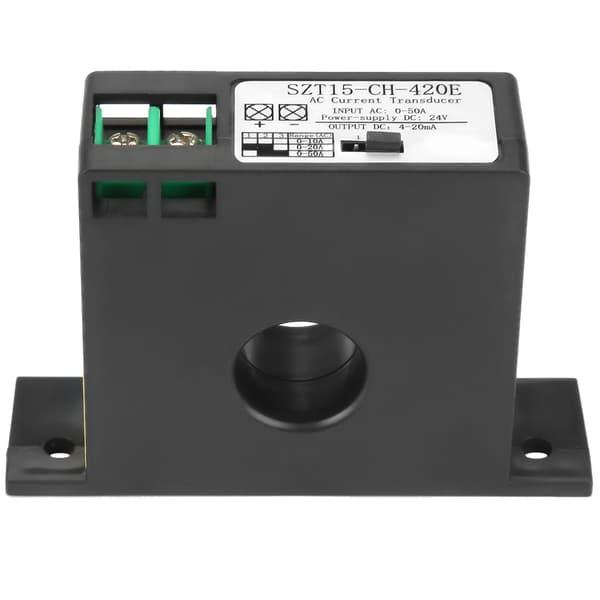

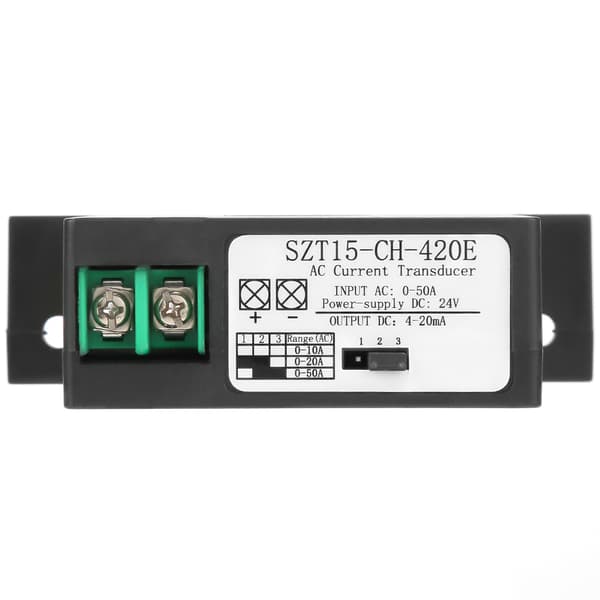

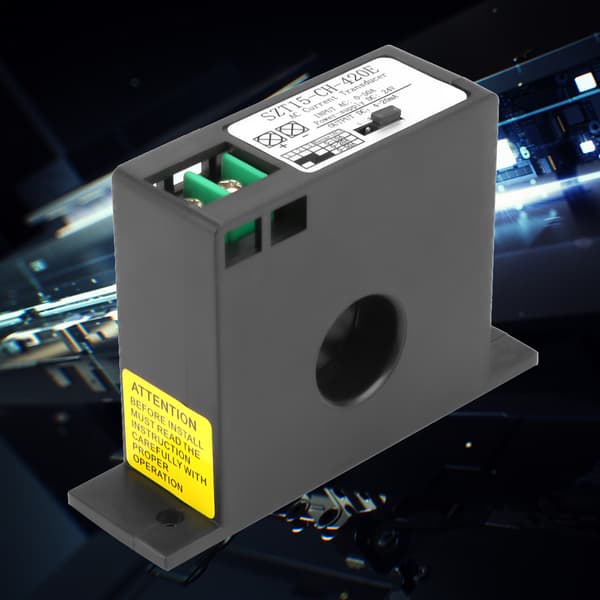

SZT15-CH-420E AC-strømtransduceren giver isoleret realtidsmåling af AC-strøm i nettet eller kredsløbet og konverterer den til et 0-5V/0-10V eller 4-20mA DC-strømudgangssignal. Den kan parres med forskellige AD'er og udgøre forskellige digitale centraliserede indsamlingssystemer. Eller output til PLC for at danne et automatisk kontrolsystem, eller for at matche de traditionelle analoge og digitale indikeringsinstrumenter, vis den målte værdi. r
r
Funktioner: r
1. Gensidig induktansstrømovervågning, høj nøjagtighed i strømregistrering, stabil ydeevne, sikker isolering af input og output. r
2. Den målte strøm AC: 0-10A / 20A / 50A kan vælges. r
3. Udgangssignal DC: 0-5V / 0-10V / 4-20mA tre former er tilgængelige. r
4. Installation og brug er enkel og bekvem, der er ingen grund til at tilslutte DC-serien i kredsløbet under måling. r
5. Gennemgående hjertestrukturdesign, isolering tåler spænding op til 2000V AC. r
6. Magnetisk hysterese mindre end 1%, kan bruges under stærke magnetfeltforhold. r
7. Det ydre hus er lavet af selvslukkende materiale, sikkert og holdbart. r
8. Den bruges til AC-strømovervågning, detektering, strømoverbelastningsbeskyttelse og bruges også som en elektronisk kontakt til automatiske kontrolsystemer. r
9. Den er velegnet til forskellige applikationer, der kræver strøm- og spændingskonvertering. r
10. Den har egenskaberne stærk overbelastningskapacitet, høj præcision, høj isolering, høj sikkerhed, lavt strømforbrug og stærk anti-interferenskapacitet. r
r
Specifikation: r
Produktnavn: AC-strømtransmitter r
Model: SZT15-CH-420E r
Strømforsyning: r
Spændingsudgangstype, selvforsynende strømforsyning kræver ingen ekstern strøm. r
Strømudgangstype kræver ekstern DC: 24V ± 10% r
Indgangsforsyningsstrøm (AC): r
0-10A / 20A / 50A (SZT15-serien) r
0-100A / 150A / 200A (SZT20-serien) r
Udgangstype (DC): r
Spændingsudgangstype: 0-5V/10V r
Strømudgangstype: 4-20mA r
Tænd minimum: r
0,5±0,2A (rund type) r
1,5±0,2A (klemme type) r
Højeste strøm gennem strøm: 2100%, forsyningsstrømmen må ikke overstige 2100% af den nominelle værdi r
Strømforbrug: ≤1W r
Bånd: ≤1% r
Nøjagtighed: ±1% r
Maksimal lækstrøm: ≤0,1mA r
Linearitet: 10%-100% r
Svartid: ≤200ms r
Gennem hjertetrådens diameter: 0,35-20mm r
Arbejdstemperatur: -20-60 °C r
Arbejdsfugtighed: 5-95% (ingen kondensering) r
Husets materiale: selvslukkende materiale ABS (Cycolac 94v-0) r
Isolering tåler spænding: 2000VAC 50/60Hz 1min r
r
r
r
r
Pakkeliste: r
1 * AC-strømtransducer r
r
r
r
r
r
r
Arbejdsprincip: r
1. Baseret på elektromagnetisk induktion vil induktiv strøm blive genereret, når strømmen i kredsløbet ændres. Konverter stor strøm til standard lille strøm gennem transformer, r
2. Gennem relevant signalbehandlingskredsløb og udgangsstyrekredsløb kan DC-strømsignalet på 0-5/10v eller 4-20ma udsendes og overføres til næste niveau system. r
