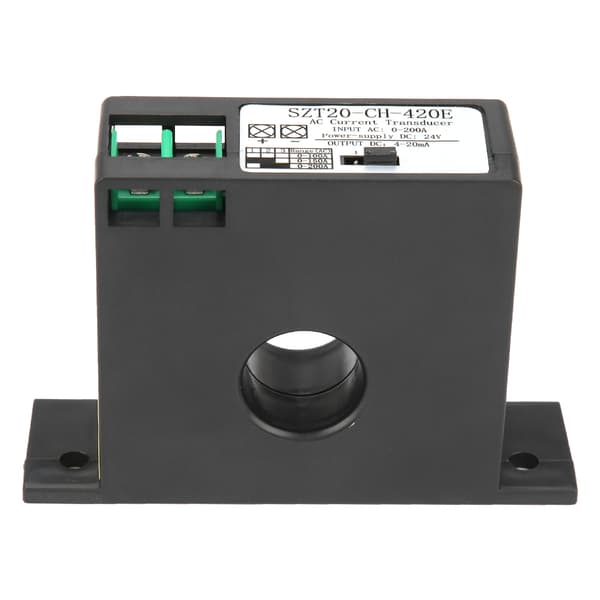

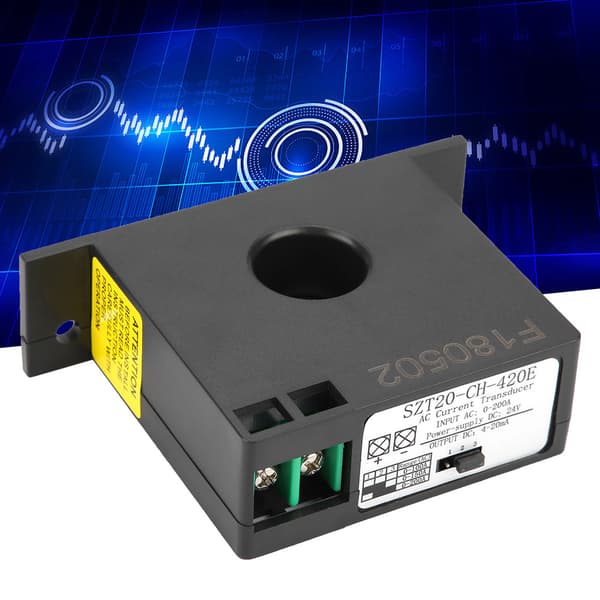

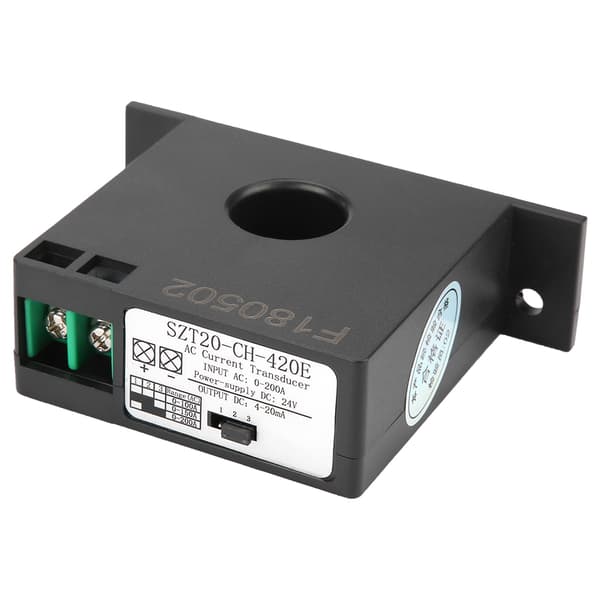

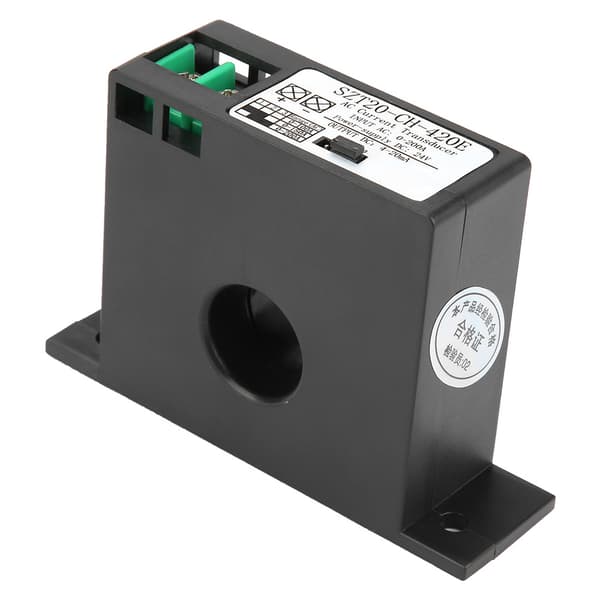

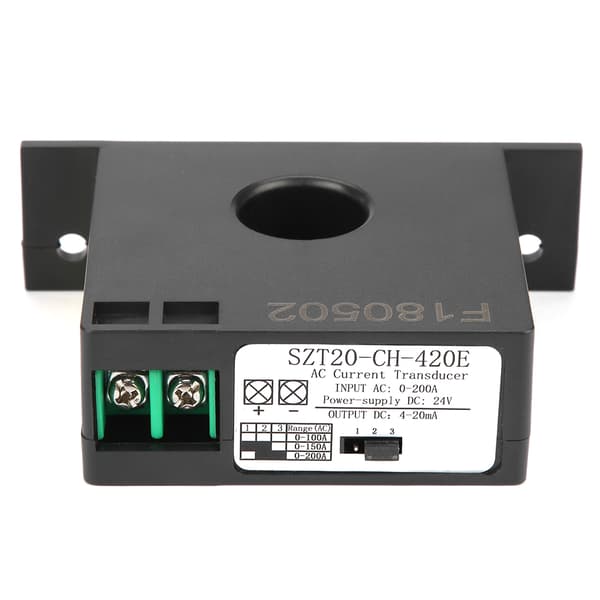

SZT20-CH-420E AC strømtransduceren giver real-tids isoleret måling af AC strøm i nettet eller kredsløbet og konverterer det til et 0-5V/0-10V eller 4-20mA DC strømudgangssignal. Den kan parres med forskellige AD og udgøre forskellige digitale centraliserede indsamlingssystemer. Eller output til PLC'en for at danne et automatisk kontrolsystem, eller for at matche de traditionelle analoge og digitale indikeringsinstrumenter, vise den målte værdi.Funktioner:1. Gensidig induktans strømovervågning, høj strømdetekteringsnøjagtighed, stabil ydeevne, sikker isolering af input og output.2. Den målte strøm AC: 0-10A / 20A / 50A, 0-100A / 150A / 200A kan vælges.3. Outputsignal DC: 0-5V / 0-10V / 4-20mA tre former er tilgængelige.4. Installation og brug er nem og bekvem, der er ikke behov for at forbinde DC-serien i kredsløbet under måling.6. Magnetisk hysterese mindre end 1%, kan bruges under stærke magnetfeltforhold.7. Det ydre kabinet er lavet af selvslukkende materiale, sikkert og holdbart.8. Det bruges til AC strømovervågning, detektion, strømoverbelastningsbeskyttelse og bruges også som en elektronisk kontakt til automatiske kontrolsystemer. 10. Det har karakteristika af stærk overbelastningsevne, høj præcision, høj isolering, høj sikkerhed, lavt strømforbrug og stærk anti-interferensevne.Specifikation:Produktnavn: AC StrømtransmitterModel: SZT20-CH-420EStrømforsyning:Strømudgangstype kræver ekstern DC: 24V ± 10%Input gennemføringsstrøm (AC): 0-10A / 20A / 50A (SZT15 serie) 0-100A / 150A / 200A (SZT20 serie)Output Type (DC):Strømudgangstype: 4-20mASkift til minimum:0.5±0.2A (rund type)1.5±0.2A (klemmetype)Maksimal strøm gennem strøm: 200%, tilførselsstrømmen må ikke overstige 200% af den nominelle værdiStrømforbrug: ≤1WTape: ≤1%Nøjagtighed: ±1%Maksimal lækstrøm: ≤0.1mALinearitet: 10%-100%Responstid: ≤200msGennem hjertetråddiameteren: 0.35-20mmArbejdstemperatur: -20-60 °CArbejdsfugtighed: 5-95% (ingen kondens)Husmateriale: selvslukkende materiale ABS (Cycolac 94v-0)Pakkeliste:1 * AC StrømtransducerArbejdsprincip:1. Baseret på elektromagnetisk induktion vil induktiv strøm blive genereret, når strømmen i kredsløbet ændres. Transformer stor strøm til standard lille strøm gennem transformer,2. Gennem relevant signalbehandlingskredsløb og outputkontrolkredsløb kan DC-strømsignalet på 0-5/10V eller 4-20mA outputtes og transmitteres til det næste niveau system.
