Motordriver: 9V-42V DC strømforsyning, H-bro bipolar konstant faseflowdrev. Maksimalt 4,0A af de otte typer udgangsstrøm.
Motordriver: Energibesparende semi-automatisk strømlåsfunktion, indbygget temperaturbeskyttelse og overstrømsbeskyttelse. De største 32 underinddelinger af de 6 modeller er valgfri.
: 40Ncm hold; Nominel strøm 1,7A og modstand 1,5 ohm; 1,8 . trin vinkel; bipolar 4-leder.
Tips: Tilslut motoren til en konstant strøm- eller chopper-drevcontroller, når du tester motoren. Tilslutning af motoren direkte til en strømforsyning vil ødelægge motoren. Kun urpulssignalet kan være to-faset bipolært for at opnå lav vibration, højeffektivt arbejde.

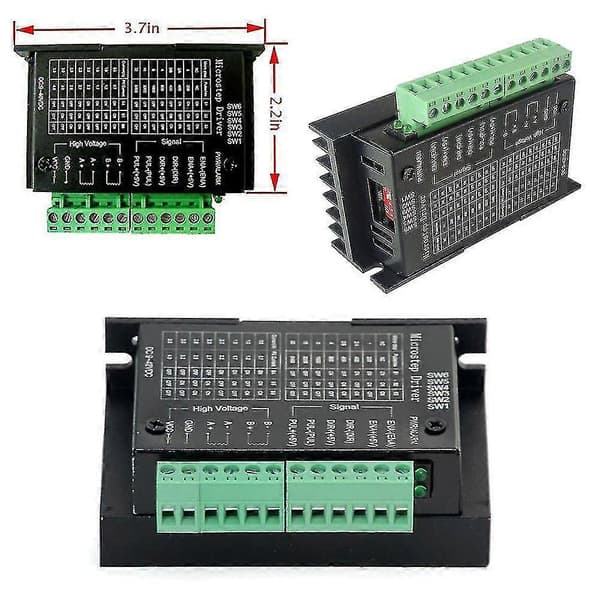

TB6600 Driver:
Enkeltchip bipolar sinus mikrotrinsdriver.
Ny BiCD 0,13 nm proces. Op til 42V.
5 underinddelingsmodus (1/1,1/2,1/4,1/8,1/16,1/32).
Udgangsstrøm: IOUT=4,0A(,i 100ms).
Nominel udgang: IOUT=3,5 A
Modstand(a+)=0,4
Alarmudgangsstiftstrøm: Ialert=1mA
Overvågningsudgangsstift(MO): Imo=1mA
Gennembrud , enkelt strømforsyning.
Indbygget overophedningsbeskyttelseskredsløb (TSD).
Underspændingsbeskyttelse, indbygget (UVLO) kredsløb.
Indbygget overstrømsdetektion (ISD), kredsløb.
Kan styre 2-faset frem- og tilbagegående rotation, med 1-2, W1 -2, 2W1 -2, 4W1 -2 fase excitationsmodus.

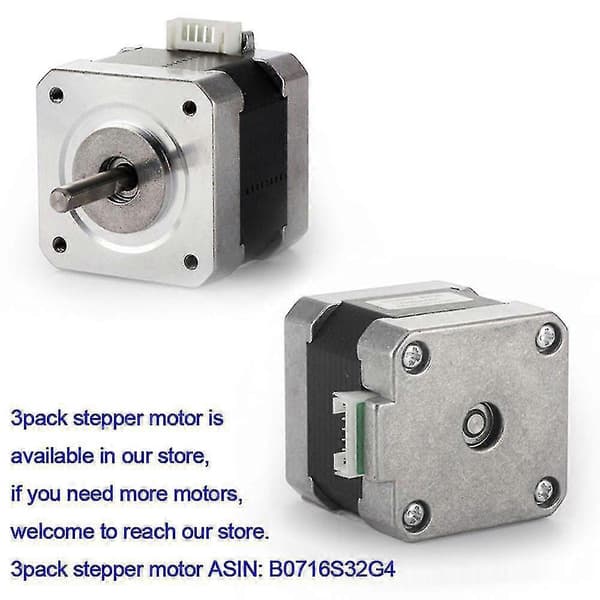

Nema 17 :
Motortype: Bipolar stepper
Fasemodstand: 1,5 Ohm
Faseinduktans: 2,8 mH
Detent : 2,2 N.cm
Inerti: 54g.cm2
Hold : 40N.cm
Trinvinkel: 1,8
Motorvægt: 280g
Trinvinkelnøjagtighed: + -5% (fuldt trin, uden belastning)
Modstandsnøjagtighed: + -10%
Induktansnøjagtighed: + -20%
Temperaturstigning: 80 grader maks. (nominel strøm, 2 faser tændt)
Omgivelsestemperatur: -20 grader - +50 grader
Isolationsmodstand: 100M Min, 500VDC
Isolationsstyrke: 500VAC i en

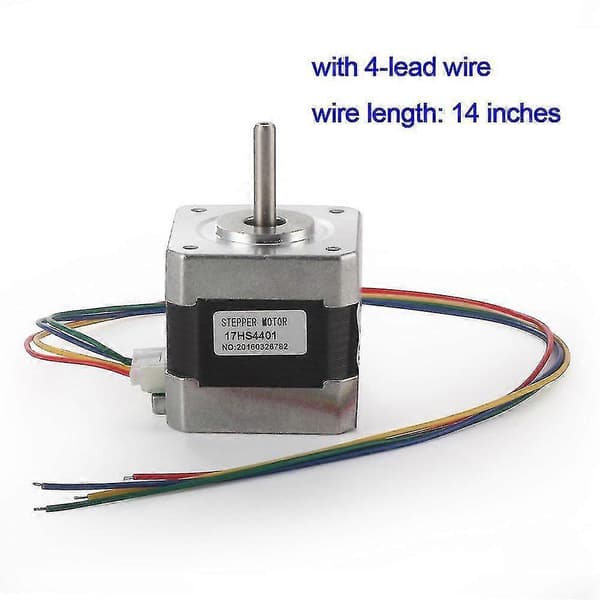

Tilslutning: Rød (A+), Grøn (A-), Gul (B+), Blå (B-)
farve: Sort+sølv
Materiale: ABS+metal

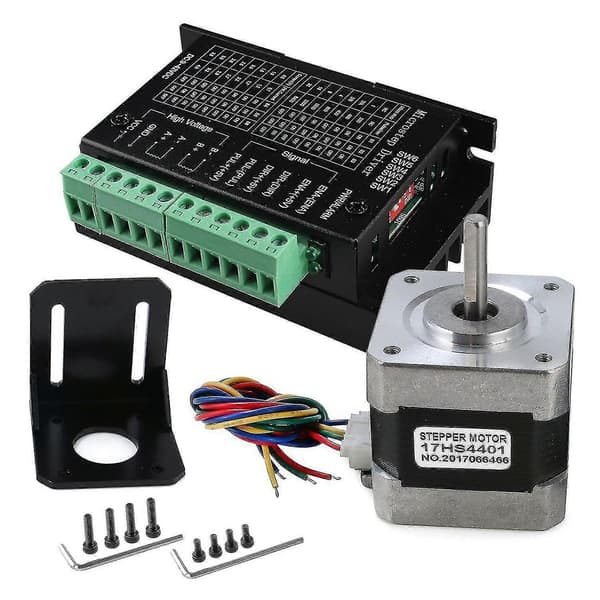

Pakkens indhold:
1 * TB6600 Motordriver
1 * Nema 17 Motor

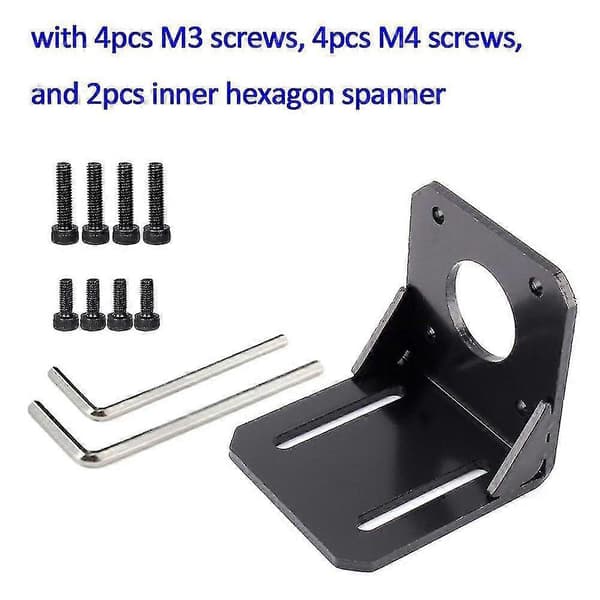

1 * Monteringsbeslag
4 * Skruer
4 * M3 Skruer
2 * Indvendig sekskantnøgle
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
