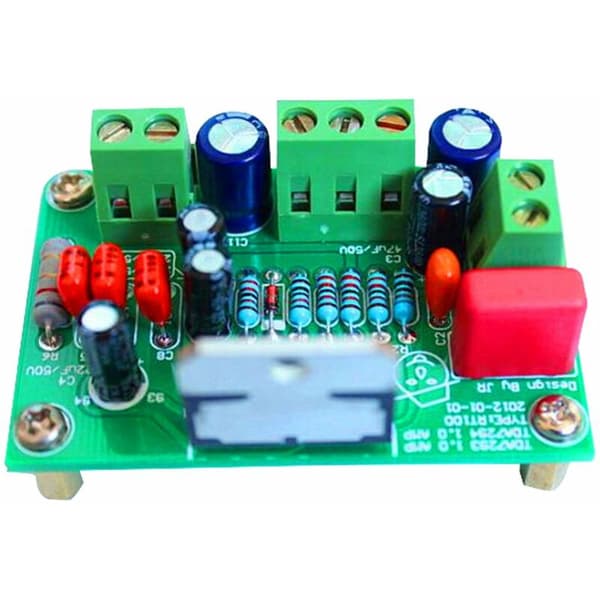

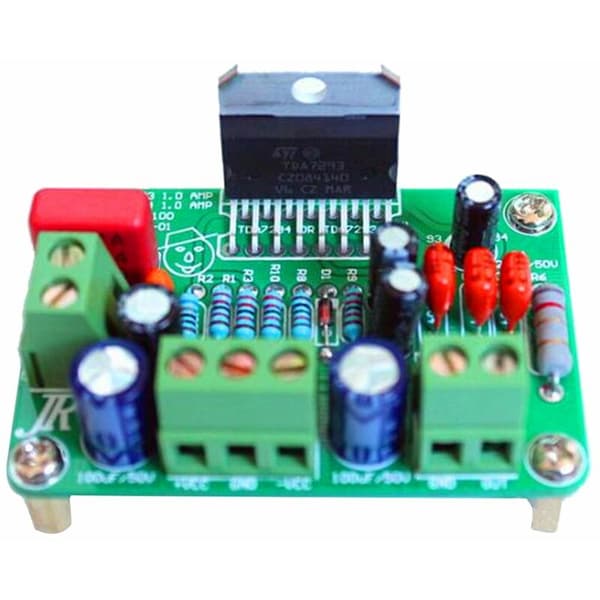

Alle modstande er 1% præcisions-metalfilmmodstande, kondensatorer fra Nikon, Rubycon-lydkondensatorer, Philips CBB-polaritet, 1UF-kondensator med tyske WIMA-kondensatorer. Den nye importerede TDA7294-chip; KB-niveau PCB, alle komponenter er markeret på printpladen, hvilket gør dem nemme at installere. Den forreste ensretter-filterdel efter strømindgangsterminalen (bemærk polariteten af spændingen, strømforsyningen må ikke vendes, da chippen ellers brænder af!) til højre for mono-udgangen.
Det let kompatible TDA7294-kort, nøglen er placeringen af C4-kondensatorerne, som er angivet på kortet; dette design er en vigtig funktion ved dette kort.
Bemærk, at chippen er forbundet til en negativ spænding i pakken. Sørg for god isolering mellem chippen og kølepladen, da der ellers let kan opstå kortslutning til negativ spænding, hvilket kan føre til funktionsfejl eller at IC-kredsløbet brænder af, husk dette!!
Farve: Grøn
Materiale: Plast
Udgangseffekt: 80W (uforvrænget nominel effekt) og 100W spidseffekt (+/- 35V 8 ohm belastning, passende højttalerimpedans 4-8 ohm, kredsløbet er det officielle standardkredsløb, stabilt og pålideligt. Strømforsyningsspænding: Anbefalet ringkernetransformator på dobbelt 26V / 100W eller mere, ensrettet DC-spænding på ca. dobbelt 35V)
Hvis de to dele skal udgøre en to-kanals stereo, anbefales en 200W ringkernetransformator. (DC dobbelt 30-40V)

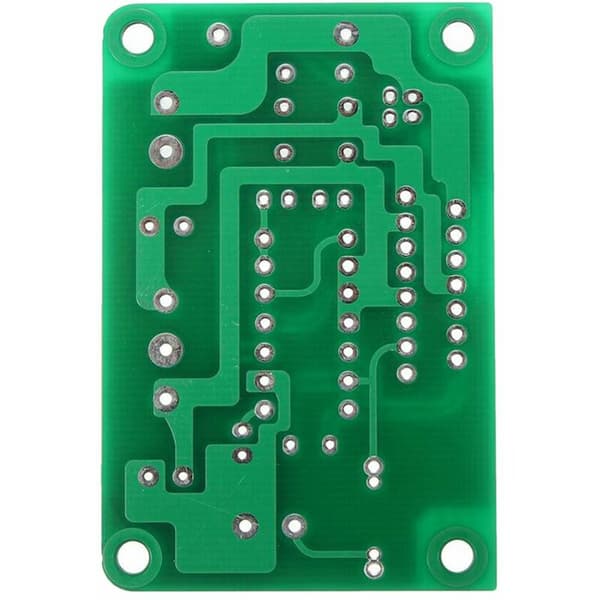

PCB-størrelse: dobbeltsidet 40*60*1.6MM KB

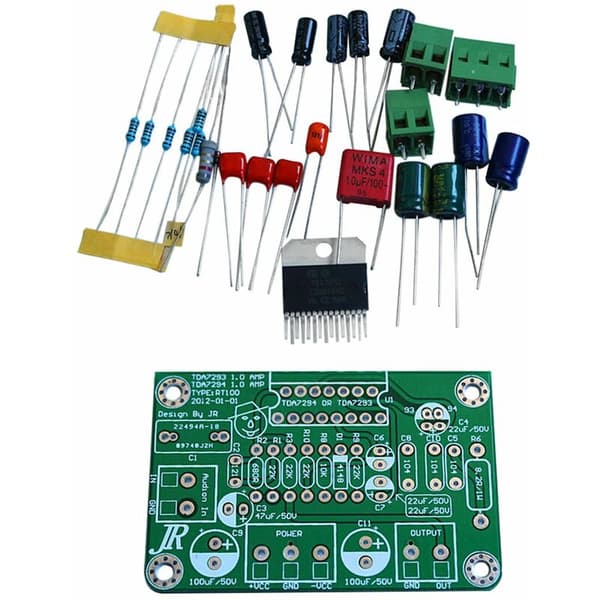

Bemærk: reservedele, købere skal selv lodde dem.
Pakken indeholder:
1x TDA7294 forstærkersæt
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysoptagelse og forskellige skærme kan gøre, at farven på objektet på billedet afviger en smule fra den virkelige vare. Den tilladte målefejl er +/- 1-3 cm.
