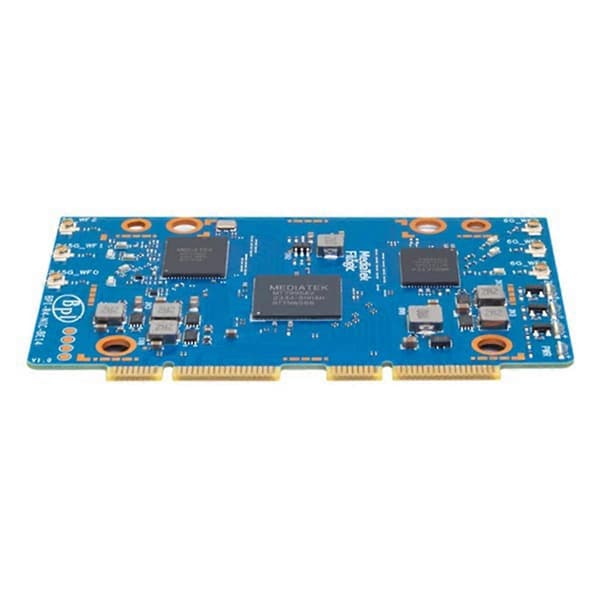

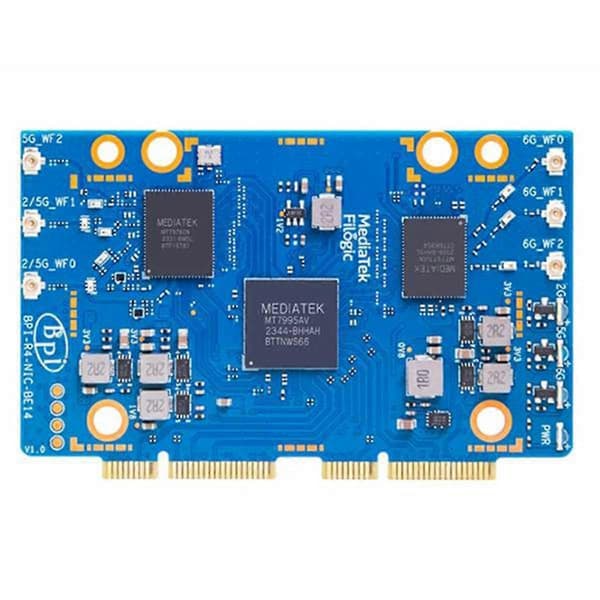

-R4-NIC-BE14 er et 51x82mm WiFi7 modul med MT7995AV, der understøtter Wi-Fi7 teknologi og er IEEE802.11a/b/g/ac/ax/be kompatibel, 2.4GHz 2x2, 5GHz 3x3 3ss og 6GHz 3x3 3ss BE13500 Wi-Fi subsystem. MT7995AV tilbyder funktionsrig trådløs forbindelse med høje standarder og leverer pålidelig, omkostningseffektiv gennemstrømning fra en udvidet afstand.
De optimerede Wi-Fi basebånds algoritmer giver fremragende ydeevne. Det intelligente design anvender en højeffektiv offload engine og hardware databehandlingsacceleratorer, som fuldt ud aflaster Wi-Fi opgaven fra host processoren. MT7995AV er designet til at understøtte standardbaserede funktioner inden for sikkerhed, servicekvalitet og reguleringer, hvilket giver slutbrugerne den største ydeevne til enhver tid og under alle omstændigheder.

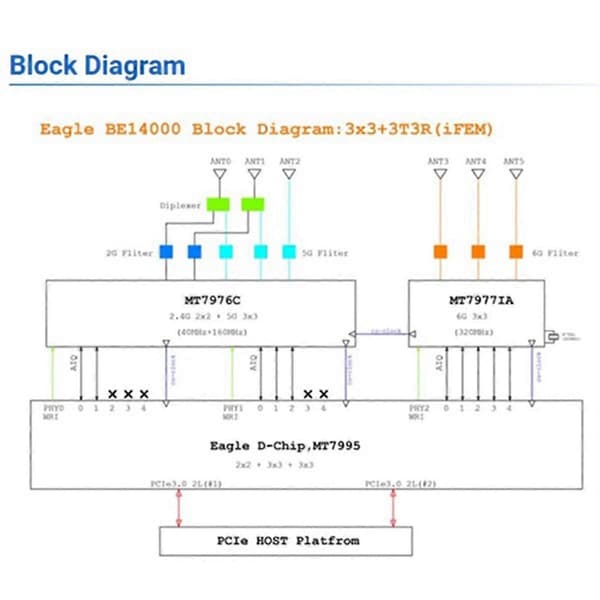

MT7995AV chipsæt
32-bit RISC-V MCU til Wi-Fi protokoller og Wi-Fi offload
Indlejret og ROM

UART interface med hardware flow control
2 PCIe 3.0 Interface, 2-
WLAN: IEEE 802.11 a/b/g/ac/ax/be kompatibel
-Band Triple Concurrent (TBTC)
PHY rate: op til 13700 Mbps/9500 Mbps
-MIMO TX og RX
-OFDMA TX og RX
STBC, LDPC, TX beamformer og RX beamformee
mode, mixed mode og legacy mode
Sikkerhed: WFA WPA, WPA2, WPA3 personal, WPS2.0
: WFA WMM og WMM-PS
Hvordan man bruger
Du kan indsætte -R4-NIC i CN12 og CN14 i bunden af -R4-Main, og derefter fastgøre den med to M2 skruer.
-R4-NIC modulet kræver 12V strømforsyning, så strømforsyningen på -R4-Main skal være tændt før strømmen tændes (SW4 er drejet til \"ON\" positionen, og 12V LED'en vil lyse, når strømmen er tændt)
Tips: 12V strømforsyningen vil blive leveret til -R4-NIC gennem PIN6/28/48 på miniPCI soklen. Når du tilslutter andre moduler, skal du sørge for at slukke for SW4, hvis du ikke kan bekræfte, om modulet kan modstå 12V.
Bemærk: Fabriksmærkaterne på kortet er lidt forskellige fra dem på billedet ovenfor. Antennefarven sendes tilfældigt, accepter ikke den specificerede farve, hvilket ikke påvirker brugen
Farve: Blå & Sort
Materiale: plastik

Pakkeindhold:
1 x -R4-NIC-BE14 Udviklingskort
6 x Antenne

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
