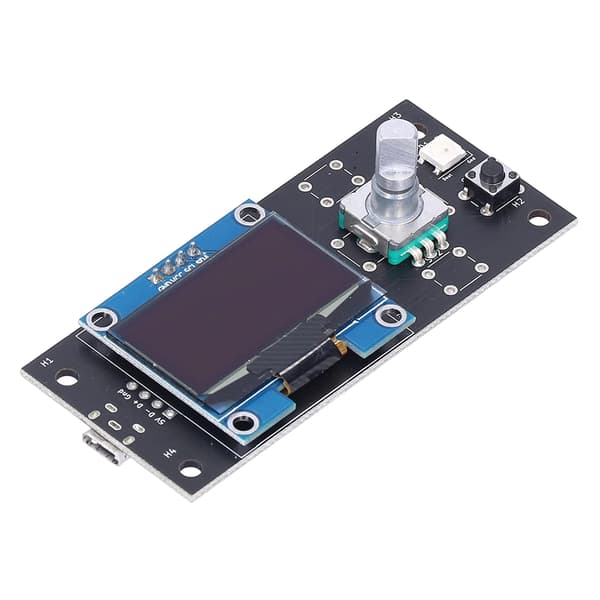

Funktioner:
Splinterny og høj kvalitet
Til STM32F042F6P6 til MCU med intern oscillator.
Til SWD header for nem fejlfinding (ikke monteret som standard).
Dobbelt USB-port (Vertikal eller Horisontal) med breakout pin header til USB-header.
I2C Skærmforbindelser til 1.3 tommer display med jumpere på bagsiden til at vælge hvilke ben (1 eller 2) der er strøm og jord.
EN11-stil klik encoder support.
Reset knap.

Specifikationer:
Materiale: P C B
Størrelse: ca. 8X3.5cm/3.15x1.24in
3 GPIO pin header
1 indbygget til Neopixel med datalinje brudt ud til udvidelse
Ud over delene til PCB og dele til SMD (se BOM), skal du bruge:
Enhed til Encoder/til DigiKey
Reset Switch 6mm Taktile knapper 4.3mm Høj
Et OLED display 1.3 tommer
Pin Header Sortiment Han til Dupont-Style og/eller til JST-XH Style (Kan være rart til USB, da det er polariseret)
Valgfrit kan du få:
Til Neopixels eller se på anden platform for bare 5050 til Neopixels
Micro USB port (til Horisontal til Molex 105017-0001 eller tilsvarende) eller (til Vertikal til Molex 105017-0001)

Bemærk:
På grund af lyseffekterne og optagevinklerne kan der være en vis farveforskel, vær venlig at forstå.
På grund af manuel måling kan der være en tolerance i produktstørrelsen.

Pakken indeholder:
1PC x Skærmdisplay
