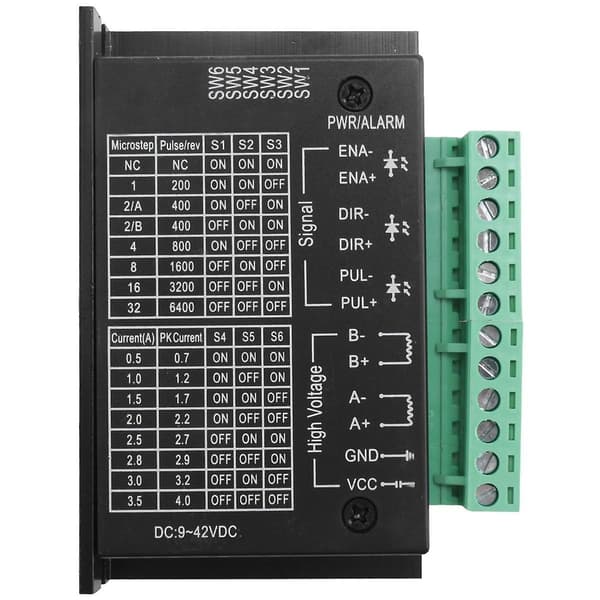

Introduktion: Den opgraderede version af TB6600 er en driver, der er velegnet til 57/42 type to-fase hybrid trinmotor med fase strøm 4.0A. Indstil 7 slags underopdelinger (1/2A/2B/4/8/16/32) via 6-bit DIP-switch. Og 8 gear output strøm (0.5A/1.0A/1.5A/2.0A/2.5A/2.8A/3.0A/3.5A) Bredt anvendt i små og mellemstore automatiseringsudstyr og hardware,

Som f.eks.: graveringsmaskine, mærkningsmaskine, skæremaskine, laser-fotosætning, plotter, CNC-bearbejdningsmaskine, krystal slibemaskine, automatisk samlingsudstyr osv. Den bedste anvendelsesgenstand er 57 trinmotorer og 42 trinmotorer med et drejningsmoment på 1.8N.m og .

Produktfunktioner: DC 9-42V strømforsyning, 12-30V strømforsyning er den bedste. Kontrolsignalindgangs spændingen er 3.3-24V universel (ingen streng modstand kræves). Underopdelingsnøjagtighed 1-32 underopdeling valgfri. Output strøm 4.0A. H-bro bipolar konstant strøm drev. Indgangssignal højhastighed optocoupler isolation. Indbygget temperaturbeskyttelse og overstrømsbeskyttelse. Automatisk halv strøm for at reducere varmegenerering. Motor støj optimeringsfunktion. Lille størrelse, spar plads

Ofte stillede spørgsmål: 1. Spørgsmål: Hvordan kan jeg komme i gang så hurtigt som muligt, når jeg bruger denne trinmotor driver for første gang?

Svar: Efter at strømforsyningen og motoren er korrekt tilsluttet, skal kun pulssignalet PUL tilsluttes (indstil først frekvensen til inden for 1K), underopdelingen er indstillet til 16, retningen og offline er suspenderet, og motoren standardiseres til fremad efter tænding. Efter at driften er korrekt, test accelerationen (stigende frekvens), retning, underopdeling og offline funktioner efter tur.



Spørgsmål: Er det nødvendigt at tilføje seriemodstand, hvis kontrolsignalet er højere end 5V?

Svar: Den opgraderede TB6600 behøver ikke at tilføje seriemodstand.

Spørgsmål: Strømindikatorlampen er tændt efter ledningsføring, men motoren roterer ikke. Hvad er årsagen?

Svar: Hvis ledningsføringen er korrekt, men stadig ikke drejer, betyder det, at kapaciteten af ​​kontroldelen ikke er tilstrækkelig.

Denne situation opstår for det meste i den direkte styringstilstand af io-porten på enchip-mikrocomputeren.

Vær venligst opmærksom på, at kontrolgrænsefladen har en 5mA drevkapacitet.

Spørgsmål: Hvordan bedømmer man definitionen af ​​de fire ledninger af en trinmotor?

Svar: Tilslut to ledninger af motoren sammen. På dette tidspunkt,

Der er modstand, når du drejer motorrotoren med hånden.

Så de to ledninger er den samme fase og kan tilsluttes driveren A+, A-;

Der er stadig modstand, når de to andre ledninger er kortsluttet, så tilslut disse to ledninger til B+ og B-.

Spørgsmål: Den fremadrettede og omvendte rotation af motoren er modsat det, der faktisk skal opnås?

Svar: Det er kun nødvendigt at bytte de to ledninger af en fase af motoren.

Farve som vist

Materiale: Plastik+Metal



Pakkeindhold:

1 x Trinmotor Driver



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end den virkelige ting. Den tilladte målefejl er +/- 1-3 cm.
