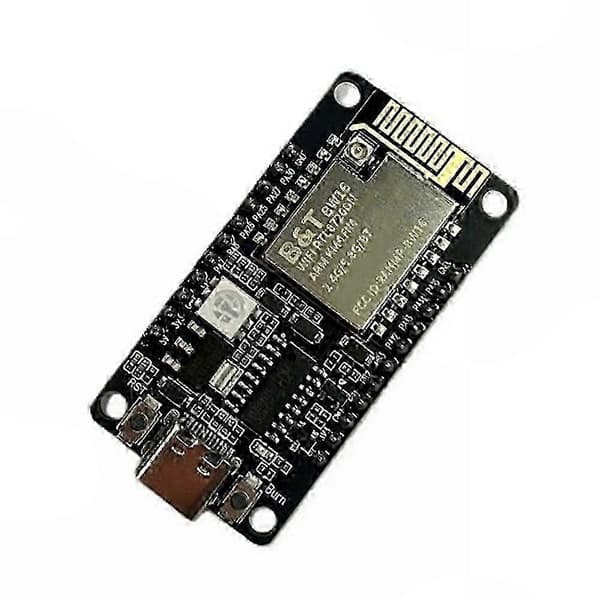

BW16-Kit udviklingskortet er designet til BW16-modulet. Det har et kompakt layout, der eksponerer alle I/O-ben til begge sider. Det inkluderer indbyggede RGB LED'er, hvilket giver udviklere mulighed for at tilslutte perifere enheder efter deres behov.

BW16 er et dual-band Wi-Fi og Bluetooth SoC-modul udviklet baseret på RTL8720DN. Det understøtter dual-band (2.4GHz eller 5GHz) WLAN og lavenergi Bluetooth 5.0. Det integrerer højtydende ARM Cortex-M4 MCU, ARM Cortex-M0 lavenergi MCU, WLAN (802.11a/b/g/n), MAC, Bluetooth baseband og RF baseband. Det giver et sæt konfigurerbare GPIO-porte til styring af forskellige perifere enheder. Kortet integrerer også intern lagring, understøtter simpel applikationsudvikling og muliggør fuld Wi-Fi og BT 5.0 protokolfunktioner.

Specifikationer:

Udviklingskortmodel: BW16-Kit

Kompatibelt modul: BW16

Pakke: DIP-22 (2.54mm pitch standard header)

Antennetype: IPEX

Spektrumområde: 2400-2483.5MHz eller 5180-5825MHz

WiFi: Understøtter 802.11a/b/g/n

Bluetooth: BLE 5.0

Driftstemperatur: -40°C til 85°C

Opbevaringstemperatur: -40°C til 125°C, mindre end 90% RH

Strømforsyning: 5V, større end 500mA

Understøttede grænseflader: UART, GPIO, ADC, PWM, I2C, SPI, SWD

Antal GPIO-porte: 13 (TXD, RXD, TX1, RX1)

Sikkerhed: AES, DES, SHA

Flashhukommelse: 4MB

Trådløse standarder: Understøtter 802.11a/b/g/n 1x1, 2.4GHz eller 5GHz

Frekvensmodi: Understøtter HT20/HT40-tilstand

Lavenergitilstande: Beacon-lytning, Modtag, Dvale

Hardwareacceleration: Indbygget AES/DES/SHA hardwaremotor

Sikkerhedsfunktioner: Understøtter TrustZone-M, understøtter sikker opstart

Fejlfindingsport: Understøtter SWD-fejlfindingsportadgangsbeskyttelse og deaktiveringstilstande

Bluetooth-strømtilstand: Højstrømstilstand (7dBm, deler samme PA som Wi-Fi)

Antennekonfiguration: Wi-Fi og BT deler samme antenne

Arbejdstilstande: Understøtter STA, AP, STA+AP

App-konfiguration: Understøtter Android og iOS one-click netværkskonfiguration

Firmwareopgradering: Understøtter seriel port lokal opgradering og fjern firmwareopgradering (FOTA)

Farve: Sort

Materiale: PCB

Pakkeindhold: 1 x Udviklingskort
