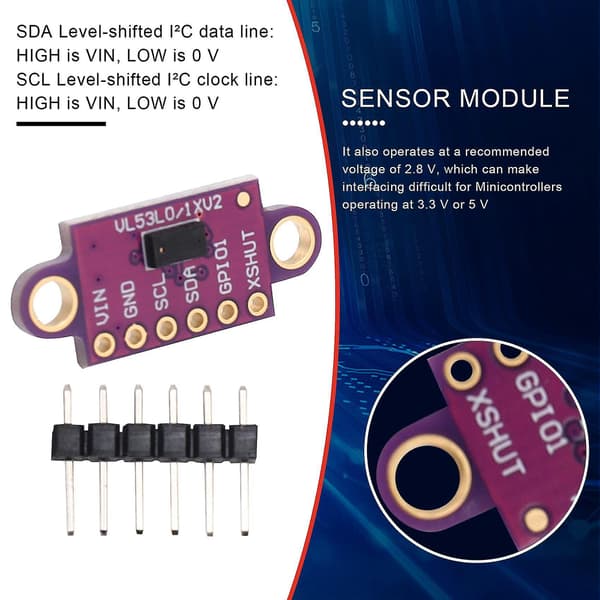

VL53L0X Time-of-Flight Afstandssensor Breakout -VL53L0XV2 Modul til ; VL53L0X er et time-of-flight afstandsmålingssystem integreret i et kompakt modul. Dette kort er til VL53L0X, så vi anbefaler at du læser VL53L0X databladet (1MB pdf) grundigt, før du bruger dette produkt.

VL53L0 bruger teknologi til præcist at måle, hvor lang tid det tager for udsendte impulser af infrarødt laserlys at nå det nærmeste objekt og blive reflekteret tilbage til en detektor, så det kan betragtes som et lille, selvstændigt lidar-system. Denne time-of-flight (TOF) måling gør det muligt at bestemme den absolutte afstand til et mål præcist uden at objektets refleksion påvirker målingen i væsentlig grad.

Sensoren kan rapportere afstande på op til 2 m (6,6 fod) med 1 mm opløsning, men dens effektive rækkevidde og nøjagtighed (støj) afhænger i høj grad af omgivelsesforhold og målkens egenskaber som refleksion og størrelse, samt sensoropsætningen. (Sensorens nøjagtighed er specificeret til at variere fra +/-3% i bedste fald til over +/-10% under mindre optimale forhold.)

Afstandsmålinger er tilgængelige via sensorens IC (TWI) interface, som også bruges til at konfigurere sensorindstillinger, og sensoren leverer to yderligere ben: en shutdown-indgang og en interrupt-udgang.

VL53L0X er en god IC, men dens lille, blyfrie, LGA-pakke gør den vanskelig at bruge for den typiske studerende eller hobbyist. Den fungerer også ved en anbefalet spænding på 2,8 V, hvilket kan gøre interfacing vanskeligt for Minicontrollers, der arbejder ved 3,3 V eller 5 V. Vores breakout-kort løser disse problemer, hvilket gør det lettere at komme i gang med at bruge sensoren, samtidig med at den samlede størrelse holdes så lille som muligt.

PIN

VDD Reguleret 2,8 V udgang. Næsten 150 mA er tilgængelig til eksterne komponenter. (Hvis du vil omgå den interne regulator, kan du i stedet bruge dette ben som en 2,8 V indgang med VIN frakoblet.)

VIN Dette er den primære 2,6 V til 5,5 V forsyningsforbindelse. SCL- og SDA-niveau-shifterne trækker IC-linjerne højt til dette niveau.

GND Jordforbindelsen (0 V) til din forsyning. Din IC-styringskilde skal også dele en fælles jord med dette kort.

SDA Niveau-skiftet IC-datalinje: HØJ er VIN, LAV er 0 V

SCL Niveau-skiftet IC-klokke linje: HØJ er VIN, LAV er 0 V

XSHUT Dette ben er en aktiv-lav shutdown-indgang; kortet trækker det op til VDD for at aktivere sensoren som standard. At drive dette ben lavt sætter sensoren i hardware-standby. Denne indgang er ikke niveau-skiftet.

Farve: lilla

materiale: plastik

Pakken indeholder :

1 x -VL53L0XV2V L53L0X Time-of-Flight Afstandssensor

Bemærk: Lys og forskellige skærme kan få farven på varen på billedet til at se lidt anderledes ud end i virkeligheden. Den tilladte målefejl er +/- 1-3 cm.
