VL6180x tre-i-én optoelektronisk modul integrerer en IR VSEL (vertikal kavitet) infrarød vertikal kavitetsoverfladeemitterende kilde, en nærhedssensor og en lyssensor (ALS).
VL6180X-modulet implementerer en nærhed til tidsmåling af (ToF); VL6180X inkluderer en SPAD-detektorarray, der registrerer den tid, det tager for en foton at rejse fra modulet til målet og tilbage, beregnet i kombination med amplituden. Den faktiske afstand, uanset objektets refleksionsevne, denne sande afstandsmålingsfunktion kan også producere enkel, men endimensionel gestusstyring.
Lyssensoren har også høj følsomhed og nøjagtighed under ekstremt svagt lys, detektionsdynamik og lyskorrigeret output (). Alle komponenter, der bruges til nærhedssensorer og lyssensorer, er integreret i et integreret optisk modul. Den integrerede kan suppleres med en mekanisk afstandsstykke eller et ekstra linse system.
Produktparametre: infrarød bølgelængde: 850nm; kommunikationsgrænseflade: IIC (400 kHz), adresse 0x29 (7 bits), programmerbare GPIO-kort; optimal driftstemperatur: -10~60 Celsius; : 0 til 100mm Fejl 13mm under visse udendørsforhold, såsom 100mm i mørke miljøer; temperaturdrift: 9~15mm spændingsdrift: 3 ~ 5 mm
Konverteringstid: 15
af lys: 1 ~ 100 kLux 16-bit lysforstærkningsudgang: 1 til 40 (otte)
Lysfølsomhed: 0,36 /tælling (LED 535 nm @ 1 kLux. Målt @ forstærkning 20)
Vinkelrespons: 42 grader
Linearitetsfejl: 5% (1-300), 10% (300 til 7500)
Forstærkningsfejl: 1% (forstærkning 20), 7% (forstærkning 1 til 10)

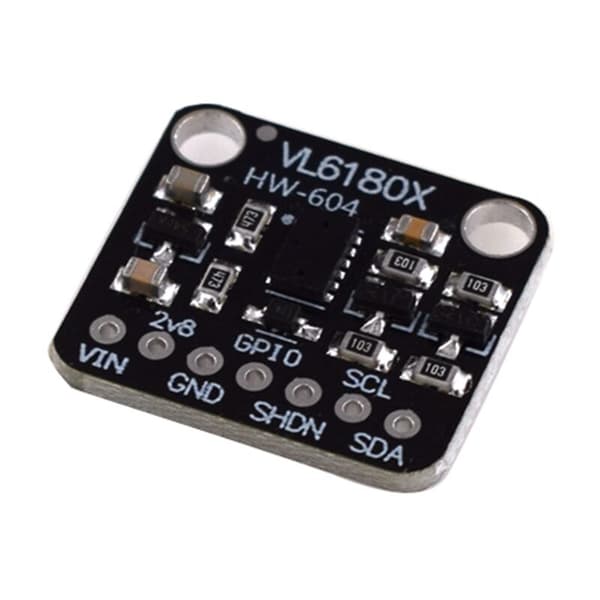

Brugsanvisning
Vin: Strømindgang. indgangsspænding 3-5V;
2v8: udgangsport, udgangsspænding 2.8V, udgangsspænding 2.8V genereret af den integrerede spændingsregulator, der behandler indgangsspændingen VIN, praktisk til udvidelse og brug;
GND: strømjord;
SCL: I2C-ur forbundet til master SCL;
SDA: I2C-data forbundet til SDA-master;
GPIO: bruges af sensoren til at indikere, at dataene er klar. Bemærk, at udgangen af dette er 0-2.8V høj og lav. Dette kan ikke anvendes på boards som for (plader med en højde på 3.3 eller 5 V).), Generelt ikke brugt, applikationsniveaukonvertering;
SHDN: Sensoraflukning. Som standard trækkes den højt. En niveauforskydningsdiode giver dig mulighed for at bruge 3-5V logik på denne. Når den sænkes, går sensoren i sluktilstand.

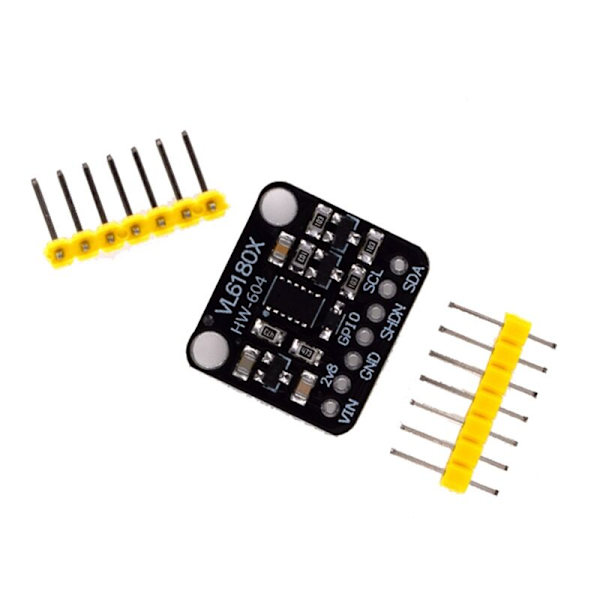

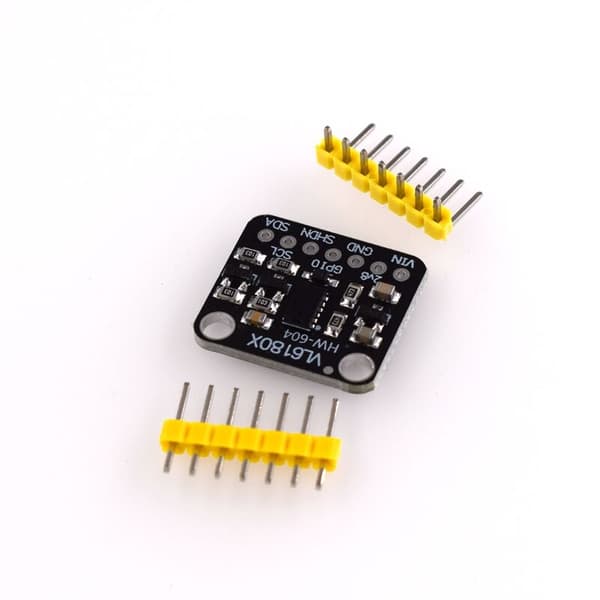

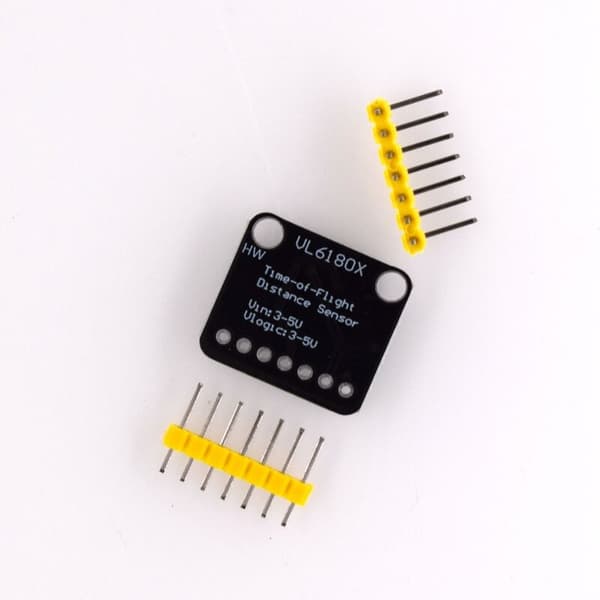

Farve: som vist
Materiale: ABS
Størrelse: 20 * 18 * 3 mm
Pakkens indhold:
1 * bakke
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Optagelse af lys og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
