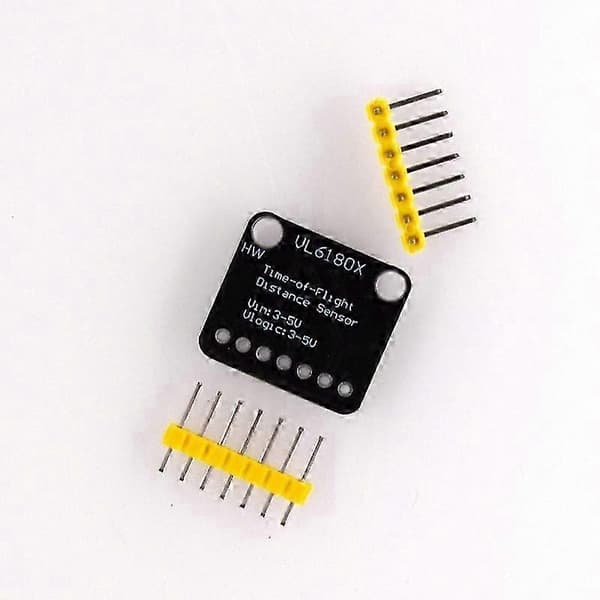

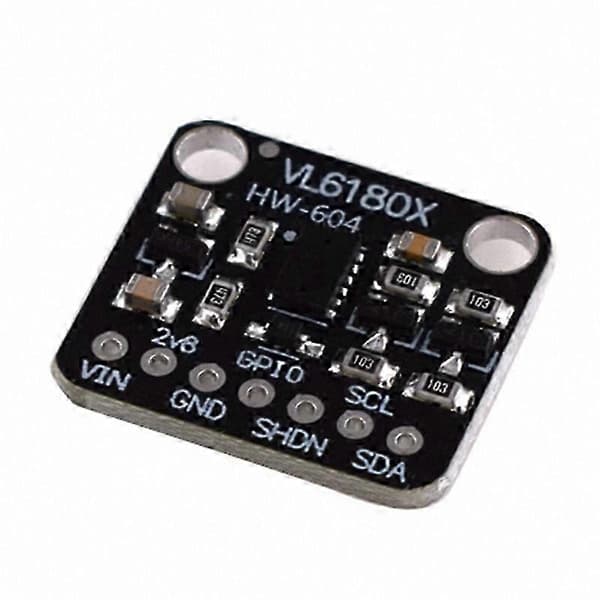

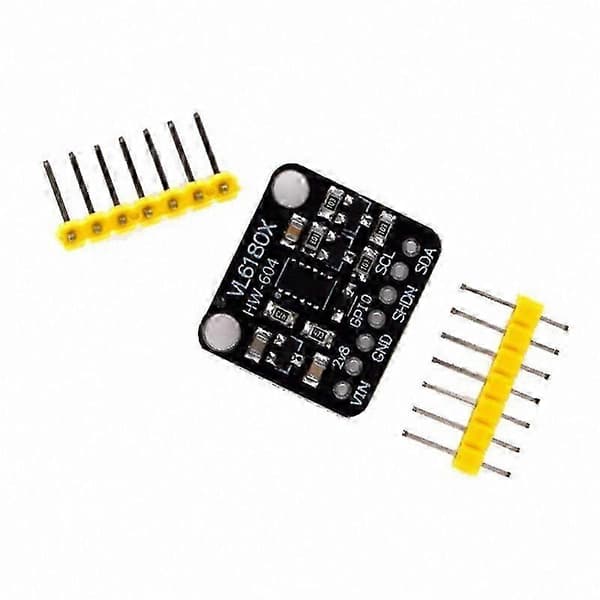

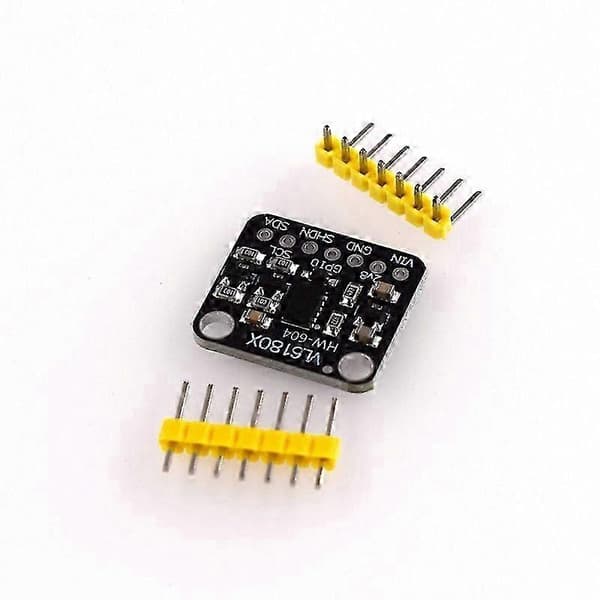

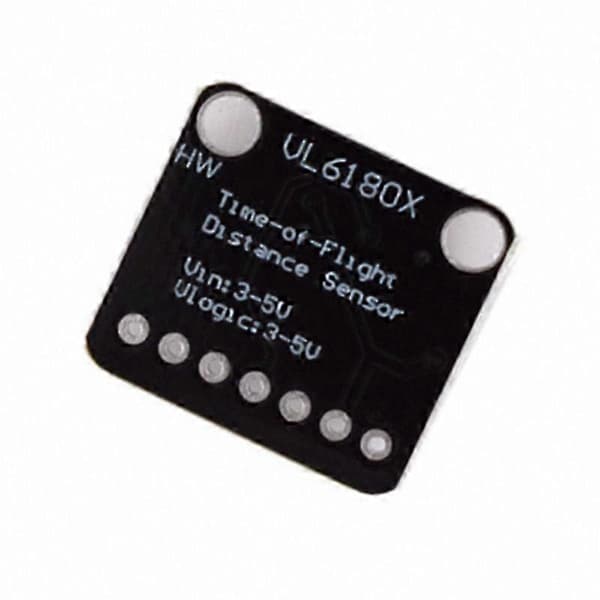

VL6180X tre-i-én optoelektroniske modul integrerer en IR VCSEL (vertical-cavity surface-emitting laser), en nærhedssensor og en omgivelseslyssensor (ALS). VL6180X implementerer en nærhedssensor baseret på time-of-flight (ToF) princippet. Den har et SPAD-detektorarray, der måler den samlede tid for en enkelt foton fra modulet til målet og tilbage. Afstanden beregnes ved hjælp af både tid og signalamplitude, hvilket muliggør nøjagtig afstandsmåling uafhængigt af målets reflektivitet. Denne funktion understøtter også grundlæggende endimensionel gestusdetektion. Omgivelseslyssensoren leverer høj følsomhed og nøjagtighed under ultralave lysforhold, med et bredt dynamisk føleområde og lux-korrigeret output. Alle optiske komponenter til nærheds- og omgivelseslysføling er integreret i et enkelt kompakt optisk modul. Det indlejrede design eliminerer behovet for mekaniske afstandsstykker eller eksterne linser. Produktparametre: - Infrarød bølgelængde: 850 nm - Kommunikationsinterface: I²C (400 kHz), 7-bit adresse 0x29, to programmerbare GPIO'er - Driftstemperaturområde: –10 °C til +60 °C - Detektionsområde: 0–100 mm (typisk fejl: ±13 mm under specificerede forhold, f.eks. 100 mm i mørke omgivelser) - Temperaturinduceret offset: ±9–15 mm - Spændingsinduceret offset: ±3–5 mm - Konverteringstid: 15 ms - Omgivelseslysinterval: 1–100 kLux (16-bit output) - Justerbar ALS-forstærkning: 1 til 40 (otte valgbare indstillinger) - ALS-følsomhed: 0,36 Lux/tælling (målt med 535 nm LED ved 1 kLux, forstærkning = 20) - Synsfelt: 42 grader - Linearitetsfejl: 5% (1–300 Lux), 10% (300–7500 Lux) - Forstærkningsfejl: 1% (ved forstærkning 20), 7% (ved forstærkning 1–10) Brugsanvisning: - Vin: Strømindgangsstift; driftsspændingsområde: 3 V til 5 V - 2V8: Udgangsstift
