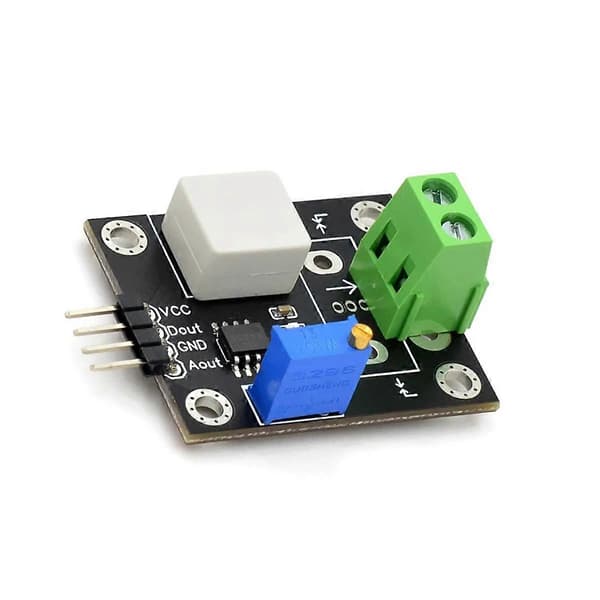

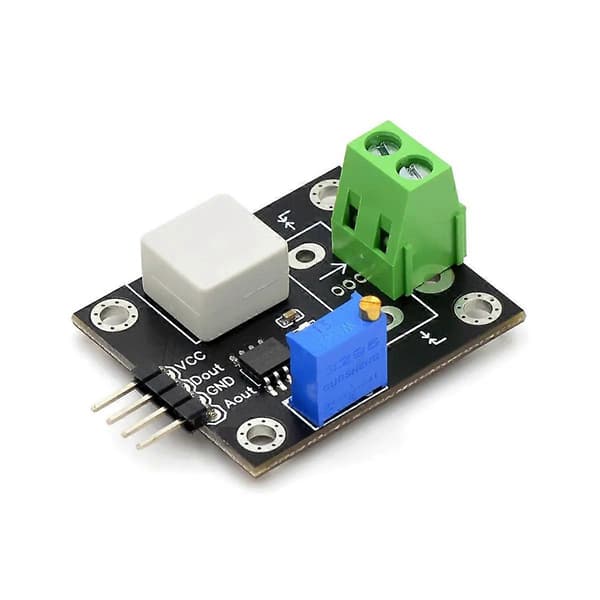

Dette modul har to hovedfunktioner. Den første funktion er det analoge signal efterfulgt af operationsforstærkeren, som er egnet til A/D-konvertering.

Den anden funktion er switch-signalet, som kan forudindstille strømgrænseværdien. Når den faktiske strømværdi er den forudindstillede strømværdi, ændres switch-signalet fra lavt niveau til højt niveau, og der vil være en LED-indikator til at indikere dette. Simpel og nem at bruge.

Anvendelsesområder: AC- og DC-strømdetektering; motorstopdetektering; lækagedetektering; multi-kanal strømdetektering.

Anvendelse: Intelligent bilmotor overstrømsdetektering, stopbeskyttelse strømdetektering, kortslutningsbeskyttelsestest, demonstration af undervisningseksperimenter og andre lejligheder for at lette den sekundære udvikling.



Hovedchip: LM393 operationsforstærker, WCS2702

Arbejdsspænding: DC DC5V

Med signaloutputindikation

Strømdetekteringsområdet er bredt DC±2A AC:1.4A

Strømdetekteringsopløsningen er 1V/A

Output overstrømssignalindikation

Overstrømssignalets indstillings kritiske punkt er justerbart, og indstillingsopløsningen er 0,1A

Med monteringshuller er det praktisk til firmwareinstallation

Sampling strømkonvertering analogt signaloutput, som kan tilsluttes ADC, TTL-niveau signaloutput, og kan tilsluttes 10-port kontrol af single-chip mikrocomputer.

Outputsignalet er: analogt signal og switch-signal

Farve: Sort

Materiale: PCB+elektroniske komponenter



Pakkeindhold:

1 * Strømsensor



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
