AD8362 er en sand root-mean-square respons effekt detektor med et måleområde på 65db. Den bruges hovedsageligt i højfrekvente kommunikationssystemer og instrumenter, der kræver nøjagtig respons på signaleffekt.
Den fluktuerende udgang kan filtreres og sammenlignes med udgangen fra en identisk kvadrerer, hvis indgang er en fast anvendt på Vtgt-stiftet, typisk en præcis 1,25V referencespænding, der leveres på Vref-stiftet.
Når den bruges som en effektmåleenhed, er VOUT forbundet til VSET. Således er udgangen proportional med af Rms-værdien for indgangen.
Aflæsningen vil blive vist direkte i Db og kan nemt justeres med forholdet 1V eller 50mV/dB pr. 10 gange, og andre hældninger er også lette at opnå.
Når et logisk højt signal påføres PWDN-stiftet, går AD8362 i strømbesparelsestilstand og forbruger 1,3 Mw. Den starter op til en nominel driftsstrøm på 20mA på ca. 20S ved 25C.
Beskrivelse:

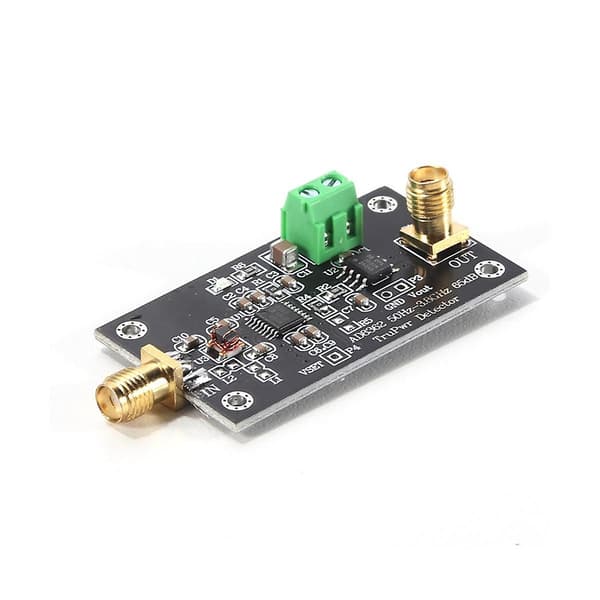

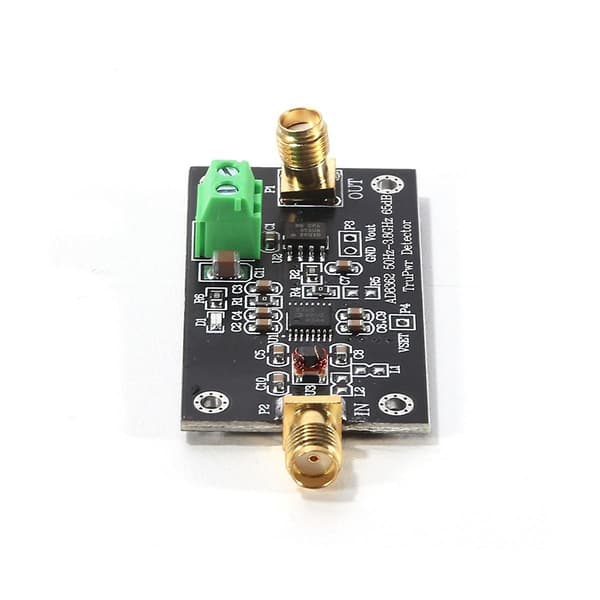

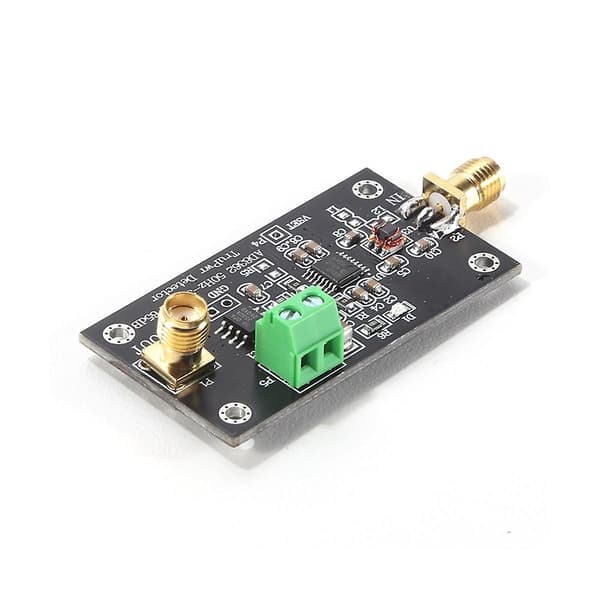

1. Modulmodel: AD8362
2. Modultype: Rf Logaritmisk Detektion
3. Modulens Forsyningsspænding: DC5V
4. Modulens Forsyningsstrøm: 25mA
5. Indgangssignalform: Enkeltendet
6. Indgangsspændingsområde: -55dBm-+15dBm
7. Indgangsfrekvensområde: 50Hz-3.8GHz (På grund af instrumentets begrænsning er parametrene over 3G ikke blevet målt: Signalingangen er som standard udstyret med en 500MHz-3GHz balun, og balunmodifikationskredsløbet skal fjernes for at måle lave frekvenser)
8. Indgangsimpedans: 50
9. Udgangsspændingsområde: 0.35V-4V
10. Indgangssignalkarakteristik: Indgangskobling (Kan være kontinuerlig sinusbølge eller puls, pulsmåling skal modificere kredsløbet, modulet er som standard kontinuerlig gennemsnitlig detektion)
11. Udgangsstrøm: 10mA (Max) (Udgangen er et spændingssignal, typisk uden strøm.)
12. Modulens Dynamiske Område: 65db
13. Modulens Opvarmningsfaktorer: Overdreven Forsyningsspænding Skader Chippet Eller Modulet Beskadiges.
14. Modulens Arbejdstemperatur: -40C-85C
15. Applikationsområde: Sendereffektseparationskontrol, Effektforstærker Linearisering/Kontrolsløjfe, Etc.
16. Modulens Grænsefladetype: SMA Signalingang Og Udgang, 3.81-2PIN Strømstik
størrelse: ca. 50 x 27 x 13mm (længde x bredde x højde)
Materiale: PCB
farve: sort
Pakkens Indhold:
1 x RF Effektmoduler
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lysrefleksion og forskellige skærme kan forårsage, at farven på objektet på billedet afviger lidt fra den ægte. Den tilladte målefejl er +/- 1-3cm.
