Funktioner

1、Fuldt kompatibel med \"ISO 11898\" standarden. 2、Høj hastighed (op til 1M baud). 3、Lav elektromagnetisk stråling (EME). 4、Differentialmodtager med bredt inputområde for immunitet over for elektromagnetisk interferens (EMI). 5、Noder, der ikke er tændt, vil ikke forstyrre bussen.

Specifikation

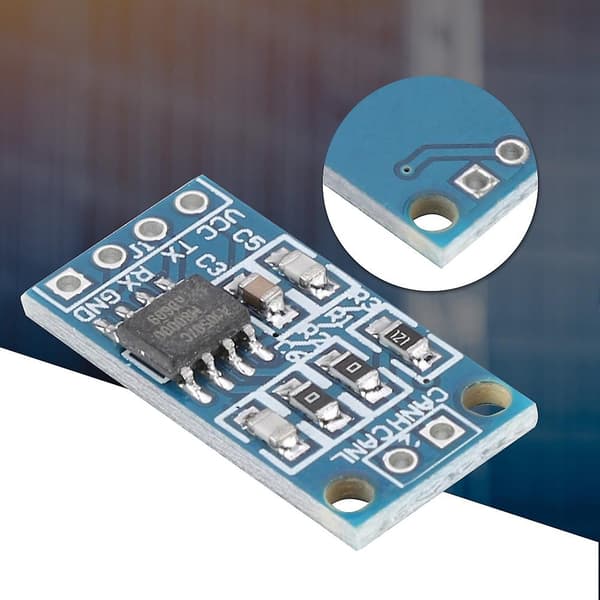

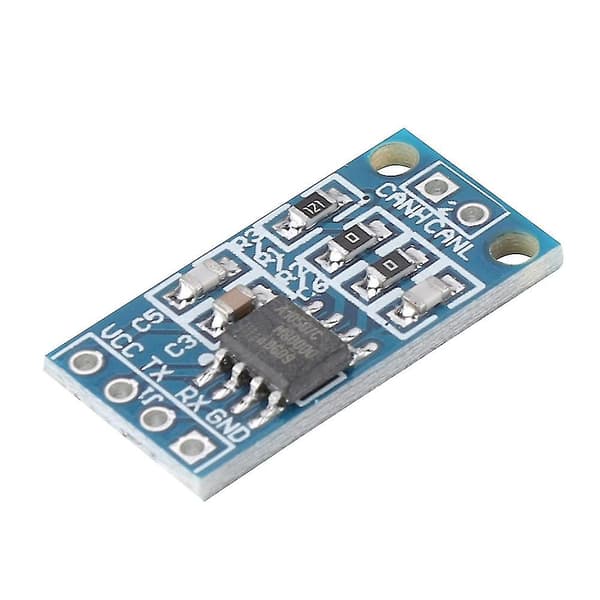

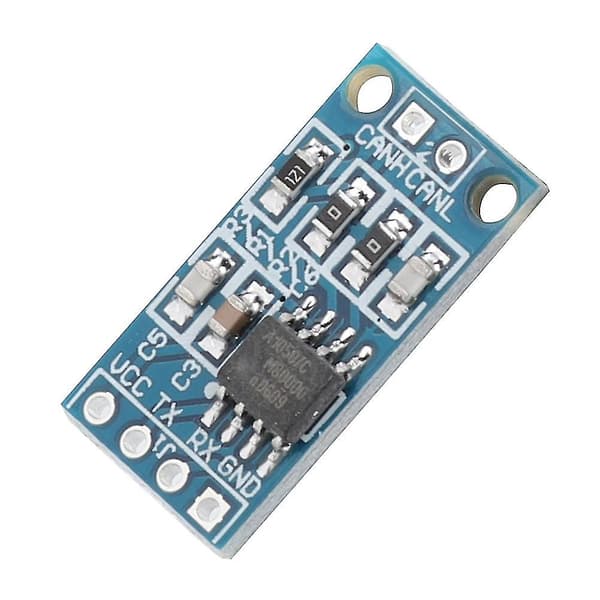

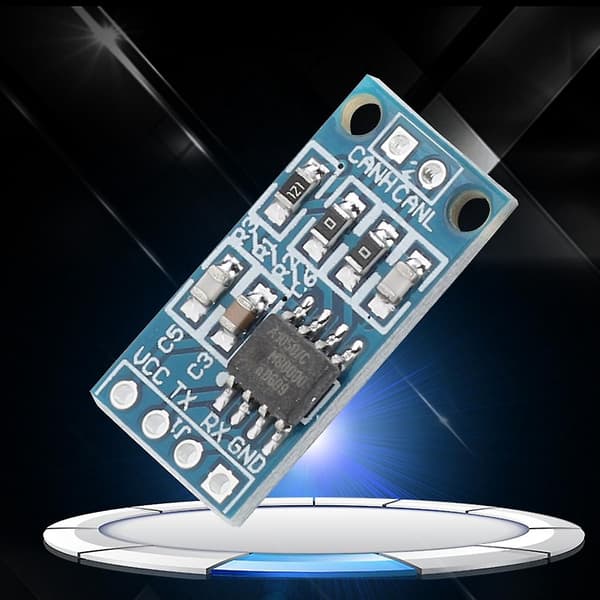

TJA1050 er grænsefladen mellem Controller Area Network (CAN) protokolcontrolleren og den fysiske bus. TJA1050 giver forskellig transmissionsydelse for bussen og giver forskellig modtageydelse for CAN-controlleren. TJA1050 er efterfølgeren til PCA82C250 højhastigheds CAN transceiveren. TJA1050 har foretaget betydelige forbedringer inden for følgende områder: CANH og CANL matcher ideelt for at minimere elektromagnetiske emissioner. Ydelsen er forbedret, når der ikke er nogen tændt node.

Funktioner:

1. Fuldt kompatibel med \"ISO 11898\" standarden.

2. Høj hastighed (op til 1M baud).

3. Lav elektromagnetisk stråling (EME).

4. Differentialmodtager med bredt inputområde for immunitet over for elektromagnetisk interferens (EMI).

5. Noder, der ikke er tændt, vil ikke forstyrre bussen.

6. Send data (TXD) kontrol timeout funktion.

7. Lydløs tilstand ved afsendelse deaktiveret.

8. Beskytter automatisk busben under transienter.

9. Inputtrin kompatibelt med 3.3V enheder.

10. Termisk beskyttelse.

11. Kortslutningsbeskyttelse for strøm og jord.

12. Kan tilslutte mindst 110 noder.

Specifikation:

Pakke størrelse: ca. 22*11.5*3cm/8.66*4.53*1.18inch

<

Huskeregel

SpecifikationBetingelseMinimumMaksimum Enhed

VCCStrømforsyning

4.755.25V

VCANHDC spænding af pin CANH 0< VCC <5.25V; ingen tidsbegrænsning-27+40V

VCANL DC spænding af pin CANL 0< VCC <5.25V; ingen tidsbegrænsning-27+40V

Vi(dif)(bus)Different bus input spændingkontrol 1.53V

tPD(TXD-RXD) TXD til RXD forplantningsforsinkelsestidVS = 0V; se figur 7-

250ns

TambOmgivelsestemperatur

-40+125°C

Pakkeliste:

1 * Modul
