Induktiv energi overførsel balance board, højstrøms 1.2A energi overførsel batteri spændingsbalancer, balancerer batterispændingen betydeligt og forbedrer batteripakkens samlede effektivitet!

Modulet er den tilstødende spændingsforskel equalization, den tilstødende batterispændingsforskel når mere end 0.1V, chippen internt udløser equalization arbejdet, indtil den tilstødende batterispændingsforskel er mindre end 0.03V og stopper med at arbejde, når den bruges på batteripakken, er der tilstødende spændingsforskel trigger ved opladning og afladning Balanceret arbejde, batteripakkens spændingsfejl vil også blive trukket tilbage til en perfekt værdi, hvilket reducerer batterivedligeholdelsesomkostningerne.

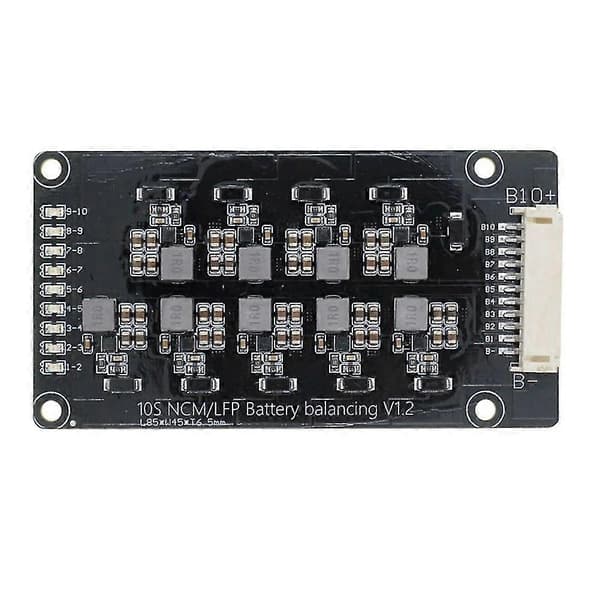

Når equalization lyset er tændt, er equalization arbejdet tændt,

Equalization lyset er slukket, equalization kredsløbet er i dvaletilstand,

Equalization lyset blinker, hvilket indikerer, at det er faldet, eller kredsløbet er defekt.

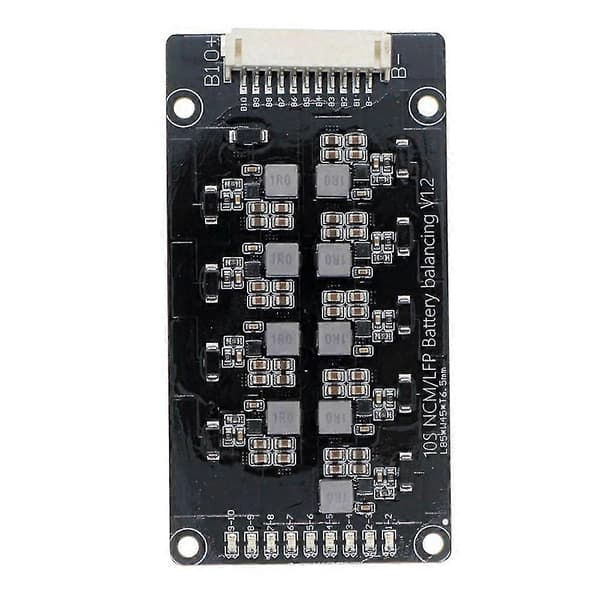

Ledningsdefinition:

B-, den samlede negative pol på batteripakken (den negative pol på det første batteri)

B1, den positive pol på det første batteri

B2, den positive pol på det andet batteri

B3, den positive pol på det tredje batteri

B4, den positive pol på det fjerde batteri

B5, den positive pol på det fjerde batteri

B6, den positive pol på det sjette batteri

B7, den positive pol på det syvende batteri

B8, den positive pol på det ottende batteri

B9, den positive pol på det niende batteri

B10, den positive pol på det tiende batteri

teknisk parameter:

Arbejdsspændingen er 2.0V-4.5V, det ternære jernlithiumbatteri er almindeligt, og LTO lithiumtitanatbatteriet er ikke egnet.

Balance strøm:

Den tilstødende spændingsforskel er mere end 0.1V (strømmen er ca. 0.5-0.7A);

Den tilstødende spændingsforskel er mere end 0.2V (den maksimale ligevægtsstrøm er 1.2A);

Jo mindre spændingsforskel, jo mindre udligningsstrøm.

Materiale: PCB

Farve: Sort

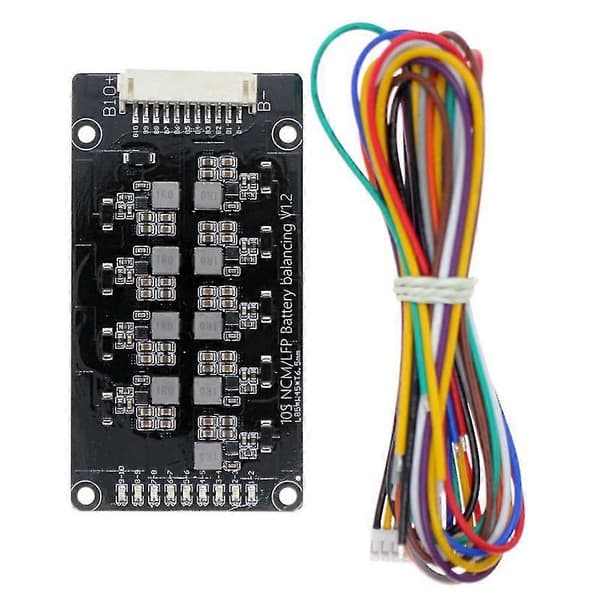

Pakkeindhold:

1x Energi Overførselsplade

1x Terminalkabel (Tilfældig farve Accepter ikke betegnelse)



Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lysrefleksion og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
