1. Modulet kan konvertere indgangssignal på 5V niveau til 24V niveau, eller konvertere indgangssignal på 24V niveau til 5V niveau.
2. Det kan også konvertere signal 5V til 5V, eller 24V til 24V niveau, og isolere indgangssignal og udgangssignal via optokobler, hvilket kan forbedre kredsløbets anti-interferens evne.
3. Indgangsniveauet kan indstilles med DIP-switch, 24V niveauudgang er NPN OC-udgang, udgangsstrømmen er 100mA.
4. Den har konverterings- og forstærkningskredsløb, god bølge, stærk drivkraft.
5. Kompatibel med en fælles katode- eller fælles anodeforbindelse, der matcher europæiske og japanske PLC-grænsefladestandarder.

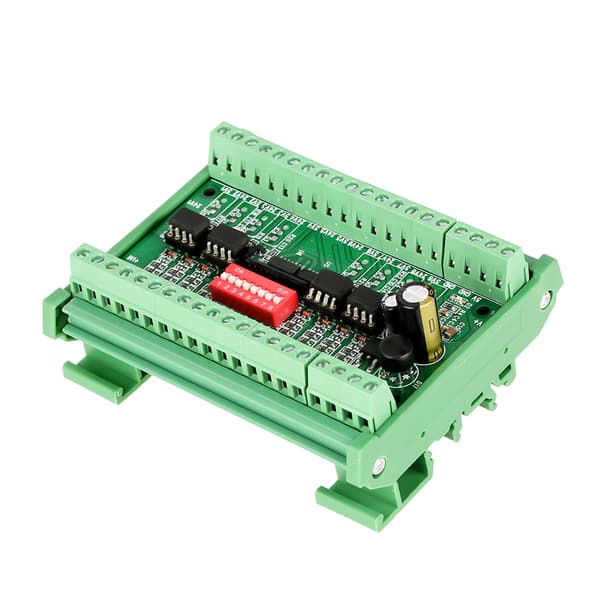

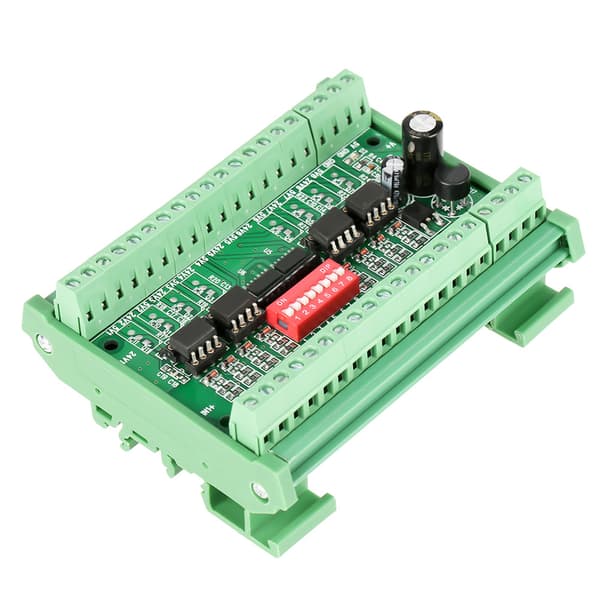

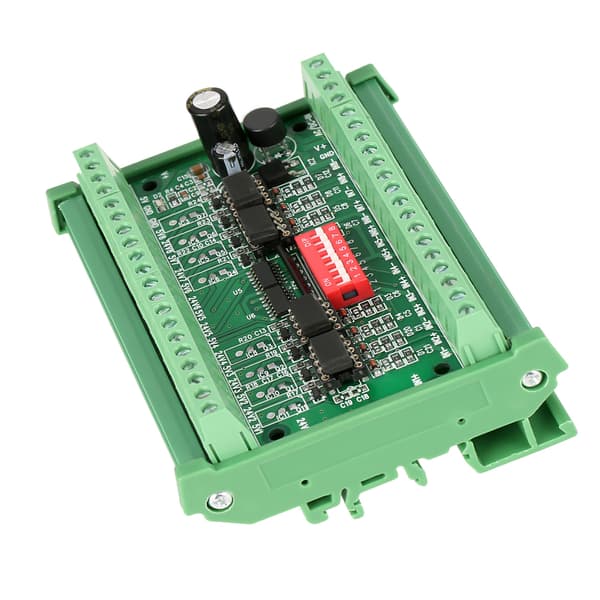

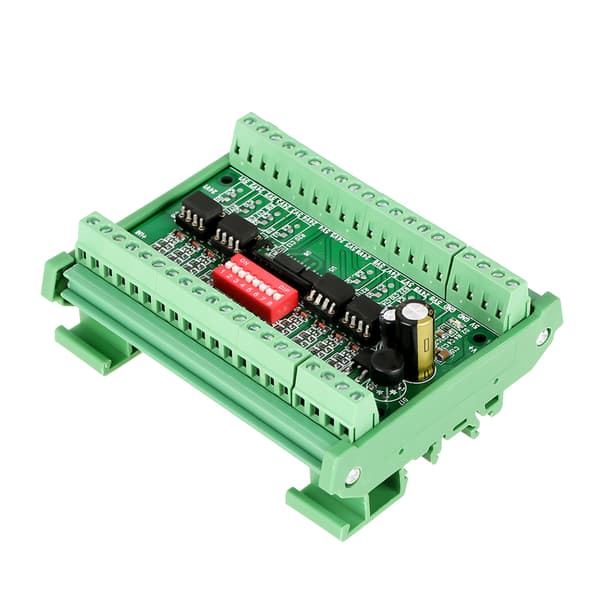

Denne
niveaukonverter bruges hovedsageligt til PLC- eller MCU-grænseflader, der matcher
andre kredsløb, ekstern kredsløbssignal niveaukonverteringskredsløb, eller
anden niveaukonvertering mellem styrekredsløb. Dette modul kan konvertere
8-kanals signaler samtidigt, ved hjælp af isolationschip med 10MHZ
båndbredde, hvilket effektivt kan garantere signalets hastighed og integritet.

Funktioner:
Modulet kan konvertere indgangssignal på 5V niveau til 24V niveau, eller konvertere indgangssignal på 24V niveau til 5V niveau.
Den
kan også konvertere signal 5V til 5V, eller 24V til 24V niveau, og isolere
indgangssignal og udgangssignal via optokobler, hvilket kan forbedre
kredsløbets anti-interferens evne.
Indgangsniveauet kan indstilles med DIP-switch, 24V niveauudgang er NPN OC-udgang, udgangsstrømmen er 100mA.
Den har konverterings- og forstærkningskredsløb, god bølge, stærk drivkraft.
Kompatibel med en fælles katode- eller fælles anodeforbindelse, der matcher europæiske og japanske PLC-grænsefladestandarder.
Kompatibel med AC/DC-indgangsstrømforsyningsgrænseflade, designet med strømindikatorlampe.
Når
udgangen er valgt som 24V niveau, er det NPN OC-udgang, med maksimal 1A
belastningskapacitet. 24V-udgangen er OC-udgang (NPN-kollektor åben kredsløbs
udgang), hvis du vil teste udgangen, skal du tilføje en modstand, brug normalt en
10KR modstand.
Når signalet konverteres til 24V niveau, bør strømforsyningen til indgangen være 24V.
Når signalet konverteres til 5V niveau, kan strømforsyningen til indgangen være mellem 7V-35V.
Du kan bruge 4 stk. M3 afstandsstykker (medfølger ikke) til at installere den.


Specifikationer:
Model: 8-5V24V-D
Kanal: 8-kanals
Indgang: NPN eller PNP, 5V eller 24V niveau firkantbølgesignal
Udgang: NPN 5V eller 24V firkantbølgesignal
Størrelse: Ca. 11 x 9 x 5cm/4.3 x 3.5 x 2in

Vægt: 170g(ca.)

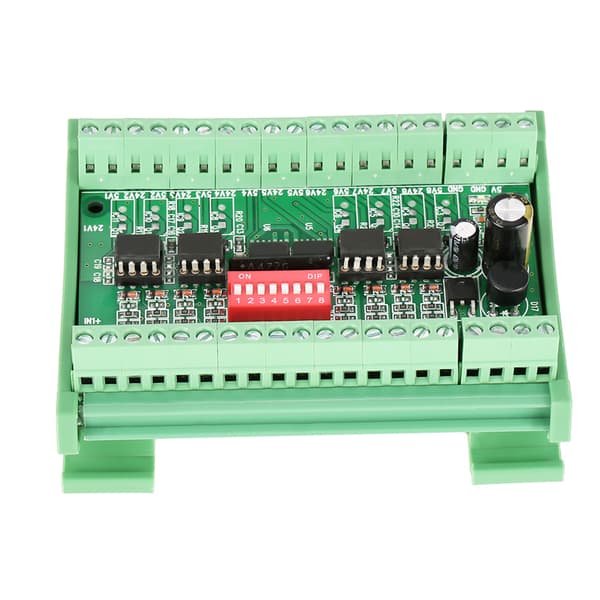

Switch

SW1

SW2

SW3

SW4

SW5

SW6

SW7

SW8


Indgang 5V Niveau

ON

ON

ON

ON

ON

ON

ON

ON


Indgang 24V Niveau

OFF

OFF

OFF

OFF

OFF

OFF

OFF

OFF
Pakken indeholder:
1 x Niveaukonverter Bemærk: Bemærk venligst, at den nye og gamle type af dette produkt vil blive sendt tilfældigt, og sørg for at du ikke har noget imod det, før du bestiller.
