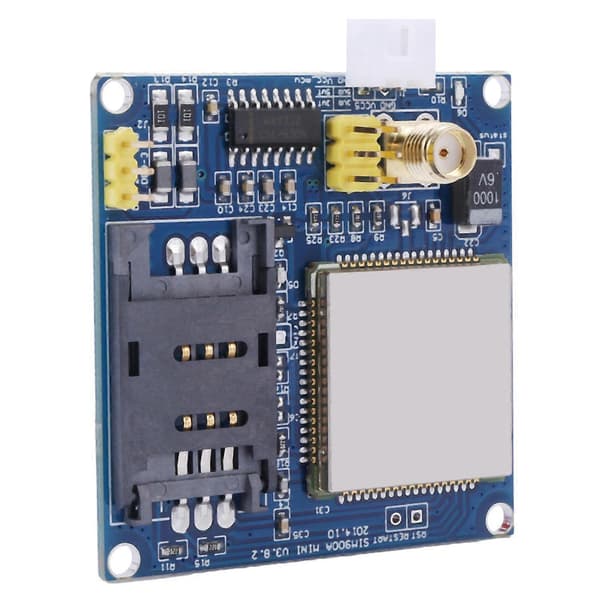

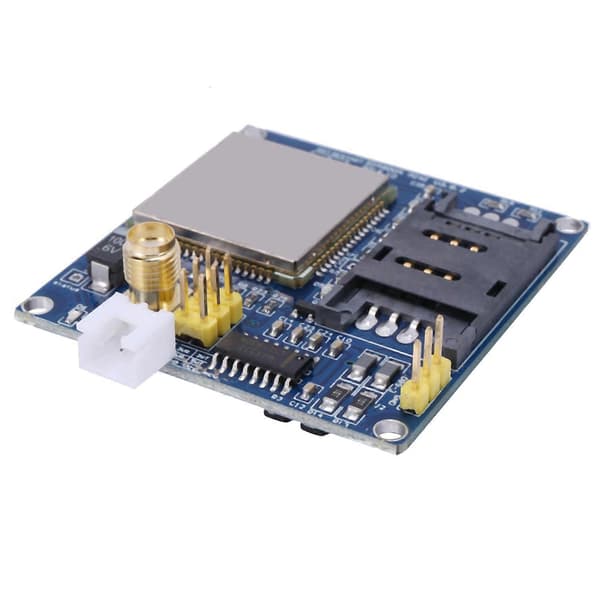

Det indbyggede to-sæts forsyningsinterface VCC5 5 V forsyning, VCC4 interface, 3,5-4,5 V forsyning, valgfri ved selvstart (standard) og kontrolstart. Det indbyggede SMA (standard) og IPXmini antenneinterface, SIM900A interface reserveret reset. Modulets størrelse er 49 * 50.

Computeren kan give tidlig computerfejlfinding USB-modul, en meget stor mængde data under betingelse af den anbefalede strøm mere end 1A. Standby dusinvis af MA-data kan indstilles til at give dvale, dvale på 10MA lav. Understøtter 2, mobiltelefon 3,4G-kort.

Den serielle portkreds: understøttelse af 3,3 V single chip mikrocomputer. TTL seriel port understøttelse. 3.3 og 5 V single chip mikrocomputer. Kredsløbet øger SMF05C ESD-chippen. Antennekredsløb: garanterer kort og lige, for at forbedre signalstyrken.

PCB-skærmprintmærke: ethvert interface, praktisk udvikling to gange, SIM900 / ONE-hardwaren følger fuldt ud designet, når designmanualen. To forsyningsinterface: VCC5, 5 V DC over 1A. Computer 5 V forsyning kan være tidlig computer USB. DC lang datakreds over større anbefalet 5V1A. VCC4, 3,5-4,5 V forsyning, ibid., Velegnet til lithiumbatteri.

Kontrolpin alle ledninger. ONE ttl niveau, kompatibel med 3,3 V og 5 V. De to antenneinterface, standard SMA lige hoved, stik til IPXmini antenne. En måde at tale interface, den måde Mike interface.

Kontrolinterfacet for hver pin beskrivelse:

GND-GND

SIMR SIM900A RXD, TTL niveau, kan ikke tilsluttes direkte til 232 niveau

SIMT SIM900A TXD, TTL niveau, kan ikke tilsluttes direkte til 232 niveau

-SIM900A reset, aktiv lav

VCC_MCU når SIM900A modulet og 5 V TTL niveau kommunikation, er denne pin forbundet til DC 5 V; Når niveauet for kommunikation af SIM900A og 3,3 V TTL, er denne pin forbundet til DC 3,3 V.

VCC5-DC 5V input.

VCC4 -DC3.5-4.5 input

Indbyggede ressourcer:

Seriel portkreds (med beskyttelse)

Antenneinterfacekreds (SMA bøjningsport hun)

kredsløb (flip SIM slot)

4 * 3,5 armaturhul 4 stk

SIM900A seriel port output

Farve: sort

Materiale: metal + PC

Pakkeindhold:

1 x SIM900A Trådløst modul

1 x Kabel

1 x Antenne

Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.

Bemærk: Lys og forskellige skærme kan medføre, at farven på elementet på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
