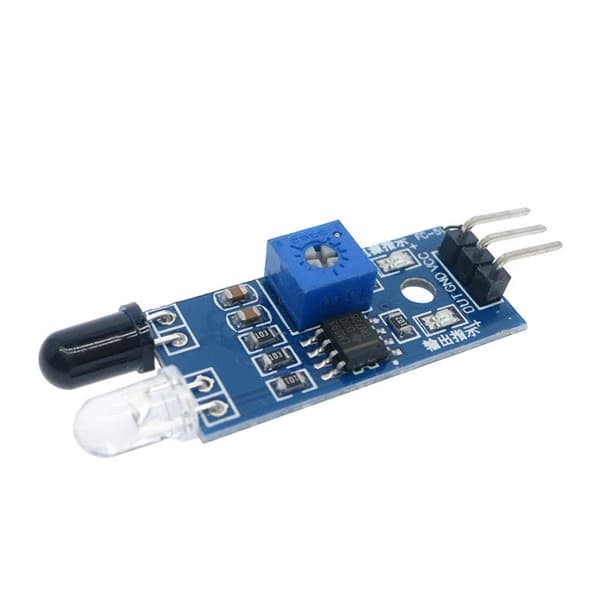

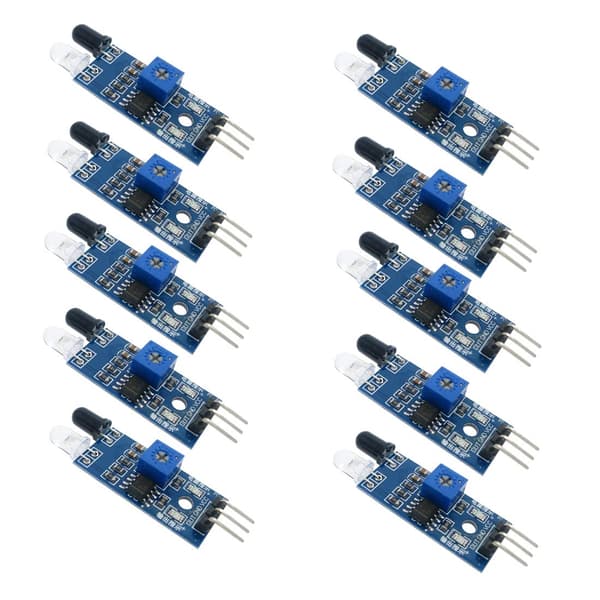

Funktioner: 1. Når modulet registrerer en hindring foran signalet, lyser den grønne LED på kortet, og OUT-porten opretholder et lavt outputsignal. Modulet registrerer objekter fra 2 til 30 cm og har en detektionsvinkel på 35°. Detektionsafstanden kan justeres ved at dreje potentiometeret med uret for at øge den og mod uret for at mindske den. 2. Sensoren bruger aktiv infrarød refleksionsdetektion. Målets reflektionsevne og dermed dets form bestemmer detektionsafstanden. Den minimale detektionsafstand er angivet for sorte objekter, og den maksimale afstand for hvide objekter. Små objekter detekteres på kort afstand, og store objekter på en betydelig afstand. 3. Sensormodulets OUT-port kan tilsluttes direkte til I/O'en på en mikrocontroller eller direkte drive et 5V relæ. Tilslutninger: VCC-VCC; GND-GND; OUT-IO. 4. LM393 komparatorer, stabile. 5. Modulet kan drives af 3-5V DC. Ved opstart lyser den røde indikatorlampe; 6. 3 mm skruehuller for nem installation; 7. Kortdimensioner: 3,2 cm × 1,4 cm; 8. Hvert modul leveres med komparatorens tærskelspænding justerbar via potentiometer. Undtagen i specifikke tilfælde er potentiometeret ikke justerbart. Pinout-beskrivelse: 1. VCC: Ekstern spænding 3,3 V-5 V (kan tilsluttes direkte til en 5 V eller 3,3 V mikrocontroller); 2. GND: Ekstern jord; 3. OUT: Digitalt outputinterface (0 og 1). Pakkeindhold: 10 infrarøde hindringsundgåelsessensormoduler
