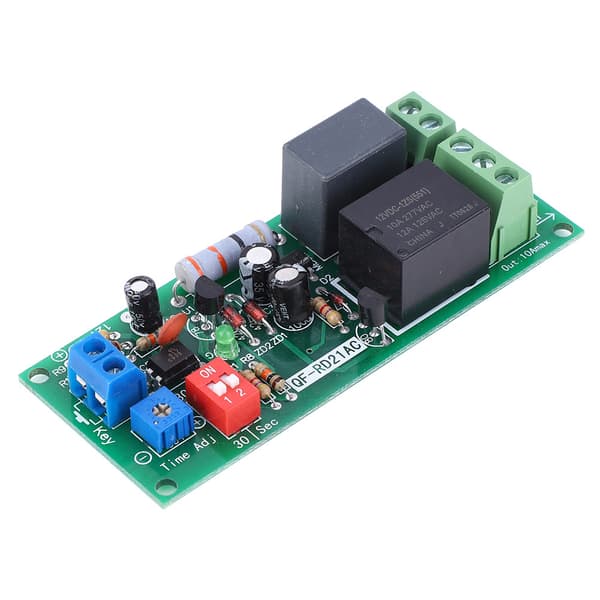

Varetype: Forsinket Sluk Relæ Modul
Spænding: 100V-220V AC
Strømforbrug: <1,0W
Strømforbrug: <1,0W
Tidsinterval: (4 niveauer, vælg med kontakt)
Niveau 1: 0,2s-30s, nøjagtighed: 0,1s
Niveau
2: 0,2s-300s, nøjagtighed: 0,3s
Niveau
3: 0,2s-30min, nøjagtighed: 1,8s
Niveau
4: 0,2s-300min, nøjagtighed: 18s
Output: Udgangsspændingen er den samme som indgangsspændingen, og strømforsyningskapaciteten er 10A
Levetid: 100.000 operationer
Input: Passiv input (koblingsværdi trigger, effektiv over 5ms)
Dimension: 88x36x20mm / 3.46x1.42x0.79in
Skruehuller: Hulafstand: 83x31mm / 3.27x1.22in, Huldiameter: 3.2mm

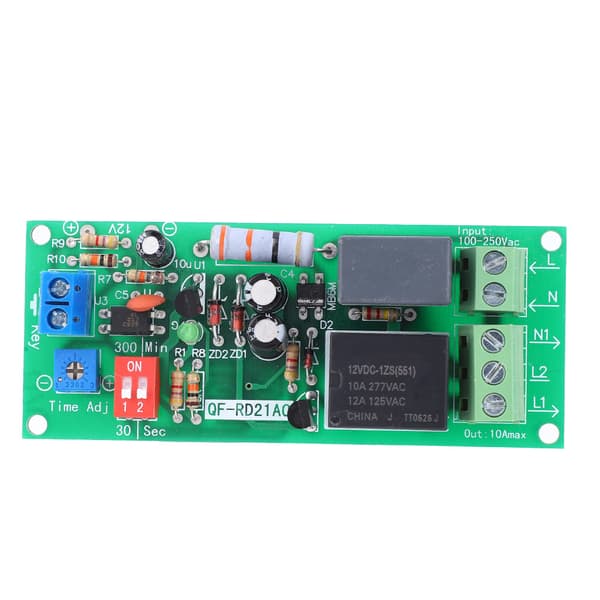

Terminal:
L: Strømførende ledning input
N: Neutral ledning input
N1: Neutral ledning output, forbundet til belastningen
L1: Strømførende ledning output, forbundet til belastningen
L2: Strømførende ledning output (normalt lukket), generelt reserveret. (Når L1 er slukket, er L2 tændt, og når L1 er tændt, er L2 slukket, det vil sige, L1 er modsat L2)
Instruktioner:
Tidsinterval Indstilling:
Når vælgerkontakten er indstillet til 30 positionen, er tidsintervallet 0-30
Når vælgerkontakten er indstillet til 300 positionen, er tidsintervallet 0-300
Tidsværdi Justering:
Drej den justerbare modstand mod uret for at mindske tiden og med uret for at øge tiden
Tidsenhed Indstilling:
Når vælgerkontakten er indstillet til Sec positionen, er enheden: sekund
Når vælgerkontakten er indstillet til Min positionen, er enheden: minut
Eksempel:
Kræver en forsinkelse på 50 minutter:
1. Indstil tidsintervallet på 300 positionen
2. Indstil tidsenheden på Min positionen
3. Juster den justerbare modstand til 50 positionen
Anvendelse:
Brug med grænsekontakt og induktionskontakt for at opnå:
1. Luk automatisk døren efter timeout
2. Overvågning af afbrydelse af samlebåndsprodukt
3. Overvågning af afbrydelse af vand/luftstrøm
