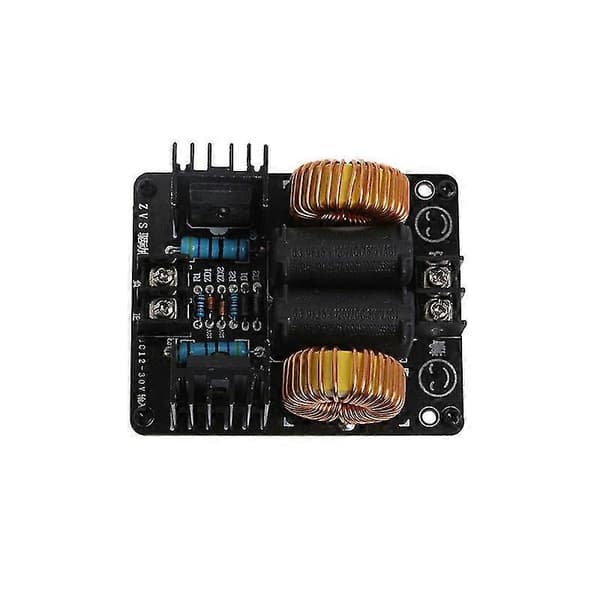

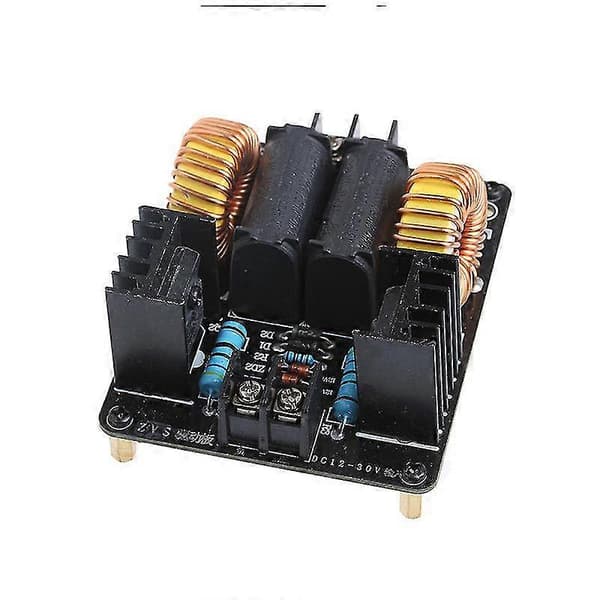

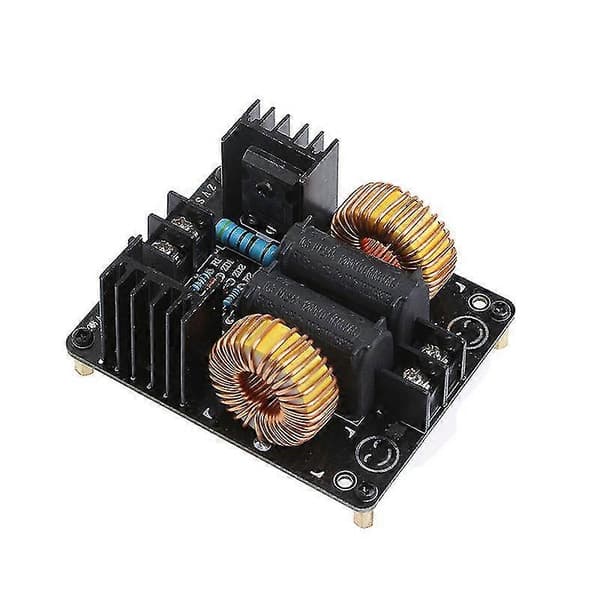

Denne sektion af induktionsopvarmning bruger lavspændings DC-forsyning 12-48V. Maksimal strøm 20A, maksimalt 1000W. Dette kredsløb kan ikke kun bruges til induktionsopvarmning, men kobberrøret kan også bruges i en højfrekvenstransformator, som er en inverter. For at øge kølepladen bruges et tilpasset substrat så tykt som 8,5 mm.

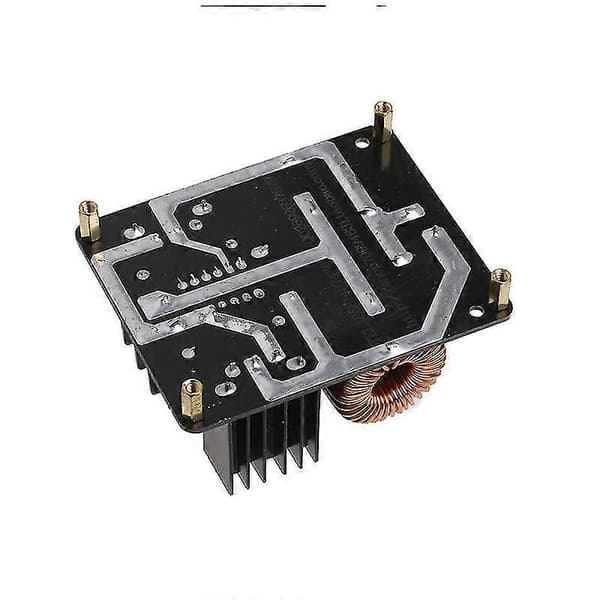

Kølekapaciteten er meget god. Testet med 53V forsyning under korrekt drift. På grund af moderat effekt kan den bruges af DIY-entusiaster til hærdning, udglødning og anden varmebehandling. Den kan også bruges med en grafitdigel til smeltning af guld, sølv, kobber, aluminium og andre metaller. Ensartet opvarmning hurtigt, meget praktisk. Brug af søjler, mindre feber, mere effektiv. Selvom dette kredsløb kan tåle 20-30A inputstrøm i et øjeblik, må du ikke overstige 15A ved sikkert arbejde. Du kan nemt tilføje et amperemeter mellem forsyningen og varme driverkortet, men overvåg altid strømoverbelastningen. Bemærkninger: Sættet indeholder et komplet sæt af drivkredsløbselementer og skal selv medbringe strømforsyning og køleenhed. Kredsløbskortet bruger dobbeltsidet glasfiberplade, hovedsageligt kobberspor bruges til at udvide hele bagsiden af det resonante kredsløb. Ved kontinuerligt arbejde skal du tilføje en ventilator til at blæse ovenfra, for at køle resonanskondensatorerne og andre komponenter. Vær opmærksom på, at switching-strømforsyningen generelt har en langsom startfunktion på grund af høj effekt, hvilket betyder, at udgangsspændingen stiger langsomt, når maskinen lige er åbnet. Hvis induktionsopvarmningskredsløbet tændes, før spændingen stiger til 12V, fordi utilstrækkelig spænding ikke har råd til vibrationer, resulterer det i to samtidige lednings-MOS-rør, der brænder komponenter. Så først skal switching-strømforsyningsspændingen nå 12V og derover, og derefter tilsluttes induktionsopvarmningskredsløbet. Volumenet af det objekt, der opvarmes inde i varmespolen, må ikke overstige 1/5 af volumenet (hvis det er en varmecylinder, skal varmespole diameteren være mindre end diameteren af 1/3), ellers kan det skyldes overbelastning eller udbrænding af strømforsyningen til kredsløbet. farve: sort Materiale: metal størrelse: 8,50 * 7,0 cm Pakkens indhold: 1 x modul Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet. Bemærk: Lys og forskellige skærme kan forårsage, at farven på varen på billedet er lidt anderledes end den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
