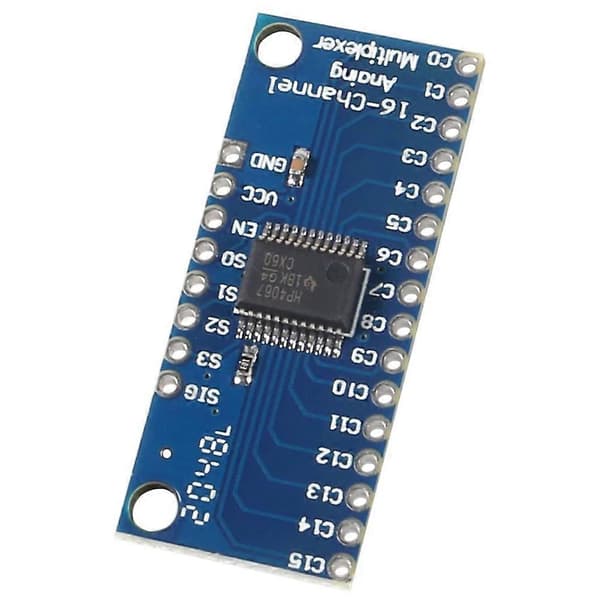

CD74HC4067 board til den meget praktiske 16-kanals analog/digital multiplexer/demultiplexer, bruger CD74HC4067 16-kanals analog signalafbryder; Analog signalindgang: C0-C15 16 kanaler; Analog udgang: DIG; Kanalstyring: S0-S3
Den fungerer med både digitale og analoge signaler (spændingen kan ikke være højere end VCC), og forbindelserne fungerer i begge retninger. Hvis du ønsker tovejskommunikation, kan du tilføje et andet board for at dirigere din mikrocontrollers TX-linje til 16 enheders RX-linjer. Ved at bruge flere boards kan du oprette lignende arrangementer for I2C, SPI osv.
De interne afbrydere er tovejs, understøtter spændinger mellem jord og VCC, har lav \"on\"-modstand og lav \"off\"-lækage, og for at forhindre krydstale udfører de \"break-before-make\"-skift. Boardet bryder også chippens \"enable\"-pin ud, som, når den drives højt, fuldstændigt vil afbryde den fælles pin (alle afbrydere \"off\").
For at styre den skal du sende digitale udgange til chippens adressevalgspins (S0-S3) og sende den den binære adresse på den kanal, du ønsker. Dette giver dig mulighed for at tilslutte op til 16 sensorer til dit system ved kun at bruge 5 pins.
Da mux/demux også fungerer med digitale signaler, kan du bruge den til at sende serielle data på TTL-niveau til eller fra flere enheder. For eksempel kan du bruge den til at forbinde TX-pins på 16 enheder til en RX-pin på din mikrocontroller. Du kan derefter vælge en hvilken som helst af disse 16 enheder at lytte til.
Materiale: plastik
Farve: blå
Pakkens indhold:
12 * CD74HC4067 16-kanals analogt modul
Kun ovenstående pakkeindhold, andre produkter er ikke inkluderet.
Bemærk: Lys og forskellige skærme kan forårsage, at farven på varen på billedet afviger lidt fra den ægte vare. Den tilladte målefejl er +/- 1-3 cm.
